Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Naam: | Buitenbatterijkasten | Buitenste grootte van de kast: | W × D × H 900 × 900 × 1700 mm |
---|---|---|---|
Beschermingsniveau: | IP55 | 19 Duimrek: | 32U |
Kleur: | RAL7035 grijs | Geïntegreerde Toebehoren: | PDU, EMS, sensoren voor optionele |
Materiaal: | Gegalvaniseerd staal, enige muur met isolatie | Vergrendeling van de kast: | Driepunts slot tegen diefstal (steunhangslot) |
Oppervlaktebehandeling: | Openluchtanticorrosion poederdeklaag | Koelsysteem: | Twee ventilatoren. |
Hoog licht: | Geïntegreerde buitenbatterijkasten,19 Telecommunicatiekabinet van het Duimrek,Telecommunicatiekabinet met Machtsdistributie |
1.Geïntegreerde buitenbatterijkastenSpecificaties
(1) Technische parameters
Artikel 1 | Type | Technische parameter |
Structuur | Afmeting | Buitenafmeting W900x D900x H1700 |
Inrichting | Eén compartiment | |
Installatie van apparatuur | 19 ̊ standaardrek | |
De deur | met een voordeur en een driepunts slot tegen diefstal voor een buitenkas (steunhangslot) | |
Materiaal |
1- gegalvaniseerd staal; 2.Dubbelwand, dikte van de buitenplaat: 1,5 mm, dikte van de binnenste plaat: 0,8 mm, met warmte-isolatie tussen twee wanden. |
|
Structuur | Geassembleerd | |
Ingangsbescherming | IP55 | |
Temperatuurcontrole | Koeling | AC220V Airconditioner en ventilatoren |
Verlichting | LED-lamp | 6W LED-lamp |
Temperatuur | Temperatuur | Werktemperatuur: -40 °C ~ +55 °C |
Bergingstemperatuur: -50 °C ~ + 70 °C | ||
Transporttemperatuur: -50 °C ~ +70 °C | ||
Vochtigheid | Relatieve luchtvochtigheid | 5% ~ 100% |
Druk | Luchtdruk | 62kpa ~ 101kpa (vergelijkbaar met 0m ~ 5000m hoogte) |
Stralingsintensiteit | Intensiteit van de zonnestraling | 1124 × (1±5%) W/m2 |
(2) Lijst van toebehoren voor geïntegreerde buitenbatterijkasten
- Nee, dat is niet waar. | Artikel 1 | Hoeveelheid | Eenheid | Specificaties |
1 | Outdoor Telecom Cabinet | 1 | Gezet |
(1)Buitenafmeting W900x D900x H1700 (2) Eén compartiment; (3) Met één voordeur en een driepunts slot tegen diefstal voor de buitenkas (ondersteunend hangslot) (4) Materiaal: gegalvaniseerd staal; dubbele wand, dikte van de buitenplaat: 1,5 mm, dikte van de binnenste plaat: 0.8 mm, met 40 mm PEF-warmte-isolatie tussen twee muren |
2 | Airconditioner | 1 | Gezet |
Stroomvoorziening: AC220V 50Hz Koelcapaciteit: 1500 W Model: TC06-150JFH/01 |
3 | Ventilator | 2 | PC's | 12038, DC48V |
4 | Energieverspreidingsunit | 1 | Gezet |
B-klasse weerstand tegen bliksem 60KA*1 AC-invoer: 63A/2P *1; AC-uitgang: 63A/1P *2; AC-uitgang: 32A/1P*2; AC-uitgang: 16A/1P*4; Onderhoudspoort *1; Hoogte: 4U |
5 | Milieubewakingssysteem | 1 | Gezet |
1 × milieubewakingseenheid; 1 × rooksensor, 1 × watersensor, 1 × temperatuur- en luchtvochtigheidssensor, 2 × deursensor |
6 | LED-lamp | 1 | DC48V | |
7 | Pakket | 1 | Gezet | Houten behuizing |
2Beschermingsniveau van de kast:
IP54/IP55/IP65
IP55= Kenmerken van de behuizing:
Volledige bescherming tegen stof, olie en andere niet-corrosieve stoffen
Volledige bescherming tegen aanraking met ingesloten apparatuur
Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt gegooid
Verkrijgbaar in wandmontage, vrijstaande, trog, en telegraafstaaf montage
Logo's, anodiseren of graveren zijn beschikbaar
IP65= Kenmerken van de behuizing:
Volledige bescherming tegen stof, olie en andere niet-corrosieve stoffen
Volledige bescherming tegen aanraking met ingesloten apparatuur
Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt gegooid
Verkrijgbaar in wandmontage, vrijstaande, trog, en telegraafstaaf montage
Logo's, anodiseren of graveren zijn beschikbaar
Op maat, met uitsnijdingen, isolatie, scharnieren, sloten of sloten
3Inleiding van het kabinet
De kast is een uitrustingskast, met inbegrip van een 19 ′′ installatie rack voor uitrusting, met airconditioning op de kastdeur.
De deur van de kast maakt gebruik van een ingebouwde structuur. De openingshoek van de deur is groter dan 110° en het limietapparaat van de deur kan de openingshoek beperken. Het slot is een diefstalbestendige driepuntsslot, ondersteunde hangslot.Elke kast deur bevat een open deur sensor, in samenwerking met de milieubewakingseenheid.
4.1 De kast is stofdicht, zonne- en regendicht en wordt in buitenomgevingen gebruikt.
4.2 De koelkast maakt gebruik van een airconditioner.
4.3 Inclusief -48VDC-verlichtingslamp.
4.4 De kast bevat een energie- en omgevingsbewakingseenheid die alarm voor stroomstoring, alarm voor open deur, temperatuur- en vochtigheidswaarschuwing, rookwaarschuwing, waterwaarschuwing enz. kan uitzenden.
4.5 De indeling van de kast is redelijk, waardoor de toegang tot de kabels, de bevestiging en de aarding worden vergemakkelijkt.Signalkabel en optische kabel.
4.6 Alle in de kast gebruikte kabels, afdichtingen en warmte-isolatie zijn gemaakt van vlamvertragende materialen.
4.7 De kast heeft een gemonteerde structuur die gemakkelijk te installeren is.
4.8 Het kastje bevat een standaard montage-rack van 19 ̊.

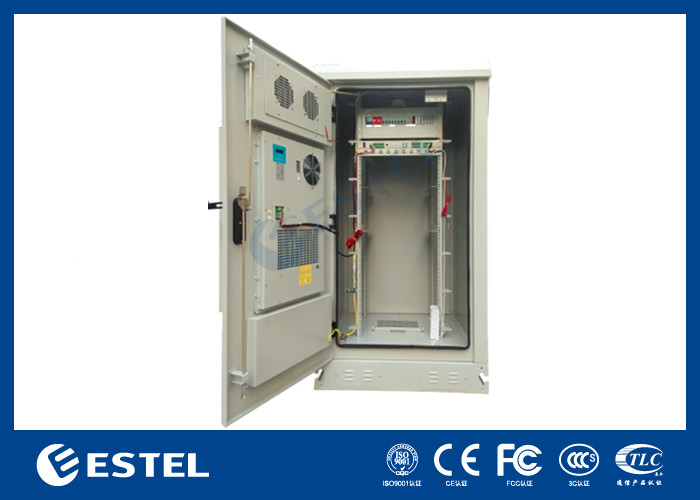

Foto's voor ET9090170-32U
(1) Toepasselijke milieucondities:
Omgevingstemperatuur: -40 °C ~ + 70 °C
Omgevingsvochtigheid (RH): ≤95% (bij + 40°C)
Luchtdruk: 62 kPa ~ 102 kPa
6. Dimensie diagram
Installatie van sensoren
6.1 De LED-lamp, de rooksensor en de deursensor zijn bovenaan de kast gemonteerd.
6.2 De watersensor is aan de onderkant van de kast gemonteerd.
6.3 De temperatuur- en vochtigheidssensor is aan de binnenkant van de kast gemonteerd.
7. Draad routing ontwerp
Voedingskabel en andere externe kabels gebruiken allemaal de onderste bedradingsmethode.
8Grounding Protection
Beschermingsresistentie van het diefstalbestendige slot voldoet aan de eisen van GA/T 73-1994 "Mechanical Anti-theft Lock" klasse B, ondersteunend hangslot.
De oppervlaktecoating van de kast is een speciale poedercoating voor buiten, met een witgrijze kleur (PANTONE 428C).
