7U openluchtpool zette Bijlage op

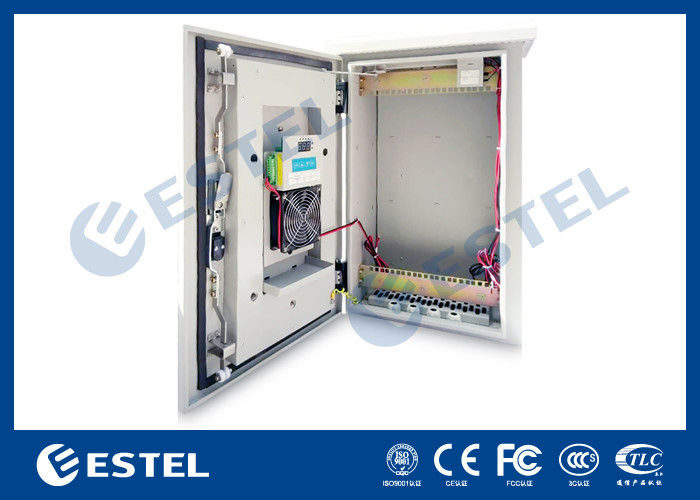

7U Outdoor Pole Mounted Enclosure
7U Outdoor Pole Mounted Enclosure 7U Outdoor Pole Mounted Enclosure 7U Outdoor Pole Mounted Enclosure 7U Outdoor Pole Mounted Enclosure

Grote Afbeelding :  7U openluchtpool zette Bijlage op

Productdetails:

Plaats van herkomst: Shenzhen, China (Vasteland)
Merknaam: ESTEL
Certificering: ISO9001, CE, 3C, FCC, TLC, IP55
Modelnummer: ET453070P

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Prijs: negotiation
Verpakking Details: Houten kist
Levertijd: 7-15 werkdagen
Betalingscondities: L/C, T/T, enz.
Levering vermogen: 10.000 reeksen per maand
Gedetailleerde productomschrijving
Bewijs: Waterdicht Kabinetslay-out: één compartiment, voor het installeren van“ materiaal 19
het koelen: De Airconditioner van DC48V Peltier Installatie: Pool zette/opgezette muur op
Structuur: dubbele muur, met isolatie, sandwichstructuur Coating: anticorrosieve openluchtpoederdeklaag
Bescherming Leve: IP55 Materiaal: gegalvaniseerd staal
Hoog licht:

outdoor pole mount enclosure

,

pole mount cabinet



7U openluchtmuur Opgezette Bijlage met de Airconditioner die van Peltier Machtssysteem installeren



Snelle Details:



Plaats van Oorsprong: Shenzhen, China (Vasteland)

Externe Grootte:

W×D×H 450×300×700mm

Interne Grootte:

W×D×H 357×214×601mm (19“, 7U)

Merknaam: ESTEL Structuur: dubbele muur, met isolatie, sandwichstructuur.
Model: ET453070P Kabinetslay-out: één compartiment, voor het installeren van“ materiaal 19
Productnaam: Pool zet Bijlage op Beveiligingsniveau: IP55
Certificatie: ISO9001, CE, 3C, FCC, TLC, IP55 Kabinetsslot: anti-diefstal drie puntslot
Toepassing: openluchttelecommunicatiebasisstation Kabelingang: bij kabinetsbodem
Materiaal: gegalvaniseerd Staal Verlichting: DC48V LEIDENE lamp
Hitteisolatie: PEF Kabinetsdeur: één voordeur
Kleur: grijs (naar maat gemaakte steun) Het koelen: De Airconditioner van DC48V Peltier
Het met een laag bedekken: anticorrosieve openluchtpoederdeklaag Installatie: Pool zette op



Betaling & het Verschepen Termijnen:



Minimumordehoeveelheid: 1 reeks
Prijs: onderhandeling
Betalingsvoorwaarden: T/T, L/C, enz.
Leveringscapaciteit: 10.000 reeksen per maand
Levertijd: 7-15 werkdagen
Verpakkingsdetails: houten geval



1. Specificaties

(1) technische Parameters



Punt Type Technische Parameter
Structuur Afmeting

Externe Grootte: W×D×H 450×300×700mm

Interne Grootte:  W×D×H 357×214×601mm (19“, 7U)

Lay-out Één compartiment
De Methode van de materiaalinstallatie 19“ standaardrek
Deur Met één voordeur, en anti-diefstal drie puntslot voor openluchtkabinet (steunhangslot)
Materiaal

1.Galvanized staal;

2.Double muur, dikte van buitenplaat: 1.5mm, dikte van binnenplaat: 0.8mm, met hitteisolatie tussen twee muren.

Structuur Geassembleerd
Toegangsbescherming IP55
Temperatuurcontrole Het koelen De airconditioner van DC48V TEC
Verlichting LEIDENE lamp 48V LEIDENE lamp
Temperatuur Temperatuur Het werk Temperatuur: -20°C ~ 55°C
Opslagtemperatuur: -40°C ~ + 70°C
Vervoertemperatuur: -50°C ~ +70°C
Vochtigheid Relatieve Vochtigheid 5% ~ 100%
Druk Luchtdruk 62kpa ~ 101kpa (gelijkend op 0m hoogte ~ 5000m)
Stralingsintensiteit Zonnestralingsintensiteit 1124 × (1±5%) W/m2



(2) toebehorenlijst



Nr. Punt Hoeveelheid Eenheid Bril
1 Openluchttelecommunicatiekabinet 1 Reeks

(1) Externe Grootte:

W×D×H 450×300×700mm

Interne Grootte:

W×D×H 357×214×601mm (19“, 7U)

(2) één compartiment;

(3) met één voordeur, en anti-diefstal drie puntslot voor openluchtkabinet (steunhangslot)

(4) materiaal: gegalvaniseerd staal; dubbele muren, dikte van buitenplaat: 1.5mm, dikte van binnenplaat: 0.8mm, met 40mm PEF hitteisolatie tussen twee muren.

2 Airconditioner 1 Reeks

Het koelen Capaciteit: 100W

Voeding: DC48V

Model: TC06-10THE/01

3 Ventilators 2 PC DC48V
4 Deursensor 1 PC Gebruikt voor het controleren geleide lamp
5 LEIDENE lamp 1 PC DC48V
6 Pakket 1 Reeks Houten Geval



2. Beschrijving



2.1 kabinetsstructuur: de de sandwichstructuur van het kabinetsgebruik, buitenplaat is 1.5mm gegalvaniseerd staal, is de binnenplaat 0.8mm gegalvaniseerd staal, met 40mm isolatie tussen buitenplaat en binnenplaat.

2.2 de deur en de Deur sluiten: het kabinet omvat één voordeur. De deur openingshoek is groter dan 110° en het apparaat van de deurgrens kan de openingshoek beperken. Het slot is theftproof drie puntslot, steunt hangslot.



3. Eigenschappen



3.1 het kabinet is stofdicht, sunproof en regendicht, wat in openluchtmilieu wordt gebruikt.

3.2 de de airconditioner en ventilators van het kabinetsgebruik TEC voor het koelen.

3.3 het kabinet omvat -48VDC-LEIDENE lamp voor verlichting.

3.4 de lay-out van het kabinet is redelijk, wat kabel toegang, het bevestigen en het aan de grond zetten zal vergemakkelijken. Er zijn de gaten van de kabelingang individueel voor machtskabel, signaalkabel en optische kabel bij de bodem van kabinet.

3.5 alle die kabels, verbinding en isolatiemateriaal in het kabinet wordt gebruikt worden gemaakt van vlam - vertragersmaterialen.

3.6 kabinetsgebruik standaard 19“ rekt installatiemethode.



4. Technische Bril



4.1 toepasselijke milieuvoorwaarden:

Milieutemperatuur: -40°C ~ + 70°C;

Milieuvochtigheid (relatieve vochtigheid): ≤95% (bij + 40°C);

Luchtdruk: 62kPa ~ 102kPa.

4.2 materiaal: gegalvaniseerd staal.

4.3 oppervlaktebehandeling: ontvettend, derusting, het roestvrije phosphating (of het galvaniseren), met een laag bedekt poeder.

4.4 het lager van de kabinetslading: ≥300kg.

4.5 toegangsbescherming: IP55.

4.6 vlamachterstand: leef GB5169.7-test A. na.

4.7 isolatieweerstand: de isolatieweerstand tussen het aan de grond zetten van apparaten en kabinetslichaamsdelen is niet lager dan 2X104M/500V (gelijkstroom).

4.8 weersta voltage: weersta voltage tussen het aan de grond zetten van apparaten en de kabinetslichaamsdelen is niet lager dan 3000V (gelijkstroom)/1min.

4.9 mechanische sterkte: elke oppervlakte kan rechte pressure>980N dragen; nadat de deur open is, kan zijn buiteneind rechte druk >200N dragen.



Afmetingsdiagram:



Kabinets Externe Grootte: 450mm×300mm×700mm (W×D×H).



7U openluchtpool zette Bijlage op 0







5. Toepassingen



ET453070P Pool zette Openluchttelecommunicatiekabinet op wijd wordt gebruikt in draadloze communicatiebasisstation, zoals 4G-systeem, mededeling/de netwerk geïntegreerde dienst, toegang/transmissieomschakelingspost, noodsituatiemededeling/transmissie, enz.



6. Kabinetslay-out



7U openluchtpool zette Bijlage op 1



7U openluchtpool zette Bijlage op 2



7U openluchtpool zette Bijlage op 3



7U openluchtpool zette Bijlage op 4



7U openluchtpool zette Bijlage op 5



7U openluchtpool zette Bijlage op 6



7. Sensoreninstallatie



De LEIDENE verlichtingslamp, deursensor, ventilators is geïnstalleerd bij het hoogste deel van het kabinet.



8. Kabelingang



Alle buitenkabels gebruiken de methode van de bodemingang.





7U openluchtpool zette Bijlage op 7

9. Het aan de grond zetten van Bescherming



(1) het kabinet omvat het aan de grond zetten van koperbar met anticorrosieve deklaag. Er zijn genoeg schroeven voor de bedrading van verbindingsterminals.

(2) het metaaldeel van het kabinet zou moeten aan het aan de grond zetten van bar worden onderling verbonden en worden aangesloten. De verbindingsweerstand tussen om het even welke twee punten is lager dan 0.1Ω.



7U openluchtpool zette Bijlage op 8

10. Het Ontwerp van het diefstalbewijs



10.1 het ontwerp van het de diefstalbewijs van het deurslot

(1) de schadeweerstand van het slot van het diefstalbewijs voldoet Mechanische Anti-diefstal Slot“ klasse B van GA/T aan het vereiste 73-1994 van de het „, ondersteunend hangslot.



7U openluchtpool zette Bijlage op 9





(2) drie richten slot





7U openluchtpool zette Bijlage op 10



10.2 verbinding en het Vastmaken

  • Gebruiks anti-losse ingepaste verbinding als structuur en dragerverbinding. Ankerbout voor het bevestigen van de hete onderdompelings gegalvaniseerde bouten van het kabinetsgebruik.
  • De deurscharnieren gebruiken binnenscharnierwijze.





10.3 verschijning en Oppervlaktebehandeling

De deklaag van de kabinetsoppervlakte is openlucht speciale poederdeklaag, met witte grijze kleur (PANTONE 428C). De deklaag voldoet aan vereiste 3181-2008 van GB/T.



11. Kabinetsinstallatie



Installeer het kabinet als volgend diagram.





7U openluchtpool zette Bijlage op 11



12. Verpakking en het Verschepen



7U openluchtpool zette Bijlage op 12
