1.1Voorwoord

Deze handleiding bevat de handleiding voor de installatie, werking, functie en routinematig onderhoud van de kastluchtconditioner.Lees de handleiding voor gebruik zorgvuldig door en volg de gebruiksaanwijzingen en opmerkingen.

Opmerking: Alle bewerkingen van dit product moeten door professionele ingenieurs worden uitgevoerd.

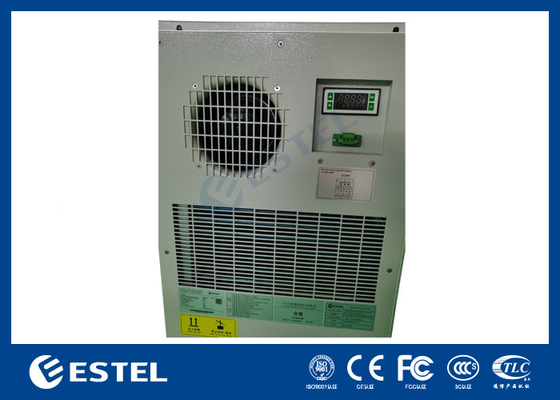

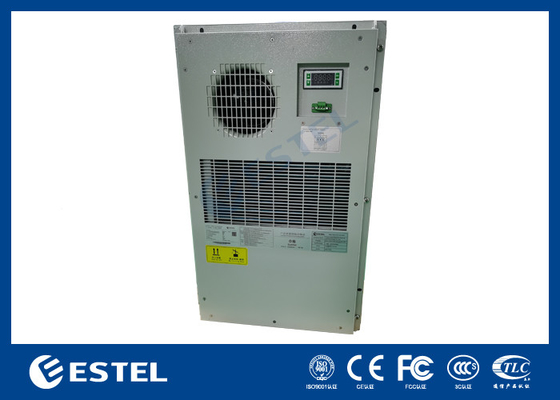

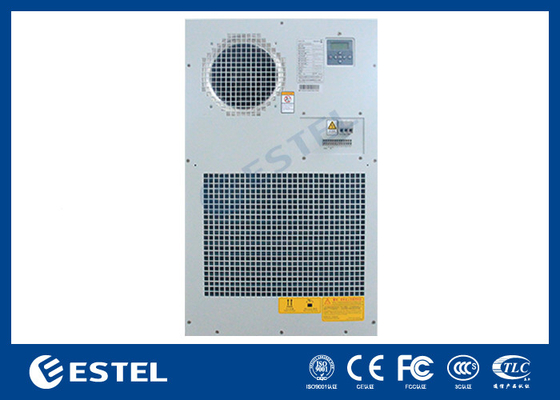

1.2. productintroductie

De airconditioner is een soort koelproduct dat zelf is ontwikkeld voor kasten.de interne elektronische apparatuur is gevoelig voor de omgevingstemperatuur en die intern en extern volledig moet worden geïsoleerdDit product heeft meerdere functies, hoge betrouwbaarheid en heeft de eigenschap dat het na het inschakelen zonder complexe debugging kan werken.

De ventilator in de interne cyclus luchtbaan absorbeert de warme lucht van de bovenkant om luchtwarmte uitwisseling door verdamper vinnen te maken, en stuurt de gekoelde lucht van de onderkant van de airconditioner.de lucht in de kast kan circuleren om het doel te bereiken van het verlagen van de temperatuurOndertussen absorbeert de ventilator in het externe luchtcircuit de koude lucht van de buitenzijde en stuurt de hete lucht van de bovenzijde na warmte-uitwisseling af.

2. Productparameter



2.1. Parameters van de producttechnologie



Artikel 1	Naam	Eenheid	Parameter
Afmetingen en installatie	Afmeting van de omtrek (breedte)hoogtediepte)	mm	784*619*245
	Omvang van het contour, inclusief	mm	/
flense (breedte)hoogtediepte)	Gewicht	Kilo's	40
	Installatiemethode		Op de vloer gemonteerd
	Installatiemethode		Buiten
Milieu en bescherming	Temperatuur van de werkomgeving	°C	-40 tot +55
	Geluid	dB ((A)	65
	Levensverwachting	Jaar	> 10
	IP-klasse		IP55
	koelmiddel		R134a
	ROHS-certificering		- Ja, dat klopt.
	Invoerspanningsbereik		220±15%VAC/50Hz
Prestaties	Koelcapaciteit (L35/L35)	W	3000
	Nominaal koelingsinvoervermogen (L35/L35)	W	1280
	Nominale koelmiddelstroom (L35/L35)	Een	5.8
	Maximale koelstroom	Een	8.5
	Verwarmingscapaciteit (facultatief)	W	1000
	Luchtvolume van de binnencirculatie	M3/h	900

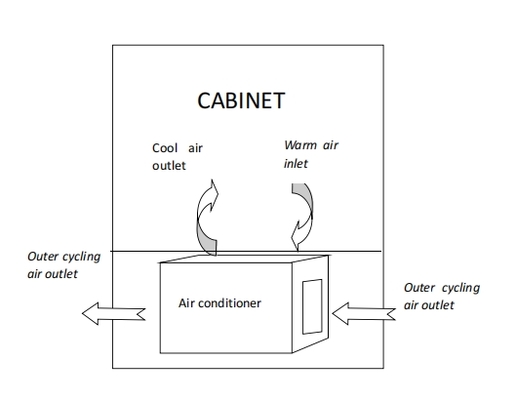

2.2. Installatie diagram







Opmerking: het installatieschema is slechts ter referentie, het specifieke installatieschema moetbepaald op basis van de omgeving van het daadwerkelijke gebruik.







3Voorbereiding en installatie



3.1. Pakket verwijderen en controleren

1Bereid installatiehulpmiddelen voor: mes en schaar, en draag beschermende handschoenen.

2Verwijder de verpakkingsfilm en de band, verwijder de doos en haal de airconditioner uit.

3Controleer de bijlagenlijst en de accessoire zakken in de doos, en controleer of het model van de airconditioner juist is.





Vermelding:



1Zorg ervoor dat de airconditioner rechtop is geplaatst en niet horizontaal of ondersteboven.

2. Na het verwijderen van de buitenverpakking, controleert u zorgvuldig of het uiterlijk van de airconditioner is beschadigd of olie is verontreinigd,als het uiterlijk van de airconditioner duidelijk vervormd of met olievlekken is bedekt, neem tijdig contact op met de fabrikant.

3Als het product niet onmiddellijk moet worden geïnstalleerd of naar een andere plaats moet worden vervoerd, moet u de airconditioner na de controle opnieuw inpakken.

4Het wordt aanbevolen de ontpakkingsmaterialen te recyclen.





3.2Mechanische installatie

Installatie-instrument: Phillips schroevendraaier

Installatie:

1) Kies de snijplaats op de kast volgens het holingschema, verwijder het schaduwgebied en maak het installatiegat.

2) Plaats de airconditionerflens dicht bij de deur van de kast. Bevestig de airconditioner stevig met M5-schroeven op het installatieoppervlak van de kast.

3) Controleer of de airconditioning goed en stevig is geïnstalleerd.

Vermelding:

1) Controleer of de afvoerlus van de airconditioner glad is, voor het geval deze is geblokkeerd.

2) Bij het bepalen van de locatie van het installatiegat in het kastje moet worden voorkomen dat de in- en uitlaatluchtpoorten in het kastje niet worden geblokkeerd door onderdelen in het kastje.en de twee moeten een horizontale afstand van meer dan 150 mm houden- anders kan het leiden tot kortsluiting van de retourlucht en een slecht koeleffect, enz.;

3) Bij het dragen of verplaatsen van de airconditioner dient voorzichtig te worden om te voorkomen dat deze botst en krabt.

de oppervlaktelaag;





3.3.Elektrische installaties



(1)Stroominvoerpoort



Artikel 1	Haven	Definitie
Leven.	L	Invoerkabel L
Nul	N	Stroominvoerkabel N
Aarde	PE	Aardlijn





(2)Alarmuitgang en signaalinvoerpoort



Artikel 1	Haven	Definitie
+ RS485-communicatie-interface	RS485A	RS485-communicatiepoorten (+)
- RS485-communicatie-interface	RS485B	RS485-communicatiepoorten (-)
De openbare alarmbelog (NO)	- Nee.	Het is normaal gesproken open als er geen alarm
De publieke alarmering (COM)	COM	Gemeenschappelijke haven
Het openbare alarm droog knikken (NC)	NC	Normaal gesproken is het dichtbij als er geen alarm is.







4.Productfunctie



4.1- Koeling.



Wanneer de temperatuur in de kast hoger is dan de koeling starttemperatuur, begint hetkoeling; wanneer de temperatuur in de koelkas lager is dan de koelstoptemperatuur,stopt met koelen.



Parameter	Standaardwaarde	Instelbereik	Eenheid	Notitie
Starttemperatuur van de koelkast	32	[20~40]	°C	Temperatuur voor het stoppen van de koeling = Temperatuur voor het starten van de koeling - Verschil in terugkeer van de koeling
Verschil in koelmiddelrendement	5	[3~10]	°C







4.2Verwarming(Facultatief)



Wanneer de temperatuur in de kast lager is dan de starttemperatuur van de verwarming, begint de verwarming;

Wanneer de temperatuur in de kast hoger is dan de stoptemperatuur van de verwarming, stopt de verwarming.



Parameter	Standaardwaarde	Instelbereik	Eenheid	Notitie
Starttemperatuur van de verwarming	5	[-10~15]	°C	Verwarming stoptemperatuur = Verwarming starttemperatuur + Verwarming retourverschil
Verwarmingsrendementverschil	10	[3~15]	°C





4.3.Afstandsbediening



Airconditioner heeft een RS485 communicatie-interface, ondersteunt MODBUS-RTU communicatieProtocol.De airconditioner communiceert met de bovenste monitor via de RS485-communicatieGebruikers kunnen ook de staat van de airconditioner controleren door het scherm rechtstreeks te bekijken en dewijzig zijn loopparameters.



4.4.Beheersing van externe ventilator (optioneel)



Volgens de facultatieve vereiste, de externe ventilator (waterstofontlading / noodventilator)19automatisch de cycluswaterstofontlading en noodventilatiefunctie realiseert.

Waterstofontladingsfunctie (optioneel):Wanneer de waterstof ontlading cyclus komt, airconditioner startende waterstofontladingsventilator, de schakelaar sluit.



Parameter	Standaardwaarde	Instelbereik	Eenheid
Cyclus	24	[0~72]	h
Tijd van ontlading	5	[0~10]	Min.







Parameter	Standaardwaarde	Instelbereik	Eenheid
Starttemperatuur	45	[28 tot 50]	°C
Stoptemperatuur	42	[25~50]	°C







5.Toonbeeld



5.1. Display interface



Nee, dat is niet zo.	Icon	Functie	Functieverklaring
1	️	Koelinstallaties	Vermeld of de koeling werkt of niet
