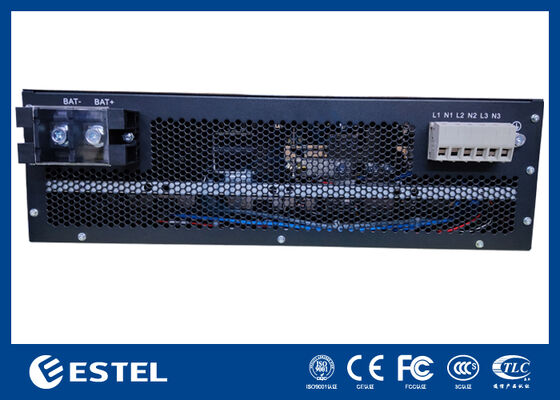

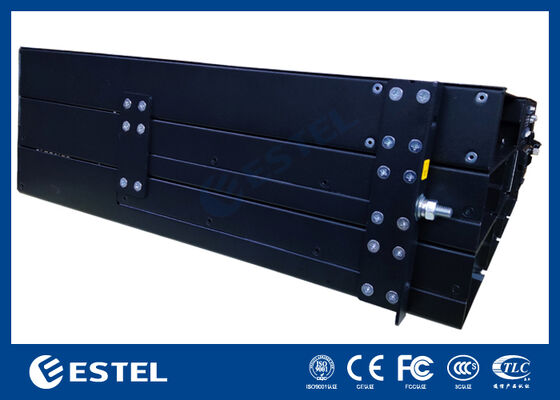

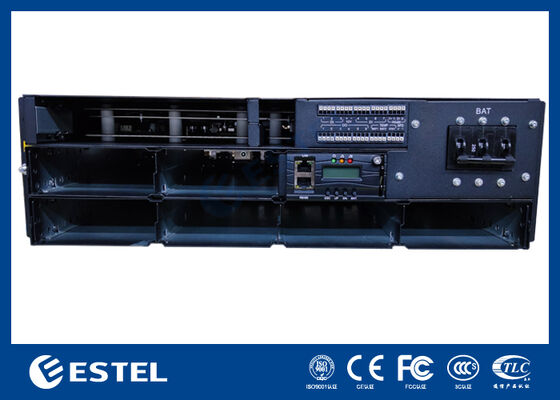

One-stop Telecom 18 kW 3U rackgemonteerd gelijkstroomvoedingssysteem, modulaire 3 kW gelijkrichters, >96% efficiëntie

Productoverzicht

Het 18 kW 3U rackgemonteerde gelijkstroomvoedingssysteem is een oplossing met hoge capaciteit, ontworpen voor telecomnetwerken, datacenters en industriële faciliteiten die een betrouwbare gelijkstroomvoeding vereisen. Het ondersteunt zowel 380VAC driefasige als 220VAC enkelfasige invoer en levert een stabiele uitvoer van –43 tot –58VDC met een nominale waarde van –53,5VDC. Met een maximaal vermogen van 18W zorgt dit systeem voor voldoende vermogen voor grootschalige toepassingen, terwijl het rendement boven de 96% blijft.

Het systeem integreert maximaal 6 gelijkrichtermodules (N+1 redundantie), elk met een vermogen van 3000 W en een gewicht van ≤2 kg. Deze modules zijn voorzien van geforceerde koeling, een hoge arbeidsfactor ≥0,99 en THD ≤5%, waardoor een schone en stabiele DC-stroomconversie wordt gegarandeerd. Met onderhoud aan de voorkant, kabelinvoer aan de bovenkant en IP20-bescherming geeft het ontwerp prioriteit aan veiligheid, onderhoudsgemak en eenvoudige integratie in 19-inch racks.

DC-distributie omvat 1*250A batterijonderbrekers en6*≤63A+2*≤125A (gereserveerd)lastbrekers, die flexibel en veilig lastbeheer bieden. De intelligente controller ondersteunt 3 analoge ingangen, 7 digitale ingangen, 6 droge contactalarmen en communicatie op afstand via RS232/485 en SNMP. Lokale monitoring wordt mogelijk gemaakt via een LCD-display.

De unit is gebouwd voor uitdagende omgevingen en werkt bij –40 ℃ tot +65 ℃, is bestand tegen 5–95% niet-condenserende vochtigheid en blijft stabiel werken op hoogtes tot 3000 meter. Met zijn modulaire architectuur en robuuste prestaties is het 18 kW 3U DC-voedingssysteem een ​​ideale keuze voor kritieke infrastructuur die schaalbare en betrouwbare energieoplossingen vereist.

Systeem

• Afmeting: 482,0(B) × 350,0(D) × 3U(H)

• Gewicht: ≤20kg (zonder gelijkrichters)

• Koelmodus: natuurlijke koeling

• Installatiemodus: Geïnstalleerd op 19-inch rek of in de kast

• Bekabelingsmodus: Boveninlaat en bovenuitlaat

• Onderhoudsmodus: onderhoud aan de voorkant, ondersteuning voor wijziging van moduleniveau

• Beschermingsniveau: IP20

AC-distributie

• Invoermodus:380VAC driefasig/220VAC eenfasig

• Ingangsfrequentie: 45–66 Hz, nominale waarde: 50 Hz/60 Hz

• AC-SPD: 20 kA/40 kA, 8/20 μs

DC-distributie

• Uitgangsspanning: –43 ~ –58VDC, nominale waarde: –53,5VDC

• Maximale capaciteit:18 kW (6*3 kW, N+1 redundantie)

• Batterijonderbrekers: 1×250A

• Lastbrekers:1*<125A/1PN(gereserveerd); BLVD:6*≤63A/1PN+2*≤125A/1PN (gereserveerd)

• DC-SPD: 10 kA, 8/20 μs

Gelijkrichter

• Ingangsspanning: 85VAC ~ 300VAC, nominaal 220VAC

• Efficiëntie: >96%

• Nominaal vermogen: 3000 W (176–300 VAC)

• Werktemperatuur: –40℃ ~ +75℃ (volledige output onder 50℃)

• Afmeting: 106,5 mm (B) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤2kg

• Koelmodus: geforceerde koeling

• Vermogensfactor: ≥0,99

• THD: ≤5%

• DC-uitgang: –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A

Controleur

• Signaalingang: 3 AI (2 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI

• Alarmuitgang: 6 droge contacten

• Communicatiepoort: RS232/485, SNMP

• Weergavemodus: LCD

Omgeving

• Bedrijfstemperatuur: –40℃ ~ +65℃ (volledige output onder 50℃)

• Opslagtemperatuur: –40℃ ~ +70℃

• Bedrijfsvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, neemt de maximale bedrijfstemperatuur af met 1 ℃ naarmate de hoogte met 200 m toeneemt.)
