220V AC RS232 Omgevingsbewakingssysteem EMU

19 inch Rack-mount Environment Monitoring System 220V AC of 48V DC stroomvoorziening

1.Productenprofiel

Environment Monitoring Unit is een netwerkbewakingshost ontworpen voor geïntegreerde netwerkruimtes die UPS-bewaking en uitgebreide stroomomgevingen integreert.Het gebruik van de populaire 19 inch rack-mount ontwerp stijl, ondersteunt 220V AC of 48V DC stroomvoorziening, ondersteunt meer dan 12-richtings schakelingswaarde, meerrichtings relaisbesturingsuitgang en uitbreiding van omgevingstemperatuur en vochtigheid,met SMS-bewakings- en besturingsfunctiesHet zal de beste keuze zijn voor moderne onbemande dienstruimtes.

2.Producttekenmerken

1. Werkstroomvoorziening: ondersteunt AC 220V of DC 48V-stroomvoorziening, meer gebruikt.

2. RS232-universele interface: synchrone verzameling van UPS-gegevens in realtime.

3. SNMP-netwerkbewaking op afstand: met netwerkinterface en intuïtieve weergave van webpagina's voor afstandsbewaking.
4. Geïntegreerde bewaking van het Modbus-veld: met 485-interface, met behulp van het populaire modbus-protocol, kan het geïntegreerde bewaking van niet-netwerkruimte realiseren,de gegevens van een enkele kamer of meerdere kamers voor synchrone monitoring vormen;, en optioneel 7-inch touchscreen als display.

5. 6-weg relaisbesturingsuitgang: flexibele uitgangsbesturingsinterface, die de besturingsstroomuitgang en de passieve schakelaarmodus kan realiseren, zoals de besturingsventilator,met een vermogen van niet meer dan 50 W.

6. 15-weg schakelingswaarde-invoerdetectie: kan worden gebruikt voor het monitoren van verschillende apparatuur voor de omgeving van de ruimte, zoals rook, overstromingen, toegangscontrole, deurmagnetisme, enz.

7. Interface tussen mens en computer: het LCD-wijdscherm maakt het voor gebruikers gemakkelijker om de parameterinstellingen en de werking van het systeem te bevestigen.

8. LED-aanwijzingsfunctie: intuïtiever begrip van de bedrijfsstatus van de GSM-installatie.

9. 4 manier van analoge waarde: kan worden gebruikt met een verscheidenheid aan zenders om vermogen, temperatuur, druk en andere aspecten van de detectie te bereiken; invoerbereik: 0-5V.

10. Ingebouwde GSM-module: Ondersteunt GSM-dubbele frequentie, 900/1800MHz; realiseert de SMS-alarmfunctie op afstand via SMS.

11. Ondersteunt een breder scala aan UPS-protocollen: APC, MGE, Eaton, SANTAK, KSTAR, KELONG en vele andere binnenlandse en buitenlandse merken.

3.Vereisten voor de installatieconfiguratie

1. een UPS met RS-232-communicatie-interface;

2. een computer (met administratieve rechten) met een RS-232-communicatie-interface en een 10M/100M Ethernet-adapterkaart voor de initiële parameterinstelling;

3. volledige netwerkomgeving;

4. Een reeks functie-uitbreidingsopties voor netwerkbewaking, -bewaking en -beheer van UPS-energie en computerruimteomgevingen en randapparatuur (optioneel).

4.Panel Inleiding En Bedrading Port Definitie

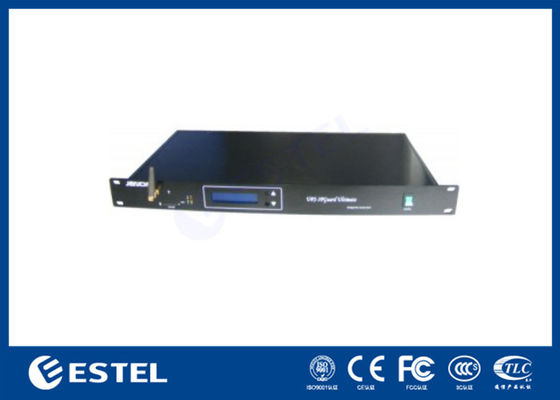

Voorpaneel:

• Vermogen: in- en uitschakelaar;

• P:Houd de helderheid tijdens normale werking constant;

• R: rijdende indicator; knippert één keer per seconde tijdens normale werking;

• S: Het licht voor de status van het verzenden van SMS'en; het licht blijft constant helder wanneer het apparaat niet in gebruik is en het licht knippert wanneer het apparaat bezig is;

• E: GSM-module-indicator; het start bij knipperen en begint om de twee seconden met succes te knipperen;

• RESET: resetknop; druk langer dan 3 seconden op om de GSM-module te resetten.

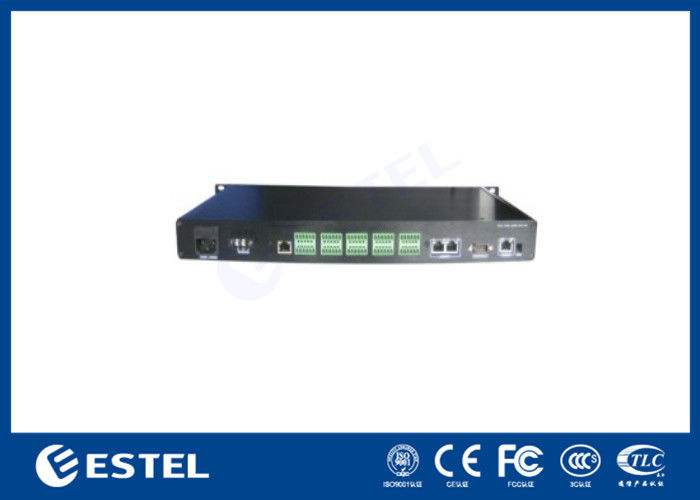

Achterpaneel:

• AC220V-50(60) Hz: AC 220V-ingang ((optioneel)

• DC48V/2.5A: DC 48V-invoer ((facultatief)

• RS485/EXT: RS485-communicatiepoort, gebruikt voor het uitbreiden van de temperatuur- en luchtvochtigheidscontrole van de omgeving of een ander apparaat;

• RS232/Device: Serial port communicatie-interface voor parameterconfiguratie en UPS-informatievraag met PC;

• Ethernet: UTP 10/100M RJ45 Ethernet-interface;

• Standaard: IP-configuratie; herstellen van de standaard IP wanneer NO.1 naar beneden kiest.
