| Inputwijze: | Eenfasige twee-draad-invoer | Ingangsspanning: | 85Vac tot 300Vac |
|---|---|---|---|
| Nominale input: | 100Vac tot 120Vac 200Vac tot 240Vac | Frequentiebereik: | 45Hz-66Hz |
| Maximumingangsstroom: | ≤ 24A | Schommelingsstroom: | Voldoen aan de criteria: ETSI300132-3 |
| Efficiëntie: | ≥96,6%@piekwaarde | Vermogensfactor: | ≥ 0,99@220Vac 20-100% belasting |

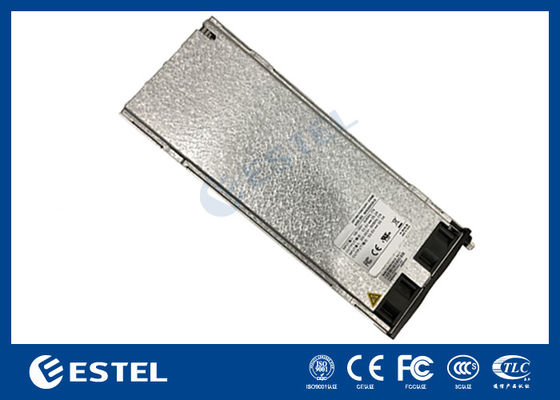

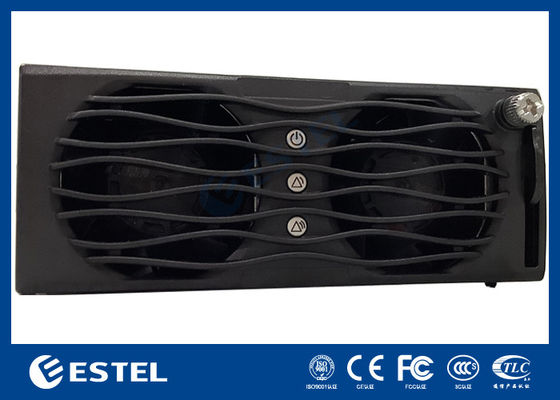

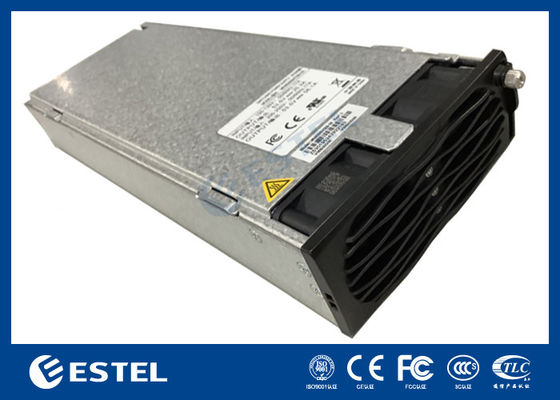

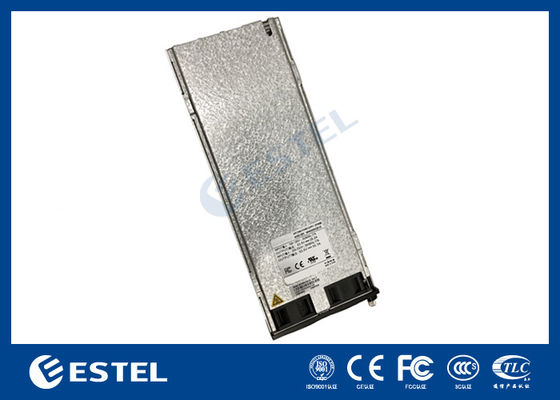

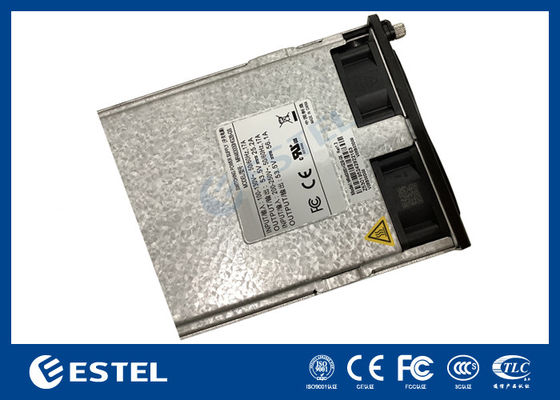

MR484000SG1 75A Hoogrendementscommunicatievoedingsmodule 96 procent Efficiëntie Breed Input 85 300VAC Hot Swappable
1. Elektrische specificaties
1.1 Input karakteristieken
| Input modus | Eenfasige tweedraads input |
| De inputspanning | 85Vac tot 300Vac |
| Nominale inputspanning | 110Vac / 220Vac |
| Nominale input | 100Vac tot 120Vac 200Vac tot 240Vac |
| Frequentiebereik | 45Hz-66Hz |
| Maximale inputstroom | ≤24A |
| De piek stroom | Voldoet aan de criteria: ETSI300132-3 |
| De efficiëntie van | ≥96.6%@piekwaarde |
| De vermogensfactor | ≥0.99@220Vac 20-100% Belasting |
| De inputstroom is THD |
<3% @≥50% Belasting <8% @≥20% Belasting |
| Lekkage stroom | <3.5mA@264Vac |
| Nominaal vermogen |
Nominaal 4000W@176ac (176Vac～300Vac overschot output; 176Vac～85Vac lineaire derating tot 1600W, specifiek als input vermogenslimiet curve) |
| Input de verzekering | L/N Draad zekering30A |
| Maximale inputspanning | 320Vac (Voeding mag niet beschadigd worden) |
| Uitschakeltijd | 10ms |
Opmerking: 1. De minimale startspanning is minder dan 95VAC.
1.2 Output karakteristieken
1.2.1 Output spanning en stroom aanpassing snelheid
| De outputspanning | +53.5Vdc |
| Output spanningsinstelwaarde | +53.5±0.1Vdc |
| Instelbaar bereik van outputspanning | +42Vdc～+58Vdc |
| Onevenwichtigheid van uniforme stroom | ≤±3% |
| Bron effect | ±0.1% |
| Effect van belasting | ±0.5% |
| Nauwkeurigheid van constante stroom | ≤±0.8A |
| Spanningsregelnauwkeurigheid | ±0.6% |
| Minimale stroom | 0A |
| Nominale stroom | 75A |
| Piekstroom | 81.3A |
| Temperatuurcoëfficiënt (1/℃) | ≤±0.02% |
| Stand-by stroomverbruik | ≤5W |
| Maximale capacitieve belasting | 4000uF |
| Maximaal aantal parallel | 31 |
Opmerking: De output stroomregeling en communicatieonderbreking van de gelijkrichtmodule zijn als volgt:
1) De outputstroom van de gelijkrichtmodule kan worden aangepast aan de stroomopdracht. Het aanpassingsbereik is 1A~81.3A.
2) Als de communicatie tussen de gelijkrichtmodule en de bewakingsmodule langer dan 1 minuut wordt onderbroken, keert de output van de gelijkrichtmodule automatisch terug naar 53.5V en de staat van
ongelimiteerde stroom.
1.2.2 Output rimpel en ruis
| Rimpel en ruis (piek-piek) |
| ≤200mVp-p |
Opmerking: 1) Rimpel- en ruistest: Rimpel- en ruisbandbreedte ingesteld op 20 MHz.
1.2.3 Output dynamisch respons
|
De spanning overshoot |
Sprong helling | De belastingsverandering | Hersteltijd |
|
+53.5V±5% |
0.1A/uS |
25%-50% 50%-75% |
≤200us (±0.6%) |
| +58V | 0.1A/uS | 0%-100% |
/( Activeert geen overspannings bescherming ) |
Opmerking: belastingssprongcyclus 4ms.
1.2.4 Output overshoot
| De outputspanning | Overshoot spanning | |
| opstarten | Om het uit te zetten | |
| +53.5V | ≤1% | ≤1% |
Opmerking: Belastingsbereik tijdens test: minimaal tot maximaal.
1.2.5 Opstart output vertragingstijd
| De outputspanning | 220Vac@25℃ |
| +53.5V | 3S~8S |
Opmerking: Opstartvertragingstijd is de tijd vanaf het inschakelen van de AC-voeding tot de outputspanning tot 42VDC.
1.2.6 Stroomconversie
| Input Spanning | Output Vermogen |
| 200Vac～290Vac | 4350W |
| 176Vac～200Vac | Lineaire derating |
| 176Vac | 4000W |
| 85 Vac～176Vac | Lineaire derating |
| 85Vac | 1600W |
De output 53.5~58V is gebaseerd op het maximale vermogen, en de output 42~53.5V is gebaseerd op de externe kenmerken en de proportionele vermogenslimiet
Het bovenstaande is een curve die het maximale outputvermogen beperkt op basis van de inputspanning; allemaal zijn
theoretische limietwaarden, en de werkelijke limiet zal een bepaalde afwijking hebben als gevolg van de inputspanningsnauwkeurigheid (±2V), outputspanningsnauwkeurigheid (±0.6%) en outputstroomnauwkeurigheid (0.8A); De spanningsfout van het stroomconversiepunt is <±2V.
1.2.7 Output karakteristiek
Opmerkingen: Het bovenstaande zijn de theoretische limietwaarden, de werkelijke limiet zal een bepaalde afwijking hebben als gevolg van de stroomnauwkeurigheid (stroomfout <±0.8A) .
1.2.7 Opstart output vertragingstijd
| De outputspanning | 220Vac@25℃ |
| +53.5V | 3S~8S |
Opmerking: Opstartvertragingstijd is de tijd vanaf het inschakelen van de AC-voeding tot de outputspanning tot 42
1.2.8 Over-temperatuur daling curve
|
De temperatuur |
opmerking |
| ≤45℃ | Met de output |
| 45℃~75℃ | Lineaire derating |
| >75℃ | Uitschakelen, na uitschakeling sinds de terugkeer van de temperatuur > |
Opmerking:
De input is groter dan 200Vac, de output 53.5~58V is gebaseerd op het maximale vermogen, en de output 42~53.5V is gebaseerd op de externe kenmerken en de verhouding van de vermogenslimiet;
De input is minder dan 200Vac, en de output 53.5~58V is proportioneel beperkt tot de input vermogenslimiet; de output 42~53.5V is proportioneel beperkt tot de externe kenmerken en de input vermogenslimiet.
Het bovenstaande zijn de theoretische limietwaarden, en de werkelijke limiet zal een bepaalde afwijking hebben als gevolg van de omgevingstemperatuurnauwkeurigheid (±2°), inputspanningsnauwkeurigheid (±2V), outputspanningsnauwkeurigheid (±0.6%) en outputstroomnauwkeurigheid (0.8A); De omgevingstemperatuurfout van het nominale punt is minder dan ±2℃.
1.2.9 Ruisspanning
| Ruisspanning | Het maximum | opmerking |
| De telefoon weegt de ruisspanning | ≤2mV | |
| Breedband ruisspanning | ≤50mV | 3.4～150KHz |
| ≤20mV | 150～30000KHz | |
| Discrete ruisspanning | ≤5mV | 3.4～150KHz |
| ≤3mV | 150～200KHz | |
| ≤2mV | 200～500KHz | |
| ≤1mV | 500～30000KHz |
1.3 Beschermingsfunctie
1.3.1 Output kortsluitinghet bescherming
| outputspanning | Opmerking |
| +53.5V | Langdurige kortsluiting, kan automatisch worden hersteld nadat de kortsluiting is verdwenen |
1.3.2 Output overspanning bescherming
Overspanningsbeveiliging kan worden onderverdeeld in interne en externe overspanningsbeveiliging. Het interne overspanningsfoutbereik is 58.5VDC~ 60.5VDC, dat kan worden ingesteld door monitoring. In geval van storing vergrendelt de module. Als de externe spanning groter is dan 63VDC en langer dan 500ms duurt, wordt de module vergrendeld. Na het betreden van de vergrendelingsbeschermingstoestand is het noodzakelijk om eerst de AC-voeding los te koppelen en vervolgens opnieuw in te schakelen, zodat de voeding weer kan werken.
1.3.3 Output onderspanningswaarschuwing
Het bereik is 37VDC~39VDC. Wanneer het lager is dan de onderspanningsalarmwaarde, zal het normaal outputten en een alarm melden.
1.3.4 Input overspanning bescherming
| De inputspanning | opmerking |
| 310±10Vac | Output uit, spanning kan worden hersteld na normaal |
| Herstelpunt terug >10V |
Opmerking: Input overspanningsbeveiliging moet worden getest bij 75A nominale belasting.
1.3.5 Input onderspanning bescherming
| De inputspanning | Opmerking |
| 80±5Vac | Output uit, spanning kan worden hersteld na normaal |
| 80Vac－95Vac | Output herstel, output herstelpunt terug >;5V |
1.3.6 Over temperatuur bescherming
| Temperatuur | Opmerking |
| ≤45℃ | De module kan het maximale outputvermogen uitvoeren zonder overtemperatuurbescherming, en de module werkt normaal |
| 45℃~75℃ | Het modulevermogen wordt lineair teruggebracht tot 2000W |
| >75℃ | Uitschakelen, zelfherstel temperatuurverschil na uitschakeling>10℃ |
1.4 Communicatiefunctie tussen gelijkrichter module en bewaking module
De CAN-bus communicatiemodus wordt aangenomen tussen de gelijkrichtmodule en de bewakingsmodule, die de externe softwareversie-upgrade ondersteunt, en het adres van de module KAN worden ingesteld via de
adreskaart.
Nadat de communicatie tussen de gelijkrichtmodule en de bewaking 1 minuut is onderbroken, start de gelijkrichtmodule op en keren de outputspanning en stroomlimietwaarden terug naar de standaardwaarden.
De CAN-interface in de gelijkrichtmodule moet geïsoleerd worden ontworpen. De voeding van CAN is + 5VDC, die in de gelijkrichtmodule wordt geleverd.
De belangrijkste bewakingsinformatie van de gelijkrichtmodule is als volgt:
1) Spanningsregeling en stroomregeling functie: om te voldoen aan de zwevende oplaadeisen van de batterij en om te voldoen aan de spanningsregelingsvereisten;
2) Enkele module schakelmachine controle;
3) Bescherming en alarminformatie feedback:
Hulpprogrammafout: Hulpprogrammafout (AC-input overspanning);
Modulebescherming: temperatuurwaarschuwing;
Modulefout: geen output veroorzaakt door overspanningsuitschakeling, ventilatorstoring, overtemperatuuruitschakeling of andere interne redenen van de module;
(De module bevindt zich in de winterslaap- en uitschakelstatus, en de netstroomstoring wordt niet gemeld aan de modulefout).
1.5 LED
De LED-indicator van de voeding is geïnstalleerd aan de zijkant van het voedingspaneel. De outputstatus wordt weergegeven in de onderstaande tabel.
| verplichte teken | Indicator lamp | normaal | abnormaal l | Abnormale reden |
| Stroom draaiende indicator | kleur | staat | staat | Stroomstoring (geen AC-input, AC-input overspanning), module geen output. |
| Waarschuwingslampje | groen | helder | vernietigen | Temperatuurwaarschuwing (de omgevingstemperatuur overschrijdt 65 ℃ ~ overtemperatuuruitschakeling). Winterslaap uitschakeling (de module verlicht alleen het alarmindicatorlampje, de module meldt het alarm niet). Communicatieonderbreking (waarschuwingslampje knippert). Input overspanningswaarschuwing, (inputspanning over 290VAC ~ overspanningsbeveiliging). |
| Storingslampje | geel | vernietigen | helder | Input overspanning, input onderspanning, output overspanning, bus overspanning, bus onderspanning, ventilatorstoring, omgevingsovertemperatuur, inputspanningstypefout, omgevingstemperatuur sampling NTC abnormiteit, input ultra-hoge spanning. |
2. Isolatie prestatiemance
2.1 Isolatie Impedantie
| input-naar-output |
Testspanning 500VDC, isolatieweerstand ≥2M (Normale atmosferische druk, kamertemperatuur, relatieve vochtigheid < 90%, geen condensatie) |
| Input naar het beschermde gebied | |
| Output naar het beschermde gebied |
2.2 Bestand tegen hoge spanning
| input-naar-output | DC-spanning 4240VDC1minuut ≤1mA |
|
Input naar de beschermde zone |
DC-spanning 2120VDC 1minuut ≤1mA |
|
Output naar de beschermde zone |
Equivalent DC-spanning 710VDC 1minuut ≤1mA |
Opmerking: als het circuit een bliksembeveiligingsapparaat heeft, moet de spanningstest worden uitgevoerd na het openen van de elektrische spleetbuis, moeten de inputlijnen kort worden verbonden (L&N) en moeten alle outputlijnen kort worden verbonden.
3. Veiligheidsnormen
De veiligheid van de voeding voldoet aan de volgende normen:
GB4943
IEC/EN60950 IEC/EN62368-1
Veiligheidscertificering van de voeding:
CE-certificering (LVD- en EMC-richtlijnvereisten)
