MR483000HG2B-GS 48V 3000W High Efficiency Rectifier Module Warm Swappable Wide Input Range 85 290VAC
Productdetails
48V 3000W rectifier module
,hot-swappable telecom-voeding
,gelijkrichter met breed ingangsbereik
MR483000HG2B-GS 48V 3000W Hoog rendement gelijkrichtermodule Hot-swappable breed ingangsbereik 85 290VAC
MR483000HG2B-GS is een voedingsapparaat dat standaard wisselspanning omzet in stabiele 48Vdc voor
communicatie voedingssysteem.
Voor een groter laadvermogen kunnen de gelijkrichtermodules parallel worden aangesloten, of kan een extra onafhankelijke monitoringmodule worden gebruikt voor intelligente besturing.
De gelijkrichtermodule is een modulaire plug-in-eenheid die is ontworpen om compatibel te zijn met rekken en kasten.

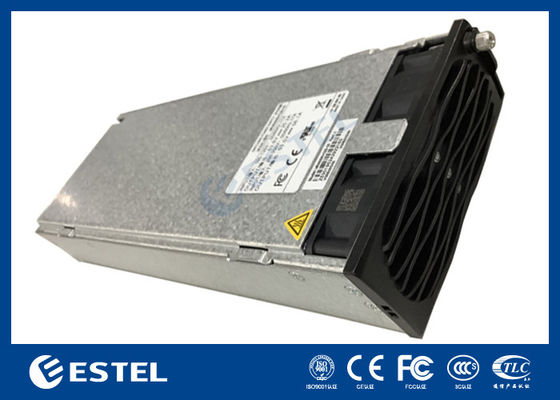

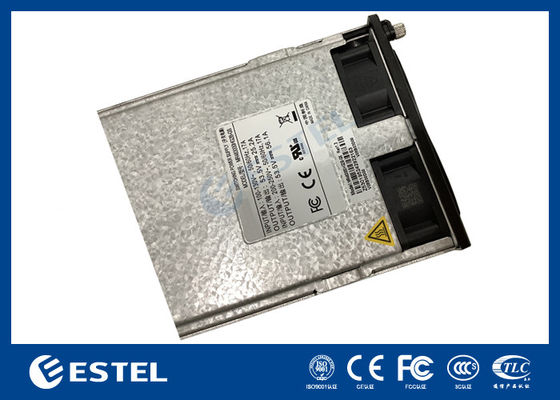

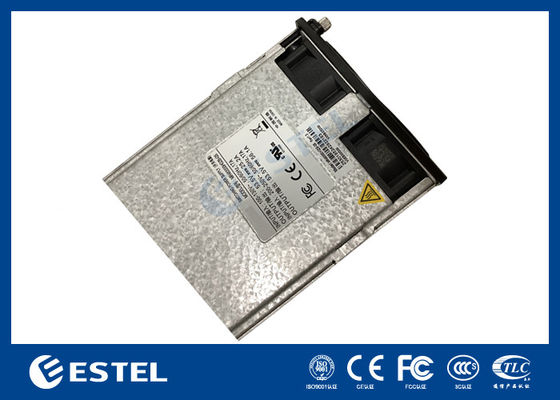

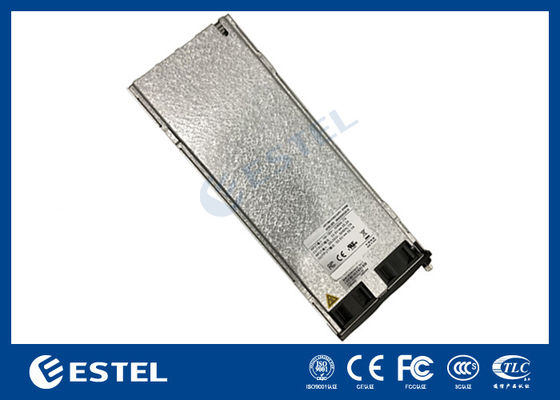

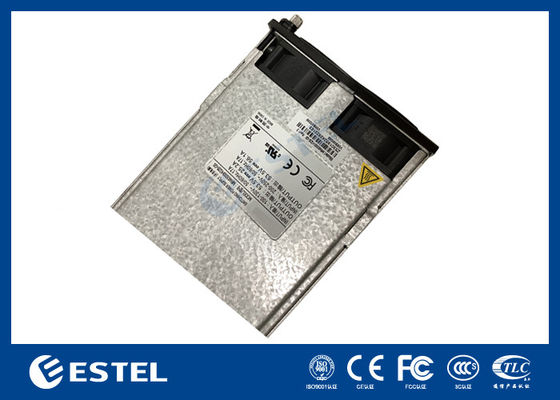

Verschijning van Telecom Power System
Module-introductie van Telecom Power System
|
Betrouwbaarheid |
|
|
MTBF |
>500.000 uur (25℃) |
|
Hoorbaar Lawaai |
|
|
Specificatie |
≤55dB(A) (40℃) |
Interfacebeschrijving van Telecom Power System
Definitie van module gouden vingervan Telecom Power System
|
Pin nummer |
Beschrijving van de pinfunctie |
|
1,2 |
Uitgang 48V- |
|
3,4 |
Vooraf opladen |
|
5,6 |
Uitgang 48V+ |
|
7 |
Groepsadresdraad van gelijkrichter |
|
8 |
Groepsbinnenste adresdraad van gelijkrichter |
|
13 |
KAN |
|
14 |
KANH |
|
31,32 |
module bescherming aarde |
|
33,34 |
AC-ingang neutraal (N) |
Modulepaneelintroductie van Telecom Power System
Beschrijving van de indicatielampjes van de gelijkrichtermodulevan Telecom Power System
|
Indicator |
Indicator kleur |
Status |
Statusbeschrijving |
Voorgestelde oplossing |
|
Stroom indicator |
Groente |
Op |
Module AC-ingang is normaal |
Normale toestand, geen actie vereist |
|
Uit |
De AC-ingang van de module is abnormaal (geen ingangsvermogen voeding, ingangsvoeding overspanning en onderspanning, enz.) |
Controleer of de invoer normaal is; als de invoer normaal is, vervangt u de gelijkrichter module |
||
|
4 Hz knipperend (4 keer/sec) |
Handmatige querystatus |
Normale toestand, geen actie vereist |
||
|
Alarm indicator |
Geel |
Uit |
Geen abnormaal alarm |
Normale toestand, geen actie vereist |
|
Op |
Temperatuurvooralarm (omgevingstemperatuur overschrijdt 65℃ ~ uitschakeling bij te hoge temperatuur) |
Controleer of de ventilatie van module geblokkeerd zijn en of de omgevingstemperatuur normaal is |
||
|
Uitschakeling tijdens rustperiode (wanneer de module in rusttoestand verkeert uitgeschakeld, alleen de beveiligingsindicator brandt, en de module rapporteert geen alarm) |
Normale toestand, geen actie vereist |
|||
|
290Vac<Ingang spanning<300Vac |
Controleer of de ingangsspanning normaal is |
|||
|
Modulestroombegrenzing |
Normale toestand, geen actie vereist |
|||
|
4 Hz knipperend (4 keer/sec) |
Hardware-adresfout van module |
Controleer of de module op zijn plaats zit en vergrendeld is |
||
|
0,5 Hz knipperend (1 keer/2 s) |
De communicatie tussen de module en de buitenwereld is onderbroken |
Vervang de gelijkrichtermodule of monitoringmodule; controleer de CAN-busbedrading van het voedingssysteem op fouten |
||
|
Foutindicator |
Rood |
Uit |
Geen abnormaal alarm |
Normale toestand, geen actie vereist |
|
Op |
De uitvoer is vergrendeld vanwege overspanning of de module is niet op zijn plaats geplaatst |
Koppel de gelijkrichtermodule los, wacht langer dan 1 minuut en plaats deze vervolgens terug |
||
|
Geen uitvoer veroorzaakt door interne fout van de gelijkrichtermodule |
Vervang de gelijkrichtermodule |
-
