48VDC 325W/K Behuizingswarmtewisselaar met RS485 MODBUS RTU Communicatie

48VDC 325W/K Behuizingswarmtewisselaar RS485 Communicatie MODBUS RTU Protocol

Warmtewisselaar

DeHCZA-325-000-250warmtewisselaar is een passieve koeloplossing ontworpen voor diverse afgesloten ruimtes, die een efficiënte warmteafvoer voor elektronische apparatuur garandeert.

Belangrijkste Kenmerken

• Passief Koelontwerp: Maakt gebruik van een tegenstroom warmtewisselaarkern waarbij omgevingslucht door de ene kant van een aluminium plaat gaat en verontreinigde lucht aan de andere kant. Dit ontwerp maakt warmteoverdracht van de verontreinigde lucht naar de omgevingslucht mogelijk, terwijl de luchtstromen gescheiden blijven, waardoor kruisbesmetting wordt voorkomen.

• Hoge Efficiëntie: De warmtewisselaar is ontworpen om de luchtdrukval te minimaliseren, waardoor efficiëntere koeling mogelijk is met dezelfde grootte ventilator.

• Duurzaamheid: Gemaakt van robuuste materialen en processen, wat een lange levensduur van maximaal 10 jaar garandeert.

• Energiebesparing: Behaalt tot 85% energiebesparing door warmte terug te winnen en de behoefte aan extra koelsystemen te verminderen.

• Naleving: Voldoet aan internationale normen, waaronder RoHS, CE en ISO certificeringen, wat veiligheid en milieuverantwoordelijkheid garandeert.

Toepassingen

De HCZA-325-000-250 warmtewisselaar is ideaal voor diverse toepassingen, waaronder:

• Telecommunicatie Shelters: Ideaal voor het koelen van telecomkasten en -shelters, vooral in buitenomgevingen waar traditionele airconditioning mogelijk niet haalbaar is.

• Industriële Behuizingen: Geschikt voor diverse industriële toepassingen die efficiënte warmteafvoer in afgesloten ruimtes vereisen.

• Energieopslagsystemen: Effectief in het handhaven van optimale temperaturen voor batterijen en andere componenten in energieopslagoplossingen.

• Datacenters: Helpt bij het beheren van warmteafvoer in datacenters, wat bijdraagt aan energie-efficiëntie en betrouwbaarheid van de apparatuur.

Specificaties

• Koelcapaciteit: Varieert van 35W/K tot 90W/K, afhankelijk van het specifieke model.

• Bedrijfstemperatuurbereik: -40°C tot +70°C, waardoor het geschikt is voor een breed scala aan omgevingsomstandigheden.

• Luchtstroom: Interne luchtstroomsnelheden variëren van 200 m³/h tot 550 m³/h, afhankelijk van het model.

• Voeding: Verkrijgbaar in zowel DC (48V) als AC (220V-240V) versies om aan verschillende installatievereisten te voldoen.

• Geluidsniveau: Varieert van 45 dB(A) tot 54 dB(A) op 3 meter afstand, wat een stille werking garandeert.

• Beschermingsgraad: IP55, wat bescherming biedt tegen stof en waterindringing.

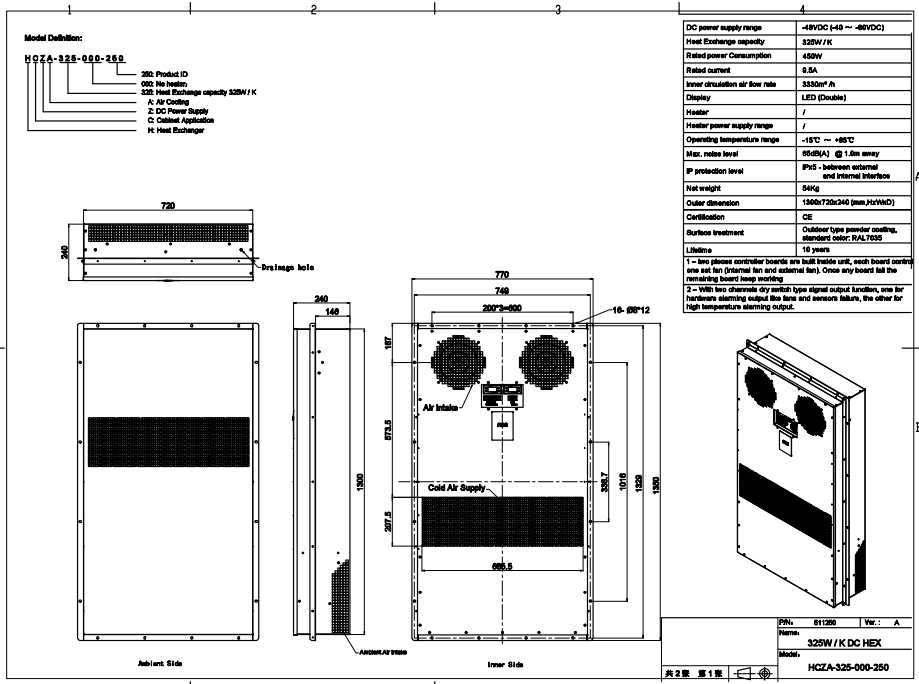

Details van de Montage-interface

• Modeldefinitie:
  HCZA-325-000-250

• DC Voeding Bereik:
  -49VDC (-40V tot -60VDC)

• Warmtewisselingscapaciteit:
  328W/K

• Nominaal Stroomverbruik:
  450W

• Nominale Stroom:
  33A (Luchtstroom)

• Interne Circulatie Luchtstroomsnelheid:
  3330m³/h

• Display:
  LED (Dubbel)

• Verwarming:
  Verwarmingsvoeding: LED-verwarming met gespecificeerde bedrijfsomstandigheden.

• Bedrijfstemperatuurbereik:
  -15°C tot +65°C

• Geluidsniveau:
  ≤68dB(A) op 1m afstand

• IP Beschermingsniveau:
  IP-5 (Tussen externe en interne interface)

• Nettogewicht:
  54kg

• Buitenafmeting:
  1300mm x 740mm x 240mm (HxBxD)

• Certificering:
  CE

• Levensduur:
  10 jaar

• Opmerkingen:
  Het wordt niet aanbevolen om extra coating toe te voegen.

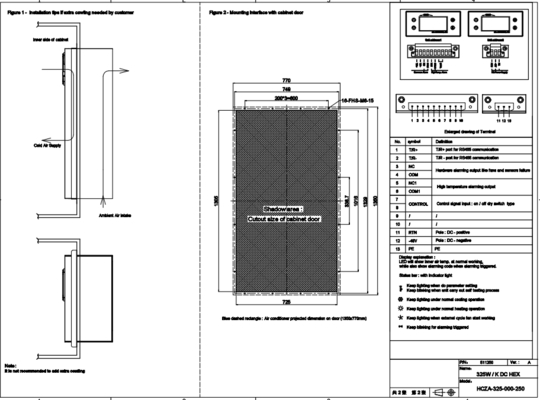

• Installatietype:
  Externe luchtinlaat vereist door de klant.

• Uitsparing Afmeting van de Kastdeur:
  770mm x 2000mm.

• Montage-interface op Kastdeur:
  Installatieafmetingen voor deur-zijdige uitsparingen verstrekt. De afmetingen zorgen voor een goede luchtcirculatie en de pasvorm van het koelsysteem.

• Aansluiting:

  • T/R Poort: Voor RS485 communicatie.

  • NC1: Geen verbinding.

  • COM1: Communicatiepoort voor interne verbinding.

  • COM2: Communicatiepoort voor databeheer.

• Eenheid Besturingsfuncties:
  Besturing aan/uit schakelaars voor diverse interne componenten zoals ventilatoren en verwarmingen om een efficiënte werking te garanderen.
