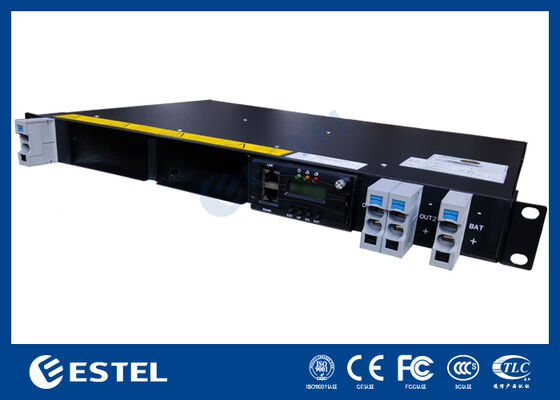

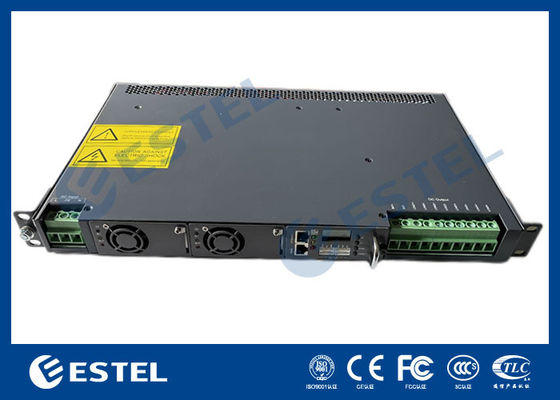

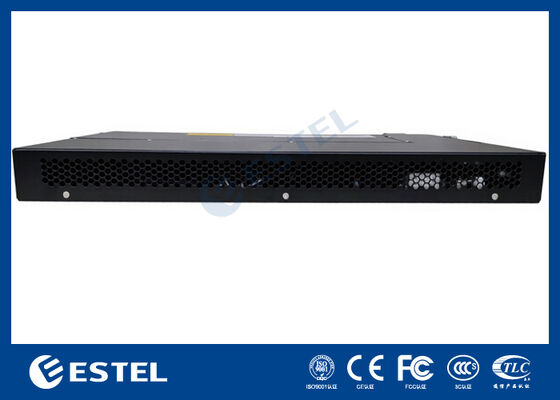

1U Rack Mount Telecom DC Power System met geïntegreerde distributie en intelligente controller
Productoverzicht van 1U Rack Mount Telecom DC Power System
Het 1U Rack-Mount Telecom DC Power System is ontworpen voor telecomsites, netwerkruimtes, randfaciliteiten en compacte kastinstallaties waar ruimte-efficiëntie, betrouwbare DC-uitgang,en geïntegreerde stroomdistributie zijn vereistIn tegenstelling tot een standaard rechtgever stroomtoevoer, dit systeem combineert AC input, DC distributie, rechtgever modules, batterij breaker, load breakers, overspanning bescherming,en intelligente bewaking binnen een compacte rack-montage structuur.
Het systeem is geschikt voor standaard 19 inch rack installatie of kast integratie.het is vooral geschikt voor telecomkasten, afgelegen communicatie schuilplaatsen, kleine basisstations en apparatuurruimtes met beperkte installatie ruimte.
Het systeem ondersteunt modulaire rectifierconfiguratie en kan worden uitgebreid volgens de eisen van het project.schakelaarsDe controller ondersteunt een lokaal lcd-scherm, alarmuitgang, droge contactsignalen en meerdere communicatiepoorten.het helpen van gebruikers om de werking van het systeem te controleren en snel te reageren op storingen.
Belangrijkste kenmerken van 1U Rack Mount Telecom DC Power System
-
Compacte 1U-rack-mount-constructie voor ruimtebesparende installatie van telecomkast
-

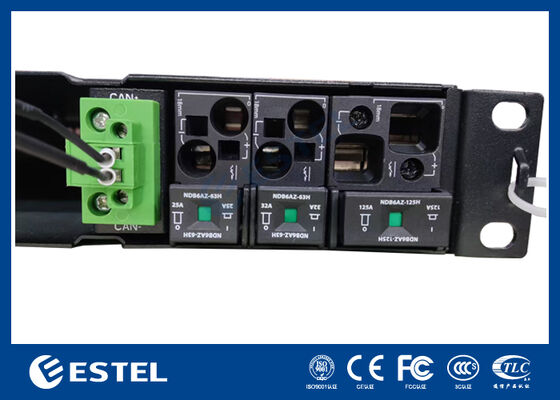

Geïntegreerde wisselstroominvoer, gelijkstroomverdeling, batterijbreker, belastingbrekers en overspanningsbescherming
-
Modulair rechtgeverontwerp met schaalbare systeemcapaciteit
-
Onderhoud van de voorzijde van de toegang voor een gemakkelijke inspectie en vervanging van de module
-
Hoogste inlaat- en bovenste uitlaatkabels voor schoner kabels
-
Ingebouwde BLVD-afkoppelingsfunctie voor batterijbescherming
-
DC SPD-bescherming tegen overspanningen en elektrische storingen als gevolg van bliksem
-

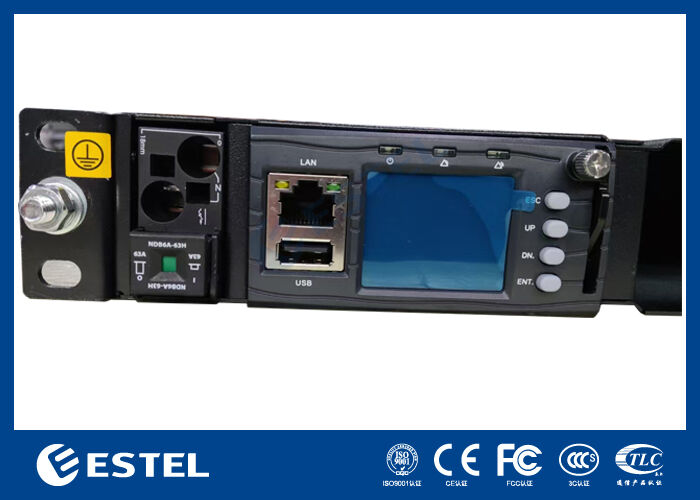

Intelligente controller met LCD-scherm en realtime systeembewaking
-
Meerdere communicatieopties, waaronder LAN, USB, RS485 en SNMP
-
Alarmuitgang voor droog contact voor de integratie van alarm op het terrein
-
Breed werktemperatuurbereik voor ruwe telecomomgevingen
-
Geschikt voor telecom-kasten, netwerkruimtes, externe locaties en randinfrastructuur
Technische specificaties van 1U Rack Mount Telecom DC Power System
|
Artikel 1
|
Beschrijving
|
|
Productsoort
|
1U Rack-mount Telecom DC Power System
|
|
Systeemstructuur
|
Geïntegreerde rechtgever, wisselstroomverdeling, gelijkstroomverdeling, regelaar, batterij en belastingbescherming
|
|
Installatiemethode
|
Installatie van 19 inch rekken of kasten
|
|
Systemdimensie
|
482.6mm W × 350mm D × 44mm H
|
|
Gewicht van het systeem
|
≤ 7 kg zonder rechtlijningsmodules
|
|
Kabelmethode
|
Hoogste inlaat en bovenste uitlaat
|
|
Onderhoudsmethode
|
Onderhoud aan de voorzijde met vervangingsondersteuning op moduleniveau
|
|
Beschermingsniveau
|
IP20
|
|
Invoermodus
|
Eenfasige wisselstroominvoer
|
|
Invoerfrequentie
|
4566Hz, gemeten 50Hz / 60Hz
|
|
AC-invoercapaciteit
|
1 × 63A / 1P
|
|
Invoerspanningsbereik
|
85VAC ∼ 300VAC, nominale 220VAC
|
|
DC-uitgangsbereik
|
-43VDC tot -58VDC, nominale -53,5VDC
|
|
Maximale systeemcapaciteit
|
8 kW, gebaseerd op een 4 kW × 2 configuratie
|
|
Vermogen van de rectificatormodule
|
3 kW rechtgevermodule
|
|
Efficiëntie van de rectificator
|
> 96%
|
|
Power Factor.
|
≥ 0,99 bij 220VAC, 20%~100% belasting
|
|
Batterijbreker
|
1 × 125A
|
|
Verzorgingsbrekers
|
BLVD: 1 × 25A + 1 × 32A
|
|
DC-overspanningsbescherming
|
10kA / 20kA, 8/20μs
|
|
Koeling van het systeem
|
Natuurlijke koeling van het systeemframe
|
|
Rectificatorkoeling
|
Gedwongen koeling voor de rechtlijningsmodule
|
|
Signalinvoer van de regelaar
|
3 AI, 8 DI, 2 RS485
|
|
Alarm-uitgang
|
8 droge contacten
|
|
Communicatiehavens
|
LAN, USB, RS485, SNMP
|
|
Afbeeldingsmodus
|
LCD-scherm
|
|
Werktemperatuur
|
-40°C tot +70°C
|
|
Bergingstemperatuur
|
-40°C tot +70°C
|
|
Werkvochtigheid
|
5% ∼95%, niet-condenserend
|
|
Hoogte
|
0 ¥ 3000 m, vereiste verlaging van 2000 m tot 3000 m
|
Toepassingen van 1U Rack Mount Telecom DC Power System
Dit 1U-rack-mounted telecom DC-stroomsysteem is geschikt voor telecombasisstations, compacte communicatiekastjes, toegangsnetwerksites, zendapparatuurruimtes, edge-netwerknodes,en schuilplaatsen voor communicatie op afstandDe dunne structuur maakt het handig voor projecten waar de ruimte van de kast beperkt is, maar nog steeds betrouwbare DC-energie- en distributiefuncties nodig zijn.
Het kan ook worden gebruikt voor netwerkapparatuur zoals routers, switches, communicatiehubs, glasvezeltransmissieapparaten, microgolfcommunicatieapparatuur en batterijondersteunde back-up-energiesystemen.Voor afgelegen locaties of kleine telecomfaciliteiten, de geïntegreerde batterijbreker, belastingsbrekers, overspanningsbescherming en monitoringsregelaar helpen het systeemontwerp te vereenvoudigen en de noodzaak van afzonderlijke externe componenten te verminderen.
