Stroomvoorziening (SPD) voor stroomdistributie 40kA Stroomvoorziening

Overspanningsbeveiligingsapparaat (SPD) voor stroomdistributie 40 kA overspanningsstroom externe alarmpoort

Productbeschrijving

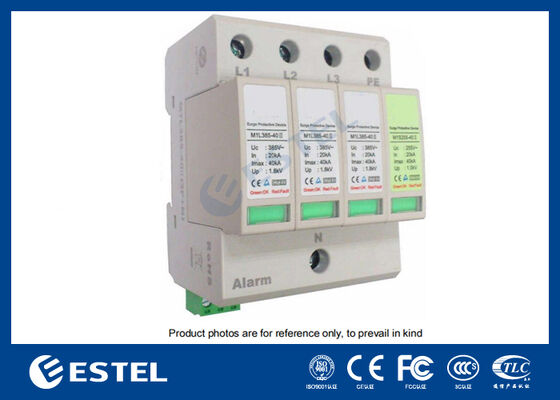

DeM1L385-40 II overspanningsbeveiligingsapparaat (SPD)is een zeer betrouwbaar elektrisch beveiligingssysteem dat is ontworpen om apparatuur te beschermen tegen overspanning en stroompieken in laagspanningsdistributiesystemen. Dit apparaat is speciaal ontworpen voor toepassingen waarbij zowel bescherming tegen overstroom als oververhitting essentieel zijn, en biedt robuuste bescherming voor gevoelige elektrische systemen en elektronische apparaten.

Het M1L385-40 II-model voldoet aanKlasse C-beschermingsnormenen is bestand tegen stootstromen tot40kA(8/20μs-test), waardoor het geschikt is voor gebruik in stroomdistributiesystemen en apparatuur die kwetsbaar is voor tijdelijke spanningspieken. Het is uitgerust met eenexterne alarmpoort(geen actief contact), waardoor gebruikers beschikken over realtime bewakingsmogelijkheden en waarschuwingen voor mogelijke fouten of storingen, waardoor de voortdurende systeemintegriteit wordt gewaarborgd en de downtime wordt verminderd.

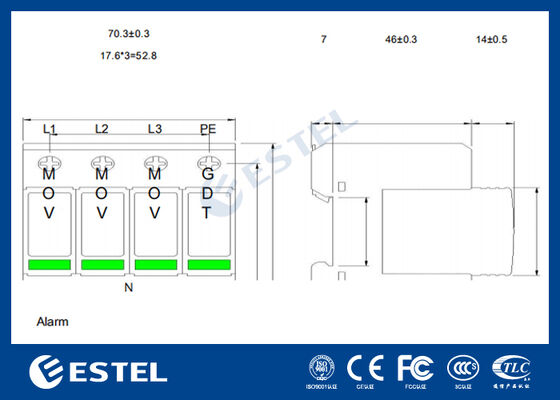

Het apparaat is ontworpen met een geïntegreerde basis voor eenvoudige installatie en onderhoud, meestal gemonteerd op een35 mm DIN-rail, wat gebruikelijk is voor apparatuurschakelborden. Deze installatiemethode zorgt ervoor dat de SPD veilig in het systeem kan worden bevestigd zonder de algehele efficiëntie van de elektrische installatie in gevaar te brengen. Het apparaat ondersteunt ookflexibele bedradingmaten variërend van1,5 mm² tot 25 mm²voor flexibele verbindingen, en tot35 mm²voor starre verbindingen, geschikt voor verschillende installatievereisten.

Belangrijkste specificaties

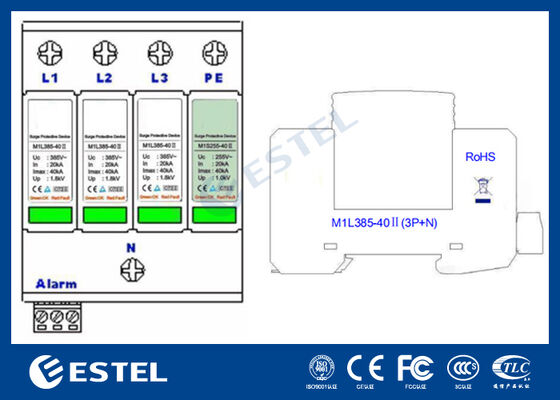

Model: M1L385-40 II (3P+N)

Nominale werkspanning:

230V/400VAC (LN / N-PE)

Nominale frequentie: 48 Hz tot 62 Hz

Maximale bedrijfsspanning:

385V (LN) / 255V (N-PE)

Nominale ontladingsstroom (in):

20kA (LN; N-PE)

Maximale ontlaadstroom (Imax):

40kA (LN; N-PE)

Spanningsbeveiligingsniveau (omhoog):

1,8 kV (LN) / 1,0 kV (N-PE)

Kenmerken van tijdelijke overspanning (TOV).:

5s bij 385V (LN) / 400V gedurende 5 seconden

1200V (L-PE) / 200ms voor storingskarakteristieken

Kortsluitstroom:

25kArmen

Grootte voor terminalverbinding:

1,5 mm² tot 25 mm² (flexibel) / 35 mm² (stijf)

Maximale stroom voor alarmpoort:

250 V / 0,5 A (wisselstroom) 0,1 A (gelijkstroom); 125V / 1A (AC) 0,5A (DC)

Shell brandvertragende kwaliteit:

UL94 V-0

IP-klasse:

IP20

Alarmbewakingssysteem

DeM1L385-40IISPD beschikt over eenexterne alarmpoortdat realtime feedback geeft over de operationele status van het apparaat. Het alarmsysteem wordt geactiveerd vianiet-actief contacten helpt bij het handhaven van de operationele efficiëntie door gebruikers te waarschuwen wanneer onderhoud of vervanging nodig is, waardoor de uitvaltijd van apparatuur tot een minimum wordt beperkt. De alarmfunctie op afstand maakt het ook eenvoudiger om te integreren in grotere bewakingssystemen, waardoor het toezicht op kritieke infrastructuur wordt verbeterd.

Installatie-instructies

Het apparaat is ontworpen voor installatie doorgeautoriseerde vakmensenalleen. Het wordt meestal gemonteerd op een35 mm DIN-railin een apparatuurschakelbord. De SPD moet worden aangesloten volgens de volgende instructies:

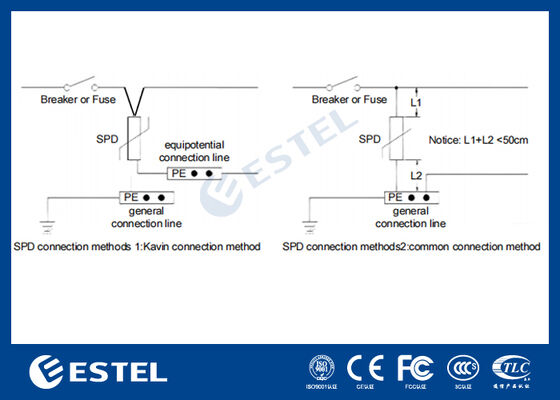

Verbindingsmethode: Voor de bedrading kan een gemeenschappelijke parallelle aansluiting worden gebruikt, met een maximum16 mm²meeraderige koperdraad. De totale lengte van de aansluitkabel mag niet groter zijn dan0,5 meter.

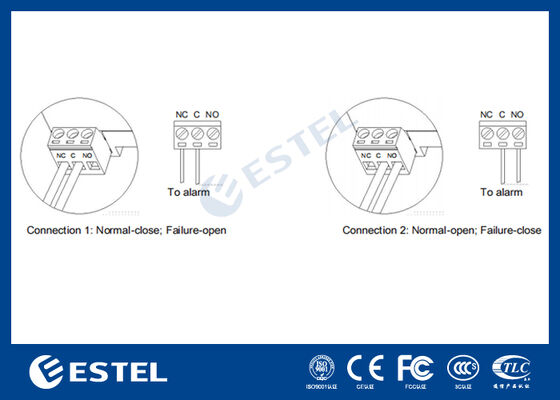

Dealarmaansluitterminalbevindt zich aan de onderkant van de afleider. Voor bewaking op afstand moeten gebruikers de bedradingspluggen trekken en de kabels van het alarm in de daarvoor bestemde gaten in de bedradingspluggen steken, vervolgens de pluggen in hun oorspronkelijke positie plaatsen en de schroeven vastdraaien.

Door de meegeleverde instructies te volgen, kan het apparaat in het elektrische systeem worden geïntegreerd, waardoor een robuuste bescherming tegen stroompieken wordt geboden en een continue, betrouwbare werking wordt gegarandeerd.

Voordelen van het M1L385-40 II-overspanningsbeveiligingsapparaat:

Hoge piekstroomcapaciteit: Met een maximale ontlaadstroom van40kAkan deze SPD aanzienlijke stroompieken en transiënte spanningen aan, waardoor een uitstekende bescherming wordt geboden voor gevoelige apparatuur.

Mogelijkheid voor bewaking op afstand: De ingebouwdeexterne alarmpoortmaakt eenvoudige monitoring en onderhoud mogelijk, zodat eventuele problemen snel kunnen worden aangepakt.

Gebruiksvriendelijke installatie: DeMontage op DIN-railsysteem vereenvoudigt de installatie en maakt het gemakkelijk om te integreren in de bestaande elektrische infrastructuur.

Breed spanningsbeschermingsbereik: Bestand tegen spanningen tot385V(LN) en255V(N-PE), waardoor het geschikt is voor een verscheidenheid aan toepassingen in stroomdistributiesystemen.

Duurzaam en veilig: Debrandvertragende schaal (UL94 V-0)EnIP20-beschermingervoor te zorgen dat het apparaat veilig en duurzaam blijft in verschillende gebruiksomgevingen.

Toepassingsgebieden:

Stroomdistributiesystemen: Beschermt energiesystemen tegen voorbijgaande overspanningsomstandigheden die gevoelige componenten kunnen beschadigen.

Telecommunicatieapparatuur: Garandeert de veiligheid van telecomapparatuur door te voorkomen dat pieken de prestaties beïnvloeden.

Industriële elektrische systemen: Beschermt industriële machines en apparatuur tegen elektrische storingen die stilstand of schade kunnen veroorzaken.

Hernieuwbare energiesystemen: Beschermt zonne-, wind- en andere hernieuwbare energiesystemen tegen stroompieken veroorzaakt door externe factoren.

Samenvatting

DeM1L385-40 II overspanningsbeveiligingsapparaatbiedt zeer effectieve bescherming voor elektrische systemen en gevoelige apparatuur tegen overspanning, stroompieken en elektrische storingen. Met zijn hoge piekstroomcapaciteit, bewakingsfuncties op afstand en eenvoudige installatie viaMontage op DIN-railHet is een betrouwbare keuze voor industriële, telecommunicatie- en stroomdistributietoepassingen.
