Inleiding
De DTU200EG is een apparaat ontworpen voor bewakingssystemen en algemene data-acquisitie. Het wordt voornamelijk gebruikt om verschillende omgevings- en dynamische variabelen, alarmsignalen, enz. te verzamelen. Het kan data-acquisitie, output controle, externe communicatie en andere functies realiseren en alle functies in één platform integreren.
Aangedreven door een externe voedingsbron (AC/DC). Het kan 2-kanaals algemene analoge meting (AI) of 2-kanaals digitale input (DI), 2-kanaals RS485 seriële poort, één 12V output en één Ethernet poort bieden.
Dit bewakingssubsysteem verzamelt en verwerkt direct gegevens van apparaten en sensoren binnen de micro-station. Gegevens worden via draadloze communicatie of Ethernet geüpload naar het bewakingscentrum. De DTU200EG ondersteunt back-up batterijfunctionaliteit na een stroomstoring. Het is ontworpen voor scenario's met laag vermogen, lage kosten en weinig dataverkeer.
Producteigenschappen
220V AC (176V ~ 264 V) / DC 240V DC (165V ~ 288V) / DC-48VDC (-36V ~ -72V) Het wordt gevoed door een specifieke spanning en heeft de functie van het meten en beoordelen van AC/DC.
Het ondersteunt 4G communicatiemodule, Ethernet poort communicatie en lokale Wi-Fi verbinding.
Ondersteunt GPS-positioneringsfunctie;
Meerdere RS485 seriële poorten. Het kan worden aangesloten op schakelende voedingen, airconditioners, slimme protocollen zoals Battery Management System (BMS);
Ondersteunt back-up batterijvoeding;
Lokale of externe upgrades en onderhoud;

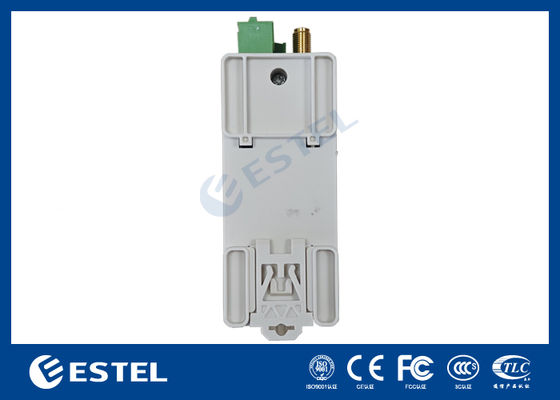

De productbehuizing is van een gematigde grootte en eenvoudig te installeren. DIN-rail installatie;
Lage kosten, laag stroomverbruik, laag dataverkeer en geschikt voor grootschalige implementatie en installatie;
Alle functies voldoen aan de relevante technische eisen van huidige mainstream operators;
Technische parameters
| Naam |
Manier |
Opmerking |
| CPU/Opslag |
|
CPU: Xtensa Dual-core 32 Bit LX6 microprocessor, kloksnelheid 240MHz. Opslag: 448KB ROM 520SRAM |
|
AI/DI invoer
|
2
|
2 kanaals AI Spanningstype;
AI Meetnauwkeurigheid: Van 30% tot volledige schaal is de meetfout ≤5mV; bij 30% van de schaal en hoger is de meetfout van de spanningssignaalacquisitiewaarde ≤0,2%;
DI Meetnauwkeurigheid: 100% ;
|
|
Slimme aansluiting
|
2
|
2 kanaals RS485 Seriële poort;
Alle seriële poorten kunnen worden geconfigureerd met parameters zoals snelheid, communicatie bitbreedte en checksum. De werkmodus kan worden geconfigureerd als transparante modus of bottom-end protocol parsing modus, en de packet loss rate is 0.
|
| DC12V Uitgang |
1 |
1 kanaals 12V±10% regelbare uitgang; totaal vermogen ≥1,2W; |
| Back-up batterij (optioneel) |
1 |
De back-up batterij heeft een ingebouwde laad- en ontlaadbeheerfunctie en rapporteert een stroomstoring alarmsignaal binnen een gespecificeerde tijd wanneer de batterijcapaciteit aan de vereisten voldoet. |
| Ethernet poort |
1 |
Wordt geleverd met 1 De netwerkpoort ondersteunt lokale netwerkpoort debugfuncties; |
| SMA aansluiting |
1 |
1 Kanaals communicatie antenne aansluiting; |
| Communicatiemodule (optioneel) |
1 |
Ondersteunt alle netwerktypen 2/3/4G Communicatiemodule of 4G CAT1 Communicatiemodule; |
| Indicator lampjes |
4 |

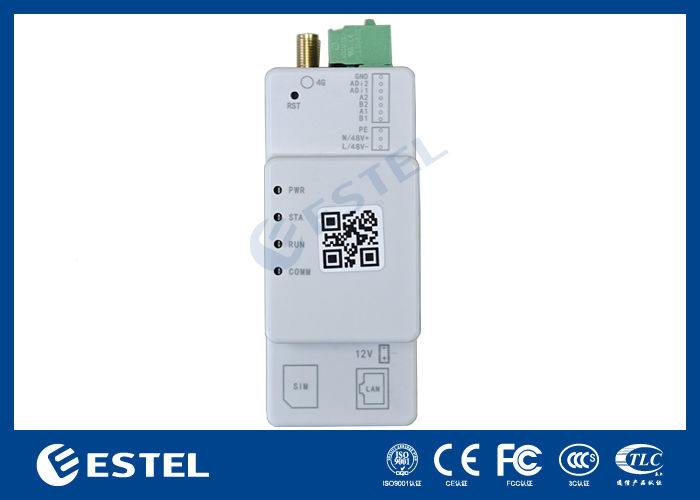

4 Er zijn verschillende algemene indicatorlampjes, waaronder een externe stroomindicator, een statusindicator, een lopende indicator en een communicatie-indicator. |
| WIFI (optioneel) |
|
Ondersteunt WiFi communicatie; |
|
Voeding
|
1
|
Ondersteunt spanningsmeting en automatische AC/DC detectie;
Voedingsparameters: AC type 220V AC (176 V~264 V); DC 240V DC (165V~288V); DC type -48VDC (-36V~-72V);
|
| Afmetingen en installatiemethode |
lengte 88,2 mm, breedte 37,5 mm, hoogte 69,4 mm. 35 mm Standaard DIN-rail installatie. |
| Omgevingsaanpassing |
Opslagtemperatuur: -40～70℃
Bedrijfstemperatuur: -20～60℃
|
| Beschermingsniveau |
IP20 |
| Bliksembeveiliging |
Voedingspoort: Differentiële modus 3KA, common mode 3KA; Differentiële modus voor andere poorten 2KA, common mode 3KA |
| Stroomverbruik |
Het stand-by stroomverbruik van de hele machine is ≤2W (wanneer de back-up batterij niet wordt opgeladen). |
