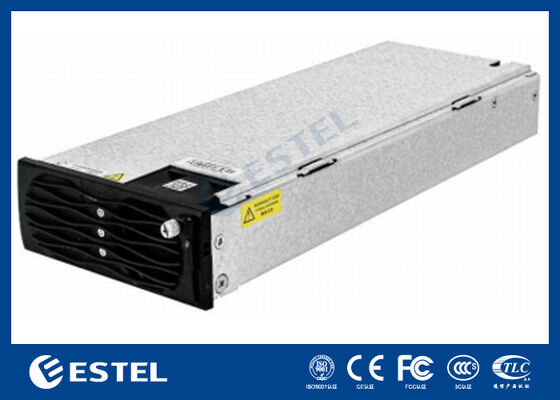

IP123000G2A communicatie-omvormermodule met 3 poorten

Productoverzicht

De...IP123000G2A communicatie-omvormermoduleis gebouwd metdrie poorten: AC-invoer, AC-uitvoer en DC-invoer/uitvoerHet belangrijkste doel is het handhaven van een stabiele AC-toevoer tot kritische belastingen door de beschikbare stroombron op intelligente wijze te selecteren:

• Wanneer de AC van het nutsbedrijf normaal is:De module verwerkt de wisselstroomtoevoer door rectificatie en levert een stabieleAC-uitgangnaar de lading.

• Wanneer de AC-toepassing niet beschikbaar is:de moduleautomatisch schakelt over op gelijkstroominvoeren zet gelijkstroom om inAC-uitgang, waarbij de continuïteit van de stroomvoorziening voor essentiële apparatuur wordt gewaarborgd (de schakelingsstrategie is afhankelijk van de systeemconfiguratie).

Het is in overeenstemming met de relevante elektrische normen en industrievoorschriften en biedt:netwerkbeheer + intelligente monitoringHet programma is gericht op de ontwikkeling van de moderne telecommunicatie- en ICT-infrastructuur.Parallelle werking van maximaal 3 modules, waardoor de capaciteit kan worden uitgebreid en de beschikbaarheid kan worden verbeterd.

Belangrijkste kenmerken

• Automatische AC/DC-bronoverdracht:AC-eerste werking met DC-back-up-omkering bij AC-storing, waardoor het risico op stilstand wordt verminderd.

• Geïntegreerd ontwerp met drie poorten:AC-invoer/uitvoer en DC-invoer/uitvoer in één module vereenvoudigt de integratie en het onderhoud van het systeem.

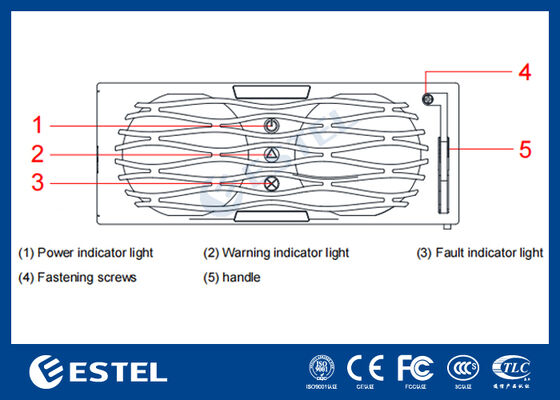

• Netwerkbeheer en slimme monitoring:afstands zichtbaarheid van de bedrijfsstatus, alarmen en sleutelparameters (precieze elementen zijn afhankelijk van het monitoringprotocol en -systeem).

• Naleving van normen + EMC-bereidheid:ontworpen om aan elektrische normen en industriële eisen te voldoen, geschikt voor telecom-inzet.

• tot 3 modules parallel werken:ondersteunt load sharing en schaalbare energiearchitectuur; kan worden gebruikt voor redundantie (bijv. N+1) afhankelijk van het systeemontwerp.

• Vermogen voor ruwe omgevingen:een breed temperatuur-/vochtigheidsbereik en aanpassingsvermogen op hoogte voor buitenterreinen en randfaciliteiten.

Hoofdspesificaties

Milieuomstandigheden

• Werktemperatuur: -20°C tot +75°C (vermogen van 45°C tot 75°C)

• Bergingstemperatuur: -40°C tot +75°C

• Relatieve luchtvochtigheid: 5% tot 95% RH,niet-condenserende

• Hoogte: ≤ 4000 m (temperatuur daalt met 1°C per 200 m hoogte als referentie voor aanpassing aan grote hoogte)

Elektrische invoer (enkelfasig)

• Invoermodus: TT/TNIT(eenfasige invoer)

• Invoerspanningsbereik: 176 Vac tot 265 Vac

• Nominale ingangsspanning: 220 Vc

• Maximale ingangsspanning: 300 Vc

• Maximale invoerstroom: 22 A

• Startinbrengstst: ≤ 15 A

Uitgangscategorieën (AC-uitgangsspanning/frequentie, DC-busbereik, efficiëntie, bescherming, communicatieinterface-type, afmetingen, gewicht,koelmethode) moet worden bevestigd door het officiële gegevensblad/naamplaat.

Typische toepassingsscenario's

• Telecomaanbiedingen / basisstations:de ononderbroken wisselstroomvoorziening voor transmissietoestellen, switches, routers en sitecontrollers te waarborgen.

• Netwerk- en randinfrastructuur:Micro data rooms, edge cabinets, gedistribueerde knooppunten, met name wanneer afstandsbewaking de bezoeken aan de locatie vermindert.

• Private netwerken en industriële communicatie:De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de interne markt te verbeteren en de interne markt te verbeteren.

• Critische belastingen op basis van batterijen:systemen die gelijkstroombatterijstrengen of gelijkstroombussen gebruiken voor back-upenergie en die een betrouwbare omzetting van gelijkstroom naar wisselstroom vereisen bij stroomonderbrekingen.

Installatie en parallelle werking (praktische begeleiding)

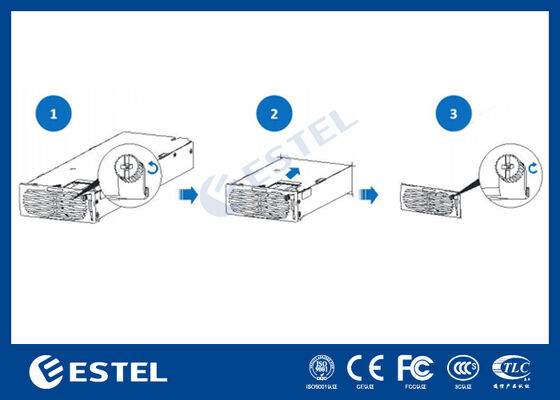

Montageplaats:Voorziet in een adequate ventilatie en houdt het weg van directe warmtebronnen en vocht.Gebruik de door de fabrikant gedefinieerde bevestigingsrails/gaten en koppelspecificaties.

Beginselen voor bedrading (typische beste praktijken):

1. Voorzien van conformiteitsbeschermingAC-invoer(breker/sluiting en aarding).

2. VerbindingAC-uitgangaan de beschermde ladingbus of distributie-eenheid.

3. VerbindingDC-invoer/uitvoeraan het DC-bus- of batterijstelsel per polariteit en kabelgrootte.

4. Gebruikbetrouwbare aardingen routebewakings-/communicatiekabels met afscherming en gescheidenheid van stroomkabels om EMI te verminderen.

Parallelle werking (maximaal 3 modules):

• Gebruik hetzelfde model/versies voor parallelle sets.

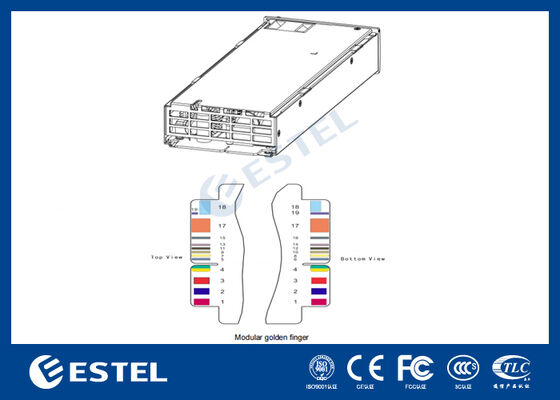

• Voldoen aan de gespecificeerde regels voor parallelle/communicatie bedrading en adressering (indien van toepassing).

• Houd de kabellengtes en de impedantie zo consistent mogelijk om een stabiele belastingverdeling te ondersteunen.

• Overweeg redundantieplanning (bv. capaciteitsmarge of N+1) op basis van de kritiek van de site.

Operationeel bericht / Voorzorgsmaatregelen

• Verwarming boven 45°C:in warme locaties een aanhoudende volledige bediening zonder voldoende luchtstroom te vermijden; de filters/verwarmingseenheden schoon te houden.

• Niet-condenserende luchtvochtigheidsvereiste:condensatie voorkomen in omgevingen met grote temperatuurschommelingen; indien nodig overwegen om kastenverwarmers/ontvochtiging te installeren.

• Overwegingen op grote hoogte:verminderde luchtdichtheid effecten koeling; reservevermogen en validatie van de thermische prestaties bij 4000 m.

• Gridfluctuatie en overspanningsbescherming:als het aanbod kan naderen300 Vcof is kwetsbaar voor bliksem, een passende overspanningsbescherming en stroomconditionering aan boord toepassen.
