DC-voedingssysteem met geïntegreerd beheer op afstand voor telecomnetwerken

Productoverzicht

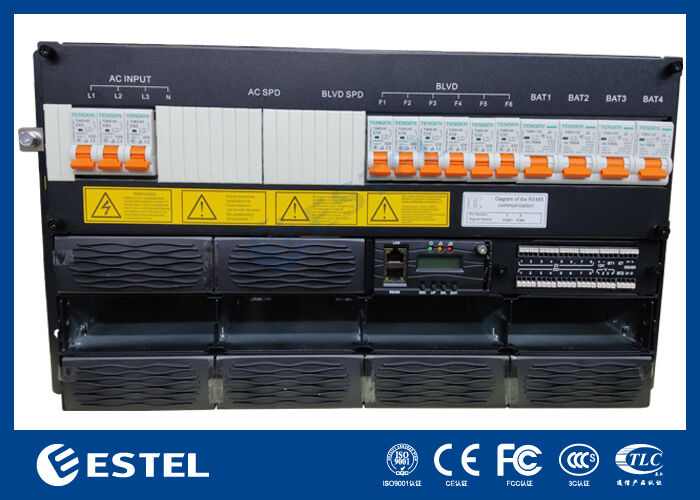

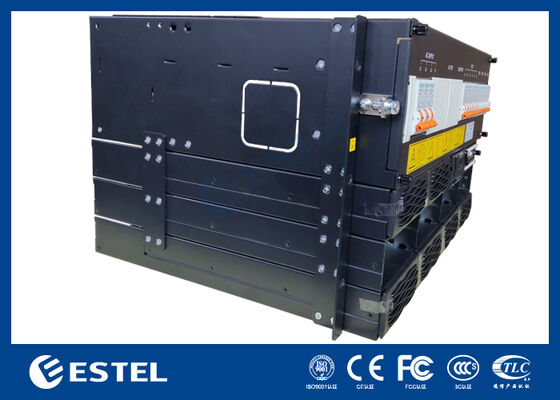

De ET48400 DC-rackvoedingssysteem biedt een DC-voedingsoplossing met hoge capaciteit en veerkracht, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die betrouwbare DC-voeding vereisen. Het accepteert 380VAC driefasige ingang en levert een stabiele DC-uitgang instelbaar tussen –43VDC tot –58VDC, met een nominale bedrijfspunt van –53,5VDC. Met een maximale uitgangscapaciteit van 24kW ondersteunt dit systeem op betrouwbare wijze installaties met een hoge vraag en bereikt het een energieconversie-efficiëntie van meer dan 96%.

Met een modulair en redundant ontwerp ondersteunt het systeem tot 8*3000W gelijkrichtermodules geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt. De gelijkrichters maken gebruik van geforceerde luchtkoeling, bereiken een bijna-eenheidvermogensfactor (≥0,99) en behouden een lage totale harmonische vervorming (THDi ≤5%) voor efficiënte en schone energieconversie. Met onderhoud aan de voorkant, bekabeling aan de bovenkant en IP20-bescherming benadrukt het 6U-rackmonteerbare chassis de operationele veiligheid, het onderhoudsgemak en de eenvoudige integratie in standaard 19-inch kasten.

Het DC-distributiepaneel is uitgerust met 4*100A/1P batterijstroomonderbrekers en bevat 2*schaalbare LLVD en een Battery Low Voltage Disconnect (BLVD)-functionaliteit voor veilig en flexibel stroombeheer. Systeemintelligentie wordt geleverd door een speciale controller met 3 analoge sensoringangen, 8 digitale statusingangen en 8 configureerbare droogcontactalarmlais. Bewaking en beheer op afstand zijn mogelijk via RS232/485- en SNMP-interfaces, terwijl een geïntegreerd LCD-scherm lokale statusweergave en configuratie mogelijk maakt.

Ontworpen om te presteren in veeleisende omstandigheden, werkt het systeem over een uitgebreid temperatuurbereik van –40℃ tot +65℃, verdraagt het relatieve vochtigheid van 5% tot 95% (niet-condenserend) en behoudt het volledige prestaties op hoogtes tot 3000 meter. Door een schaalbare modulaire architectuur te combineren met bewezen betrouwbaarheid, staat dit 24kW DC-voedingssysteem als een robuuste en schaalbare energieoplossing voor kritieke infrastructuur waar stroombeschikbaarheid van het grootste belang is.

Systeem

• Afmeting: 482,0(B) × 350,0(D) × 6U(H)

• Gewicht: ≤25 kg (zonder gelijkrichters)

• Koelmodus: Natuurlijke koeling

• Installatiemodus: Geïnstalleerd op 19-inch rack of in de kast

• Bekabelingsmodus: Boveninlaat en bovenuitlaat

• Onderhoudsmodus: Onderhoud aan de voorkant, ondersteuning voor modulegradatie

• Beschermingsniveau: IP20

AC-distributie

• Ingangsmodus: 380VAC driefasig, 3*63A/1P+N

• Ingangsfrequentie: 45–66Hz, nominale waarde: 50Hz/60Hz

DC-distributie

• Uitgangsspanning: –43 ~ –58VDC, nominale waarde: –53,5VDC

• Maximale capaciteit: 24kW (8*3kw, N+1 redundantie)

• Batterijstroomonderbrekers: 4*100A/1P

• Belastingsstroomonderbrekers:

• LLVD*2: Gebruikt met verdeelkast

• BLVD: 2*16A/1P+4*32A/1P

Gelijkrichter

• Ingangsspanning: 85VAC ~ 300VAC, nominaal 220VAC

• Efficiëntie: >96%

• Nominaal vermogen: 3000W (176–300VAC)

• Werktemperatuur: –40℃ ~ +75℃ (volledige uitgang onder 50℃)

• Afmeting: 106,5 mm (B) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤2 kg

• Koelmodus: Geforceerde koeling

• Vermogensfactor: ≥0,99

• THD: ≤5%

• DC-uitgang: –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A

Controller

• Model: MC2600

• Signaalingang: 3 AI (3 omgevingstemperatuur), 8 DI

• Alarmuitgang: 8 droog contact

• Communicatiepoort: RS232/485, SNMP

• Weergavemodus: LCD

Omgeving

• Bedrijfstemperatuur: –40℃ ~ +65℃ (volledige uitgang onder 50℃)

• Opslagtemperatuur: –40℃ ~ +70℃

• Bedrijfsvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (Als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, daalt de maximale bedrijfstemperatuur met 1℃ naarmate de hoogte met 200 m toeneemt.)
