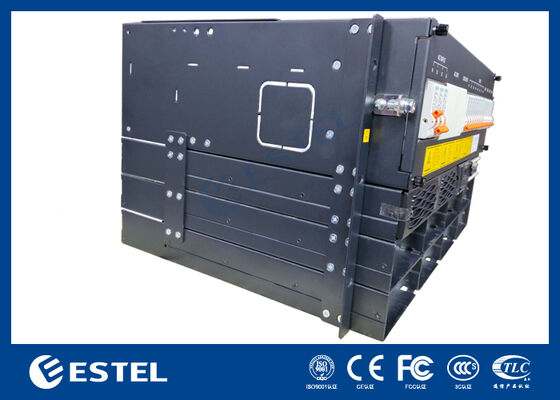

6U Telecom DC48V rectifier power system met geïntegreerde afstandsbediening

Productoverzicht

Het ET48400-M5E86B DC Rack Power System is ontworpen voor veeleisende telecommunicatie-, datacenter- en industriële toepassingen.Het accepteert een 380VAC driefase-invoer, met een stabiel, verstelbaar vermogen van ₹43VDC tot ₹58VDC (typisch ₹53.5VDC) bij een maximaal vermogen van 24 kW en een rendement van meer dan 96%.

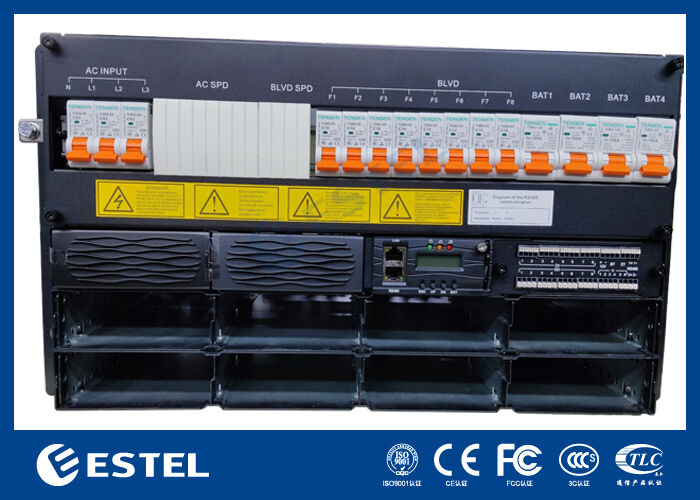

Het modulaire ontwerp ondersteunt N+1 redundantie met maximaal acht 3000W rechtgevermodules, elk met een hoog efficiënte omzetting met een vermogenfactor ≥ 0,99 en THDi ≤ 5%.Gehuisvest in een voor de bediening geoptimaliseerd 6U-chassis met toegang naar de voorzijde en kabels op het bovenste paneelHet systeem vereenvoudigt de installatie en het onderhoud. Het gelijkstroomverspreidingspaneel bevat 4 * 100A / 1P-batterijcircuitsluiters, schaalbare LLVD en BLVD voor flexibel stroombeheer.

Een speciale controller met analoge/digitale ingangen en configureerbare alarmerelaies, naast RS232/485 en SNMP-interfaces, zorgt voor uitgebreide lokale en externe monitoring.ontworpen voor betrouwbare werking in extreme omgevingen (~ 40 °C tot + 65 °C), tot 95% RH, 3000 m hoogte), biedt dit systeem een robuuste en schaalbare energiebasis voor kritieke infrastructuur.

Systemen

• Afmetingen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (zonder rechtgevers)

• Koelstand: natuurlijke koeling

• Installatiemodus: Installeerbaar op een rack van 19 inch of in de kast

• Kabelstand: bovenste inlaat en bovenste uitlaat

• Onderhoudsmodus: onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteunende module

• Beschermingsniveau: IP20

AC-verdeling

• Invoermodus:380VAC driefasig, 3*63A/1P+N

• Invoerfrequentie: 45 ∼ 66 Hz, nominale waarde: 50 Hz/60 Hz

DC-verdeling

• Uitgangsspanning: 43 ~ 58 VDC, nominale waarde: 53,5 VDC

• Maximale capaciteit:24kW ((8*3kw, N+1 redundantie)

• met een vermogen van niet meer dan 50 W4*100A/1P

• Vervaardiging uit de volgende categorieën:

• LLVD*2: Gebruikt met distributieboxen

• BLVD:4*16A/1P+4*10A/1P

Rectificator

• Inlaatspanning:85VAC ~ 300VAC, nominale 220VAC

• Efficiëntie: > 96%

• Nominaal vermogen: 3000 W (176 ∼ 300 VAC)

• Werktemperatuur: 40 °C tot +75 °C (vol vermogen onder 50 °C)

• Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Gewicht: ≤ 2 kg

• Koelstand: gedwongen koelen

• Vermogensfactor: ≥ 0.99

• THD: ≤ 5%

• Gelijkstroomuitgang: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A

Controller

• Model: MC2600

• Signalinvoer: 2 AI (2 omgevingstemperatuur), 8 DI

• Alarm: 8 droog contact

• Communicatiepoort: RS232/485, SNMP

• Displaymodus: LCD

Milieu

• Werktemperatuur: 40 °C tot + 65 °C (voluitgang onder 50 °C)

• Bergingstemperatuur: ¥40°C ~ +70°C

• Werkvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte tussen 2000 m en 3000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt.)
