ET48300-005 Ingebouwde stroomvoorziening voor een ononderbroken stroomvoorziening en een buitenkas

ET48300-005 Ingebouwd Voedingssysteem voor Noodstroomvoorziening en Buitenkast

ET48300-005 Ingebouwd DC-voedingssysteem Introductie

De ET48300-005 sub-rack voeding heeft een compact ontwerp van 5U hoogte om te voldoen aan de kritische toepassingsbehoeften van glasvezel- en microgolftransmissie, toegangsapparaten en schakelaars. Het systeem heeft een maximale vermogenscapaciteit van 300A, met AC-, batterij- en belasting-MCB's. Kabels zijn aan de voorkant toegankelijk met MCB's en stroomrails.

Belangrijkste Kenmerken

• Standaard 19-inch Breedte: Zorgt voor compatibiliteit voor breed gebruik.
• Compacte 5U Hoogte: Bespaart ruimte en verlaagt installatiekosten.
• Voorbediening en Kabeltoegang: Zorgt voor esthetische aantrekkingskracht en veilig onderhoud.
• Geavanceerd Batterijbeheer: Verlengt de levensduur van de batterij en biedt diverse communicatiepoorten (RS485, internetpoort, droge contacten) voor flexibele netwerken en externe monitoring.
• Hot-Swappable Gelijkrichter en Controller: Maakt eenvoudig en snel online onderhoud mogelijk.
• Breed Ingangsspanningsbereik (85-300Vac): Past zich aan verschillende stroomnetcondities aan.

Toepassingsscenario's

• Draadloze basisstations
• Transmissienetwerken
• Communicatienetwerken voor bedrijven

Specificaties

AC-distributie

• Ingangsmodus: 220VAC enkelfasig
• Ingangscapaciteit: 1 × 100A/2P
• Ingangsfrequentie: 45~65Hz (nominale waarde: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

DC-distributie

• Uitgangsspanning: -43 tot -58VDC (nominale waarde: -53.5VDC)
• Maximale Capaciteit: 18kW
• Batterijschakelaar: 2 × 125A (1-polig)
• Belastingsschakelaars:
  • LVD: 32A (1-polig) × 2 + 40A (1-polig) × 2 + 63A (1-polig) × 3
  • BLVD: 6A (1-polig) × 2 + 10A (1-polig) × 2 + 16A (1-polig) × 2
• Gelijkrichter Ingangsspanning: 85VAC tot 300VAC (nominaal 220VAC)
• Efficiëntie: >96%
• Nominaal Vermogen: 3000W (176~300VAC)
• Werktemperatuur: -40°C tot +75°C (volledige output onder 50°C)
• Afmeting: 106.5mm(B) × 286mm(D) × 41.5mm(1U/H)
• Gewicht: ≤2kg
• Koelmodus: Geforceerde koeling
• Arbeidsfactor: ≥0.99
• THD: ≤5%

Controller

• Signaalingang: 4 AI (3 Batterijtemp., 1 omgevingstemp), 7 DI (SPD, 6 gemeenschappelijke DI)
• Alarmuitgang: 6 droge contacten
• Communicatiepoort: RS485, SNMP
• Weergavemodus: LCD

Omgeving

• Bedrijfstemperatuur: -40°C tot +75°C (volledige output onder 50°C)
• Opslagtemperatuur: -40°C tot +70°C
• Bedrijfsvochtigheid: 5% tot 95% (niet-condenserend)
• Hoogte: 0 tot 3000m (Voor hoogtes tussen 2000m en 3000m, daalt de maximale bedrijfstemperatuur met 1°C voor elke 200m stijging in hoogte.)

Dit overzicht biedt een uitgebreid inzicht in het ET48300-005 ingebouwde DC-voedingssysteem, ontworpen voor betrouwbaarheid en efficiëntie in diverse telecomtoepassingen.

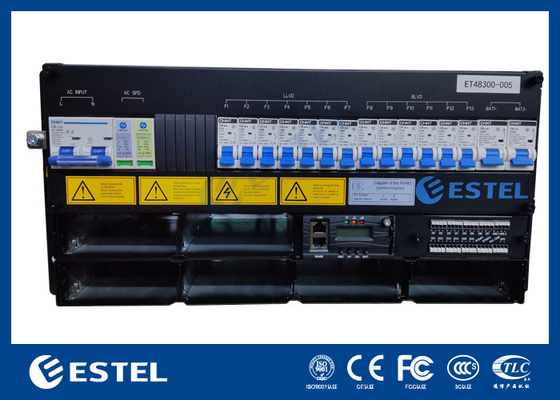

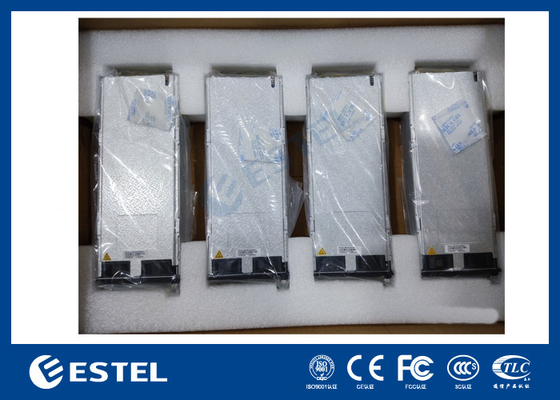

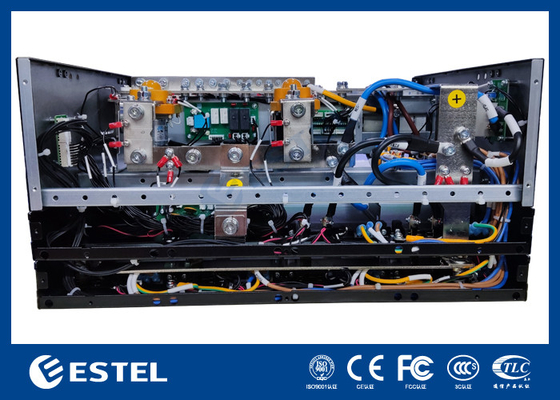

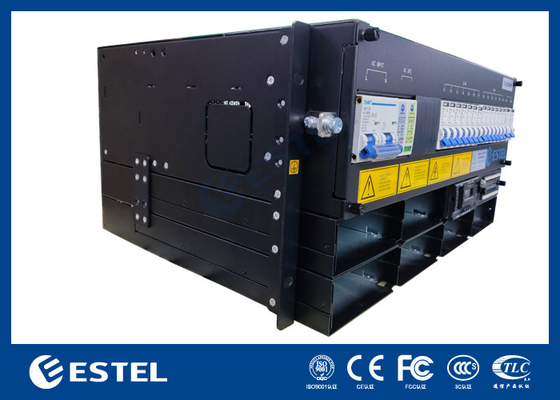

ET48300-005 Ingebouwd Voedingssysteem Afbeeldingen:
