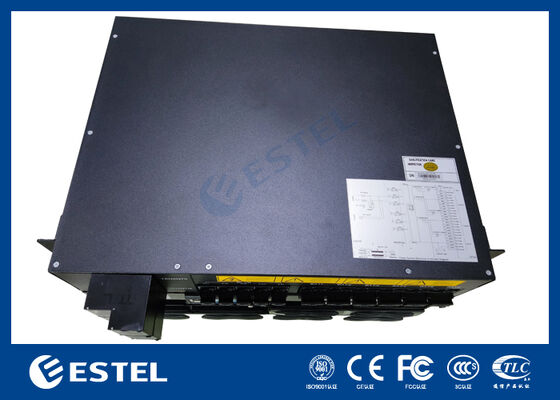

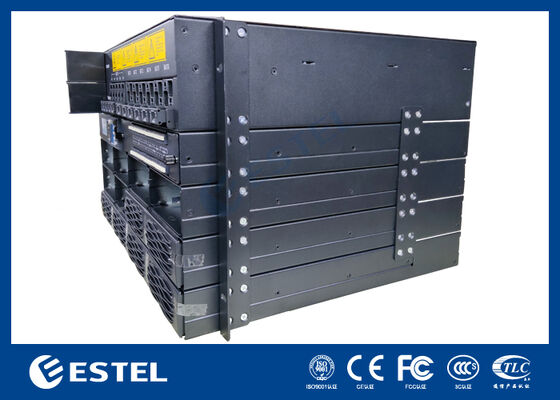

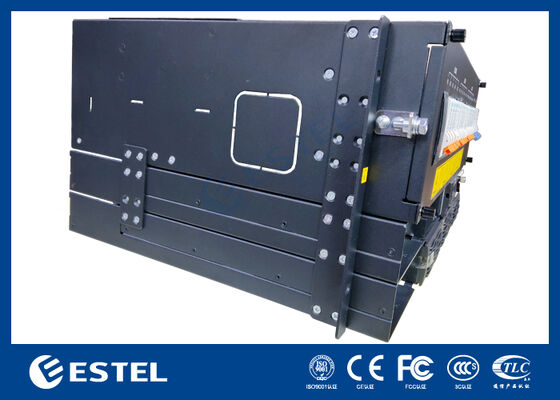

19 inch modulair gelijkstroomverspreidingssysteem voor telecomnetwerken met batterij-invoer en geïntegreerde monitoring
Productdetails
19 inch modulair DC-stroomsysteem
,telecom-energieverdeling met batterij-invoer
,geïntegreerd systeem voor het monitoren van telecom-energie
19-inch modulair gelijkstroomstroomdistributiesysteem voor telecomnetwerken met batterij-ingangen en geïntegreerde monitoring
Productbeschrijving van DC-stroomdistributiesysteem
Het 19-inch modulaire DC-stroomdistributiesysteem is ontworpen voor telecomtoepassingen waarbij betrouwbare en gecentraliseerde DC-stroomdistributie essentieel is. Het systeem is ideaal voor telecomkasten, communicatieruimtes en datacenters en ondersteunt de stroomverdeling voor een breed scala aan telecomapparatuur. De unit biedt modulaire voedingsuitgangen en batterij-ingangen en is uitgerust met een controller voor eenvoudige monitoring en bediening.
Belangrijkste kenmerken van het DC-stroomdistributiesysteem
-
Hoge stroomcapaciteit: ontworpen voor veeleisende telecomtoepassingen met een zeer efficiënte stroomverdeling.
-
Modulair ontwerp: Flexibele configuraties met meerdere DC-feederuitgangen en batterij-ingangen voor redundantie.
-
Geïntegreerde monitoring: De ingebouwde controller biedt realtime feedback over de stroomstatus, alarmen en systeemstatus.
-
Indeling met toegang aan de voorzijde: Vereenvoudigt bedrading, service en doorlopend onderhoud zonder de unit uit het rack te verwijderen.
-
Communicatiepoorten: Inclusief LAN- en RS485-poorten voor bewaking op afstand en datacommunicatie.
Technische specificaties van DC-stroomdistributiesysteem
|
Item |
Specificatie |
|
Model |
19-inch modulair gelijkstroomstroomdistributiesysteem |
|
Producttype |
Modulair, in een rack gemonteerd gelijkstroomstroomdistributiesysteem |
|
Installatietype |
Installatie in 19-inch rack of kast |
|
Chassisstructuur |
Laag profiel, metalen chassis met toegang aan de voorkant |
|
Nominaal vermogen |
8 kW tot 21 kW (afhankelijk van configuratie) |
|
Ingangsspanning (AC) |
176–300 V AC (ingang met breed bereik voor flexibiliteit) |
|
Uitgangsspanning (DC) |
−48 V DC (standaard telecomspanning) |
|
Uitvoerhoeveelheid feeder |
8 feederuitgangen, gelabeld F1 tot F8 |
|
Hoeveelheid batterij-invoer |
2 batterij-ingangen, gelabeld BAT1 en BAT2 |
|
Laad ontkoppelingslabel |
1 positie gemarkeerd BLVD |
|
Controllerinterface |
Geïntegreerd LCD-display met status-LED's en bedieningstoetsen |
|
Controller-toetsen |
4 toetsen: ESC, OMHOOG, DN, ENT |
|
Communicatiepoorten |
1 LAN-poort, 1 RS485-poort voor communicatie op afstand |
|
Digitale ingangsterminals |
7 DI-klemmen, gelabeld DI 1–7 |
|
Digitale uitgangsterminals |
6 DO-klemmen, gelabeld DO 1–6 |
|
Hulpsignaalmarkering |
Markeringen voor 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Signaalaansluitblok |
Inclusief RS485+ / RS485- klemmenblok |
|
Koeling |
Efficiënt luchtkoelsysteem voor omgevingen met hoge temperaturen |
|
Indeling frontverdeling |
Secties voor feeder, batterij, controller en terminal geïntegreerd in één frontpaneel |
|
Montagemateriaal |
Inclusief rack-oren voor veilige installatie in telecomkasten |
|
Mechanische toegang |
Bediening aan de voorzijde voor eenvoudig onderhoud en upgrades |
Bedrijfsrichtlijnen voor gelijkstroomdistributiesystemen
-
Installatie: Monteer het DC-stroomverdeelsysteem in een 19-inch rek met behulp van de meegeleverde zijmontagebeugels.
-
Feederaansluitingen: Sluit de DC-feederuitgangen aan op de apparatuur via de F1 tot F8-terminals, afhankelijk van uw installatieontwerp.
-
Batterij-integratie: Zorg voor de juiste polariteit bij het aansluiten van de BAT1- en BAT2-ingangen op de back-upbatterijreeksen.
-
Bewaking op afstand: Gebruik de LAN- of RS485-interface om het systeem te koppelen aan een bewakingsplatform op afstand voor realtime waarschuwingen en het volgen van prestaties.
-
Signaalbedrading: Externe signalen (bijv. DI, DO, TEMP, BAT, ENV) moeten voor bewakingsdoeleinden worden aangesloten via het speciale signaalklemmenblok.
-
