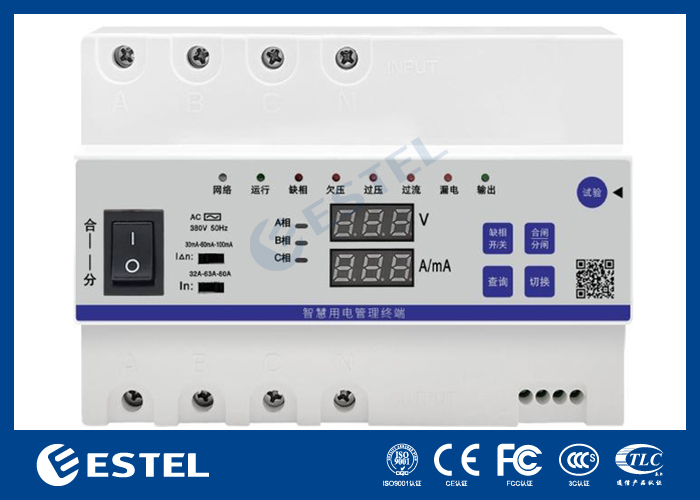

Telecom Power System Driefasige 80A Smart Electricity Management Terminal met cloudcontrole

Driefasige intelligente stroomverbruiksbeheerterminal 80A/driefasige vierdraads. Isolatie van spanningvoerende delen ten opzichte van de behuizing is 500VDC.

I. Productoverzicht:

De driefasige intelligente stroomverbruiksbeheerterminal integreert alle functies van de driefasige kWh-meter, getimede schakelaarcontroller, stroomonderbreker (luchtschakelaar), lekstroombeveiliging, over- en onderspanningsuitschakeling, faseverliesbeveiliging en beschikt over een krachtig cloudplatformbeheersysteem, waarmee u stroomverbruiksbeveiligingsfuncties kunt configureren, de bedrijfsstatus van apparaten in realtime kunt bewaken en apparaatschakelaars via netwerk kunt bedienen, enz. De beveiliging integreert intelligente besturingsfuncties zoals netwerkcommunicatie, elektrische energiestatistieken, getimede schakelaarbesturing, lekstroombeveiliging, overstroombeveiliging, onderspannings-/geen-spanningsbeveiliging, overspanningsbeveiliging, faseverliesbeveiliging, foutgeheugen, netwerkmonitoring en real-time weergave, controle voor het sluiten, enz., en het product wordt veel gebruikt in stroombeveiliging van onbemande openbare voorzieningen zoals telecommunicatie, elektrische stroom, beveiliging, transport, enz., om de kosten van handmatige onderhoud aanzienlijk te verlagen en de bedrijfsefficiëntie van apparaten effectief te verbeteren.

II. Productfuncties:

1. Stroomverbruiksstatistieken:

De beveiliging heeft driefasige stroomverbruiksstatistieken en de nauwkeurigheid van de stroomverbruiksstatistieken bereikt graad 1 of minder. Op de eerste dag van elke maand worden de stroomverbruiksstatistieken van de vorige maand automatisch op nul gezet.

2. Tijdschakeling

Met de real-time tijdregistratiefunctie en 8 groepen timers kan de beveiliging de tijd kalibreren en de tijd van de timer in realtime instellen via het cloudplatformbeheersysteem, waardoor de getimede schakeling van de beveiliging wordt bereikt.

3. Real-time weergave (instelbaar)

De beveiliging kan de huidige spanning van elke fase en de totale reststroomwaarde (lekstroom) in realtime weergeven. Bij een storing wordt de foutwaarde vergrendeld en weergegeven, wat handig is voor klanten om het elektriciteitsnet te bewaken. De weergave staat standaard altijd aan.

Wanneer de indicator van de overeenkomstige fase brandt, worden de real-time spanning en stroom van die fase weergegeven. Wanneer de totale reststroom wordt weergegeven, branden de indicatoren van alle drie de fasen en wordt informatie zoals "IE=012" weergegeven, wat betekent dat de huidige totale reststroom 12mA is.

4. Lekstroombeveiliging (instelbaar)

Wanneer er een lekstroom van 15-30mA (standaard) in de lijn is, schakelt de beveiliging binnen 0,1 seconde uit. De lekstroombedrijfswaarde is instelbaar. Lekstroom niet-bedrijfsstroom = 1/2 IΔn, lekstroombedrijfsstroom = IΔn. Deze bedrijfsdrempel kan worden ingesteld via het cloudplatformbeheersysteem of het toetsenbord van het apparaatpaneel.

5. Overstroombeveiliging (instelbaar)

Als de stroom in een of meer fasen van het driefasige circuit groter is dan de overstroomwaarde, of gedurende een periode groter dan 3 keer de overstroomwaarde (beschouwd als kortsluiting), schakelt de beveiliging onmiddellijk uit ter bescherming. Deze bedrijfsdrempel kan worden ingesteld via het cloudplatformbeheersysteem of het toetsenbord van het apparaatpaneel.

6. Onderspanningsbeveiliging (instelbaar)

Wanneer de spanningen in alle drie de fasen lager zijn dan 160V (standaard), maar allemaal groter dan 90V, wordt dit beschouwd als onderspanning en schakelt de beveiliging uit. Wanneer de spanning van een of meer fasen van het driefasige circuit terugkeert naar de normale waarde (>170V), sluit de beveiliging automatisch en wordt deze bekrachtigd. Deze bedrijfsdrempel kan worden ingesteld via het cloudplatformbeheersysteem of het toetsenbord van het apparaatpaneel.

7. Geen-spanningsbeveiliging/geen-spanning uitschakeling

Wanneer de spanningen in alle drie de fasen lager zijn dan 90V, wordt dit beschouwd als geen spanning (netstroomstoring) en schakelt de beveiliging onmiddellijk uit. Wanneer een of meer fasen van het driefasige circuit weer worden ingeschakeld, beoordeelt de beveiliging of deze moet worden gesloten op basis van de sluitvoorwaarden.

8. Overspanningsbeveiliging (instelbaar)

Wanneer de spanningswaarde in een of meer fasen van het driefasige circuit groter is dan 280V (standaard), wordt dit beschouwd als overspanning en schakelt de beveiliging onmiddellijk uit. Wanneer de spanning van alle drie de fasen lager is dan de normale waarde (<280V), sluit de beveiliging automatisch en wordt deze bekrachtigd.

9. Faseverliesbeveiliging (instelbaar)

Wanneer de spanningswaarde van een of twee fasen van het driefasige circuit lager is dan 90V, wordt dit beschouwd als faseverlies en schakelt de beveiliging onmiddellijk uit. Wanneer de spanning van alle drie de fasen terugkeert naar de normale waarde (>170V), beoordeelt de beveiliging of deze moet worden gesloten op basis van de sluitvoorwaarden. De faseverliesbeveiligingsfunctie staat standaard uit.

10. Handmatige aan/uit-test

(1) Druk handmatig op de testknop om de lekstroom te simuleren, de spanningvoerende draden van alle drie de fasen van de beveiliging worden uitgeschakeld zonder output. Aan het einde van de foutvertraging beoordeelt de beveiliging of deze moet worden gesloten op basis van de sluitvoorwaarden.

(2) Open handmatig de stroomschakelaar, de spanningvoerende draden van alle drie de fasen van de beveiliging worden uitgeschakeld zonder output. Sluit de stroomschakelaar opnieuw en de beveiliging beoordeelt of deze moet worden gesloten op basis van de sluitvoorwaarden na een paar seconden.

11. Externe communicatie (optioneel)

Het apparaat ondersteunt seriële communicatie (met 232- of 485-communicatie-interface), die niet alleen de schakelstatus van het apparaat kan besturen, maar ook de huidige spanning, lekstroom en andere informatie van het apparaat in realtime kan bewaken. Klanten die dit type functie nodig hebben, moeten contact opnemen met de fabrikant voordat ze een bestelling plaatsen.

12. Netwerkcommunicatie (optioneel)

Het apparaat ondersteunt bekabelde Ethernet TCP/IP-netwerkcommunicatie en 4G cat.1 TCP-netwerkcommunicatie en kan de schakelstatus van het apparaat besturen en de huidige spanning, lekstroom en andere informatie van het apparaat in realtime bewaken via het cloudplatform. Klanten die dit type functie nodig hebben, moeten contact opnemen met de fabrikant voordat ze een bestelling plaatsen.

III. Belangrijkste technische parameters van de driefasige intelligente stroomverbruiksbeheerterminal (380V/80A)

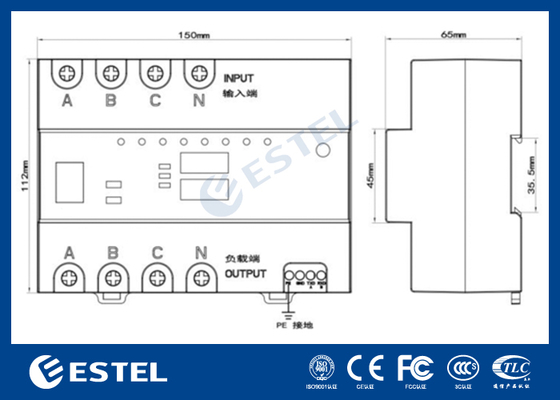

IV. Productuiterlijk, apparaatinstallatie en afmetingen

(1) Klanten kunnen ervoor kiezen om de "faseverliesbeveiliging" in te schakelen op basis van hun behoeften (standaard uit), maar bij gebruik van deze beveiliging moet fase A stroom hebben, anders koppelt de beveiliging de belasting los en stopt deze met werken.

(2) Installeer een bliksembeveiliging (overspanningsbeveiliging) volgens de behoeften van het project. Als er een stroomonderbreker en een bliksembeveiliging zijn, moeten beide aan de voorkant van deze beveiliging worden geïnstalleerd.

(3) Sluit aan op de driefasige vierdraads 380V-voeding volgens de markeringen op het beveiligingspaneel (de nulleider moet door deze beveiliging gaan), en let erop dat de ingang en uitgang niet kunnen worden omgekeerd. Als er een aarddraad is, aard deze dan betrouwbaar om de overspanningsweerstand van de beveiliging te verbeteren.

(4) Installeer de beveiliging in het chassis en bij installatie buitenshuis moet deze goed worden beschermd tegen regen en zonlicht.

(5) Als de bijbehorende rode foutindicator brandt nadat de beveiliging 8 seconden is bekrachtigd, geeft dit aan dat er een bijbehorende fout in de lijn is en moet de bijbehorende lijn worden gecontroleerd.
