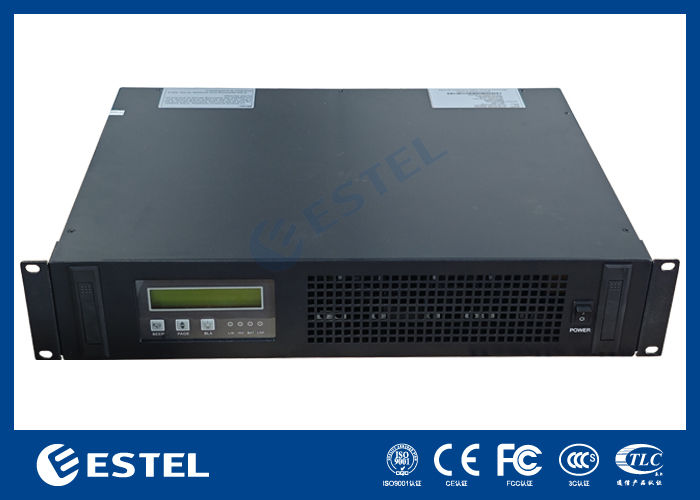

Inverter stroomvoorziening DC48 2KVA 120V 60HZ voor stroom- en communicatiesystemen
Basis eigenschappen
Plaats van herkomst:
Shenzhen, China (Mainland)
Merknaam:
ESTEL
Certificering:
ISO9001, CE, 3C, FCC, TLC
Modelnummer:
EU-RLIS120K-2000VAN
Handelsgoederen
Minimale bestelhoeveelheid:
1
Prijs:
358-2143 usd
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union
Leveringscapaciteit:
20,000 sets per month
Productoverzicht
Inverter voedingsbron 1.Specificaties van de invertervermogen QST048/020C-J2A DC-invoer Nominale ingangsspanning (Vdc) - 48 Nominale invoerstroom (A) 38 Toestemmingsbereik van de stroomtoevoer Werkspanning -40v ~ -58,8v Startspanning -42v ~ -57v AC-bypass-invoer Toegestane bypassspanning (Vac) 120...
Productdetails
Markeren:
48 V gelijkstroomomvormer
,Telecomsysteem voor 2 KVA
,120 V 60 Hz communicatie-omvormer
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Productbeschrijving
Inverter voedingsbron
1.Specificaties van de invertervermogen
| QST048/020C-J2A | ||
| DC-invoer | Nominale ingangsspanning (Vdc) | - 48 |
| Nominale invoerstroom (A) | 38 | |
| Toestemmingsbereik van de stroomtoevoer |
Werkspanning -40v ~ -58,8v Startspanning -42v ~ -57v |
|
| AC-bypass-invoer | Toegestane bypassspanning (Vac) | 120±20% |
| Nominale invoerstroom (A) | 13.3 | |
| Bijpassomrekeningstijd (ms) | ≤ 10 ms | |
| AC-uitgang | Nominale capaciteit (VA) | 2000 |
| Nominaal uitgangsvermogen (W) | 1600 | |
| Nominale uitgangsspanning en frequentie | 120Vac, 60Hz | |
| Nominale uitgangsstroom (A) | 13.3 | |
| Genauigheid van de uitgangsspanning (A) | 120±3% | |
| Uitgangsfrequentie nauwkeurigheid (Hz) | 60 ± 0,1% | |
| Waafvormvervorming (THD) | ≤ 3% (lineaire belasting) | |
| Dynamische reactie | 10% (belasting 25% ←→100%) | |
| Vermogensfactor (PF) | 0.8 | |
| Overbelastingvermogen | ≥ 100% ~ 125%, 10 minuten; 125% ~ 150%, 15 seconden; 150%, onmiddellijk uitschakelen | |
| Efficiëntie van de omvormer | ≥ 85% (80% weerstandsbelasting) | |
|
Inverter omrekentijd (ms) |
≤ 4 ms | |
| werkomgeving | Isolatievermogen (in- en uitgang) | 1500Vac, 1 minuut |
| Ruis (1 meter) | ≤ 65 dB | |
| Omgevingstemperatuur | -5°C~+40°C | |
| luchtvochtigheid | 0~90%, geen condensatie | |
| Gebruikhoogte (m) | ≤ 1000 | |
| Mechanische afmetingen | Standaard rek | 19 inch 2U Rack Mount |
| Gewicht (kg) | 8 | |
| Beschermingsfunctie | Inlaatonderspanning, inlaatoverspanningsbescherming; uitgangsoverbelastingbescherming, uitgangskortsluitingsbescherming | |
2Schema van het werkingsprincipe van de invertervoeding

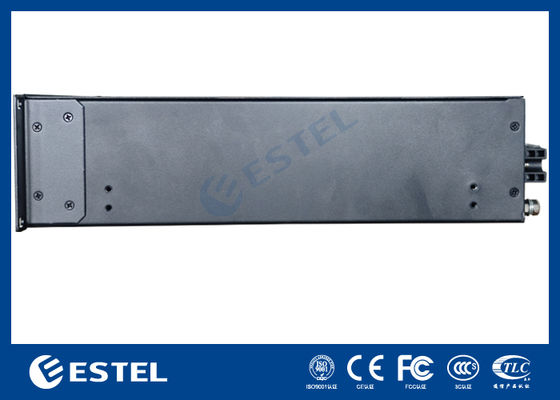

3. Uiterlijk afmetingen

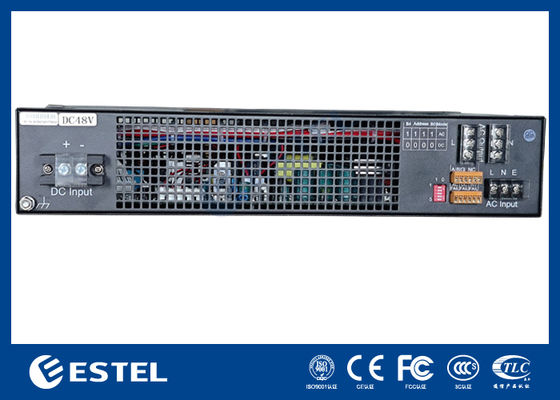

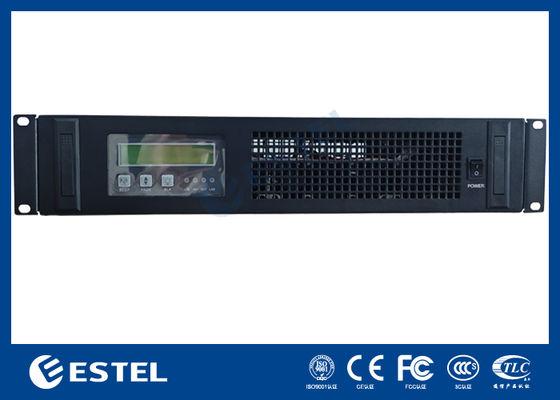

19 inch 2U Rack Mount Front & Rear View
| Naam van de haven | Beschrijving van de functie | Opmerkingen | |
| DC-invoer + | Invoer van de batterij + | Invoer van gelijkstroommodule is positief | |
| DC-invoer - | Input van de batterij - | Invoer van gelijkstroommodule negatief | |
| AC-uitgang l | AC-uitgang l | Uitgangslijn | |
| AC-uitgang n | AC-uitgang n | Uitgang nullijn | |
|
AC-invoer
|
L | AC-invoer l | Invoer firewire |
| N | AC-invoer n | Invoer nullijn | |
| E | Ground | Aarddraad | |
|
Droog contact |
Stroomonderbreking | Twee punten zijn verbonden wanneer de fout optreedt | |
| Gelijkstroomfout | Twee punten zijn verbonden wanneer de fout optreedt | ||
| Fout van de omvormer | Twee punten zijn verbonden wanneer de fout optreedt | ||
|
Communicatie-interface |
Een | RS485A | |
| B. | RS485B | ||
| G | GND | ||
| DIP-schakelaar |
Selectie van de modus: nummer 1, "1" AC-hoofdeenheid; "0" gelijkstroomvoorziening. Het bo-b3(2-5) adres varieert van 00 tot 15, het laagste is 0, en het hoogste is 15. Je kunt 15 adressen instellen. |
Na het bedienen van de schakelaar Om de stroomvoorziening te herstarten om van kracht te worden DIP-schakelaar naar de cijferzijde is 1, naar geen zijde is 0 (0000-1111) |
|
