Inverter stroomtoevoer DC48 5KVA 120V 60HZ Inverter voor energie- en communicatiesystemen
Basis eigenschappen
Plaats van herkomst:
Shenzhen, China (Mainland)
Merknaam:
ESTEL
Certificering:
ISO9001, CE, 3C, FCC, TLC
Modelnummer:
EU-RLIS120K-5000VAN
Handelsgoederen
Minimale bestelhoeveelheid:
1
Prijs:
358-2143 usd
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union
Leveringscapaciteit:
20,000 sets per month
Productoverzicht
Omvormer voeding 1. Specificaties omvormer QST048120/050C-J4A DC-ingang Nominale ingangsspanning (Vdc) -48 Nominale ingangsstroom (A) 95 Toegestane bereik DC-ingangsspanning Werkspanning -40v ~ -58.8v Opstartspanning -42v ~ -57v AC bypass-ingang Toegestane bypass-spanning (Vac) 120±20% Nominale ...
Productdetails
Markeren:
5 KVA telecom-omvormer
,DC48V-omvormer voor energiesystemen
,120 V 60 Hz communicatie-omvormer
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Productbeschrijving
Omvormer voeding
1. Specificaties omvormer
| QST048120/050C-J4A | ||
| DC-ingang | Nominale ingangsspanning (Vdc) | -48 |
| Nominale ingangsstroom (A) | 95 | |
| Toegestane bereik DC-ingangsspanning |
Werkspanning -40v ~ -58.8v Opstartspanning -42v ~ -57v |
|
| AC bypass-ingang | Toegestane bypass-spanning (Vac) | 120±20% |
| Nominale ingangsstroom (A) | 33.3 | |
| Bypass omschakeltijd (ms) | ≤4ms | |
| AC-uitgang | Nominaal vermogen (VA) | 5000 |
| Nominaal uitgangsvermogen (W) | 4000 | |
| Nominale uitgangsspanning en frequentie | 120Vac,60Hz | |
| Nominale uitgangsstroom (A) | 33.3 | |
| Nauwkeurigheid uitgangsspanning (A) | 120±3% | |
| Nauwkeurigheid uitgangsfrequentie (Hz) | 60±0.1% | |
| Vervormingsfactor golfvorm (THD) | ≤3% (lineaire belasting) | |
| Dynamische respons | 10% (belasting 25% ←→100%) | |
| Vermogensfactor (PF) | 0.8 | |
| Overbelastingscapaciteit | ≥100%~125%, 10 minuten; 125%~150%, 15 seconden; 150%, onmiddellijk uitschakelen | |
| Omvormer efficiëntie | ≥85% (80% resistieve belasting) | |
|
Omvormer omschakeltijd (ms) |
≤4ms | |
| Werkomgeving | Isolatieweerstand (ingang en uitgang) | 1500Vac, 1 minuut |
| Geluid (1 meter) | ≤65dB | |
| Omgevingstemperatuur | -5℃~+40℃ | |
| Vochtigheid | 0~90%, geen condensatie | |
| Gebruikshoogte (m) | ≤1000 | |
| Mechanische afmetingen | Standaard rack | 19 inch 4U Rack Mount |
| Gewicht (Kg) | 15 | |
| Beschermingsfunctie | Onderspanning ingang, overspanning ingang bescherming; overbelasting uitgang bescherming, kortsluiting uitgang bescherming | |
2. Werkingsprincipe diagram omvormer
3. Uiterlijke afmetingen

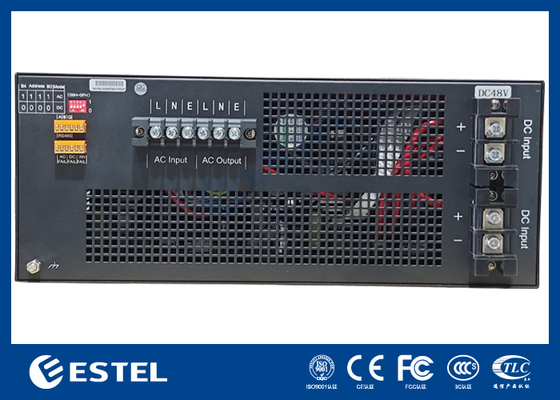

DC48V 5KVA Achteraanzicht

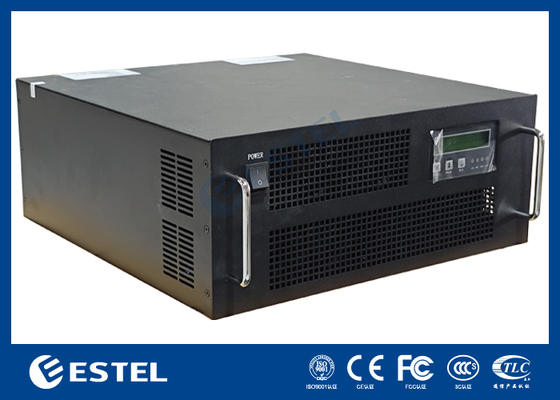

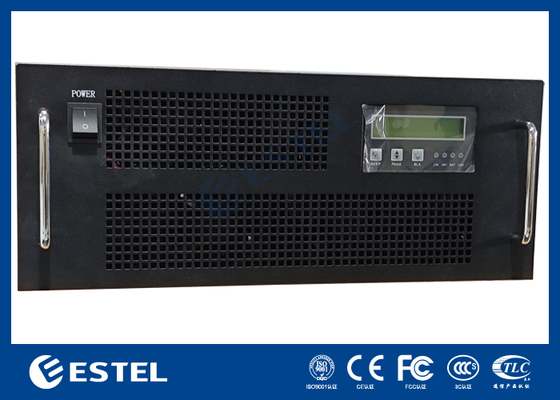

19 inch 4U Rack Mount Voor- en Achteraanzicht
| Poortnaam | Functiebeschrijving | Opmerkingen | |
| DC-ingang + | Accu-ingang + | DC-module ingang is positief | |
| DC-ingang - | Accu-ingang - | DC-module ingang negatief | |
| AC-uitgang l | AC-uitgang L | Uitgangslijn | |
| AC-uitgang n | AC-uitgang N | Uitgangs nuldraad | |
|
AC-ingang
|
L | AC-ingang L | Ingangslijn |
| N | AC-ingang N | Ingangs nuldraad | |
| E | Aarde | Aardedraad | |
|
Droog contact |
Netfout | Twee punten zijn verbonden wanneer de fout optreedt | |
| DC-fout | Twee punten zijn verbonden wanneer de fout optreedt | ||
| Omvormer fout | Twee punten zijn verbonden wanneer de fout optreedt | ||
|
Communicatie-interface |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| DIP-schakelaar |
Modus selectie: Nr. 1 nummer, "1" AC hoofdeenheid; "0" is DC voeding. De bo-b3(2-5) adresbereiken van 00 tot 15, de laagste is 0 en de hoogste is 15. U kunt 15 adressen instellen. |
Na het bedienen van de draaischakelaar Om de voeding opnieuw op te starten om van kracht te worden DIP-schakelaar naar de nummerzijde is 1, naar geen zijde is 0 (0000-1111) |
|
