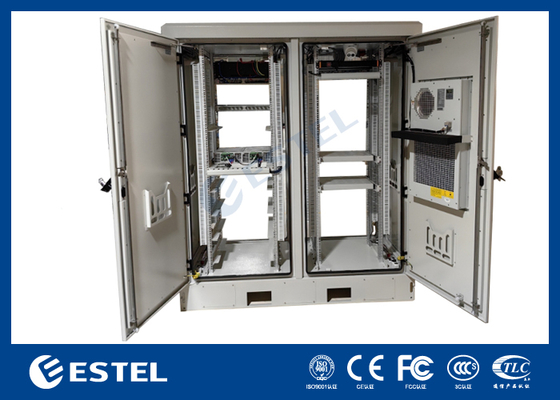

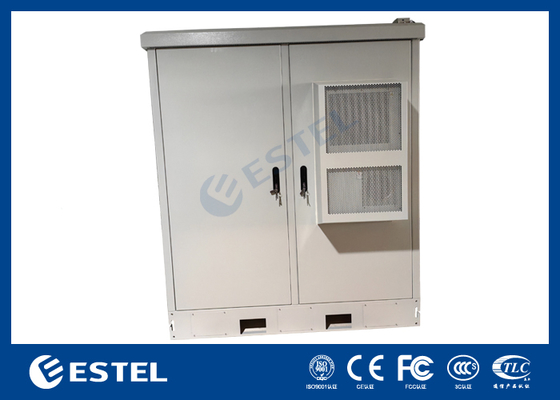

Outdoor Telecom Power System met geïntegreerde kast en pure batterijkast voor prestaties in ruwe omgevingen
Basis eigenschappen
Plaats van herkomst:
Shenzhen, China (Mainland)
Merknaam:
ESTEL
Certificering:
ISO9001, CE, 3C, FCC, TLC
Modelnummer:
20209M-0002
Handelsgoederen
Minimale bestelhoeveelheid:
1
Prijs:
358-2143 usd
Betalingsvoorwaarden:
L/C, D/A, D/P, T/T, Western Union
Leveringscapaciteit:
20,000 sets per month
Productoverzicht
1 geïntegreerde kast + 1 pure batterijkast Basis informatie van een enkele kast Serienummer Item Parameter Externe afmetingen kast 1600mm (B) * 1600mm (D) * 2200mm (H) (exclusief rand en uitsteeksels aan de voor- en zijkant) Enkellaagse metalen behuizing, geschikt voor buitenomgeving Basishoogte ...
Productdetails
Markeren:
Buitenste telecom-energiesysteem met kast
,Telecomsysteem met zuivere batterij
,Harde omgeving telecom power cabinet
Cabinet External Dimensions:
1600mm (W) * 1600mm (D) * 2200mm (H )
Base Height:
150mm
Cabinet Material:
1.5mm hot-dip galvanized sheet + 20mm PEF
Cabinet Coating Color:
RAL7035
Protection Level:
IP55
Delivery Form:
Fully packed delivery (wooden box)
Installation:
Floor mounting
Cooling:
1500W DC air conditioner
Productbeschrijving
1 geïntegreerde kast + 1 pure batterijkast
Basis informatie van een enkele kast
| Serienummer | Item | Parameter |
|
|
Externe afmetingen kast |
1600mm (B) * 1600mm (D) * 2200mm (H) (exclusief rand en uitsteeksels aan de voor- en zijkant) Enkellaagse metalen behuizing, geschikt voor buitenomgeving |
|
|
Basishoogte | 150mm |
|
|
Gewicht | / |
|
|
Kastmateriaal | 1,5 mm thermisch verzinkte plaat + 20 mm PEF |
|
|
Kleur kastcoating | RAL7035 |
|
|
Beschermingsniveau | IP55 |
|
|
Leveringsvorm | Volledig verpakte levering (houten kist) |
|
|
Installatie | Vloermontage |
1 geïntegreerde kast
| Serienummer | Onderdeelnaam | Specificatie | Hoeveelheid | Eenheid | Opmerking |
|
|
Basis | 1600*1600*150mm | 1 | stuks | |
|
|
Kastdeur | Voor- en achterdeuren | 4 | stuks | |
|
|

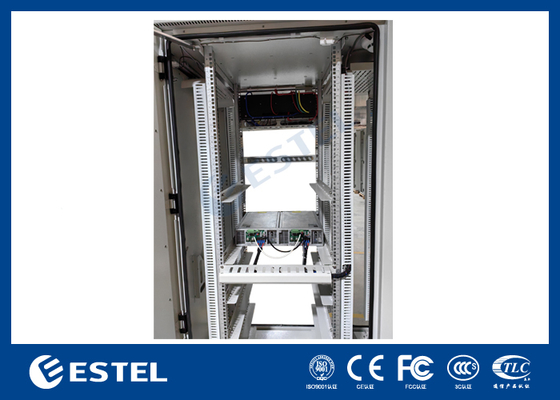

Interne ruimte | 19-inch 4*42 U-rek | 1 | stuks | |
|
|
Koeling | 1500W DC airconditioner | 2 | stuks | Eén is geïnstalleerd op de voordeur en de andere op de achterdeur |
|
|
Noodventilator | -48VDC, 4 12038 ventilatoren, IP55 bescherming, met thermostaat | 1 | stuks | |
|
|
Slot | Driepunts anti-diefstal koppelslot (A7121-A112) | 4 | stuks | |
|
|
Documentenmap | Voor het plaatsen van A4-mappen | 2 | stuks | |
|
|
Aardingskoperen rail | Doorsnede 60 mm², uitgerust met 6 M6 schroeven + 3 M8 schroeven | 1 | stuks | |
|
|
LED-verlichting | -48VDC, LED-licht + schakelaar | 4 | stuks | |
|
|
Voeding | Fotovoltaïsch 60kW + Gelijkrichter 24KW | 1 | stuks | |
|
|
Batterij | LFELI-48200, -48V 200Ah | 12 | stuks | |
|
|
Omvormer | 4KW, 1U | 1 | stuks | |
|
|
FSU | PM5000, inclusief deursensoren, rooksensoren, watersensoren, temperatuur- en vochtigheidssensoren | 1 | set | |
|
|
Kabelinvoer | Gebruikt voor kabelinvoer en -uitvoer | 16 | stuks | Gelegen aan de onderkant van de kast |
|
|
Basis afdichtingsplaat | Basis afdichtingsplaat en montageschroeven | 1 | set | Verpakkingsaccessoires |
|
|
Afdichtingscement | Gebruikt om kabelin- en uitgangen af te dichten | 1 | stuks | Verpakkingsaccessoires |
|
|
Expansiebouten | M12*120 SUS304 | 8 | stuks | Verpakkingsaccessoires |
|
|
Bedrijfstemperatuur | -5 tot 55°C | |||
|
|
Bedrijfsvochtigheid | 5%~95% | |||
|
|
Hoogte | Zand/zandsteen hoogte maximaal 3000m |
1 batterijkast configuratielijst
| Serienummer | Onderdeelnaam | Specificatie | hoeveelheid | eenheid | Opmerking |
|
|
basis | 1600*1600*150mm | 1 | stuks | |
|
|
Kastdeur | Voor- en achterdeuren | 4 | stuks | |
|
|
Interne ruimte | 19-inch 4*42 U-rek | 1 | stuks | |
|
|
Koeling | 1500W DC airconditioner | 2 | stuks | Eén is geïnstalleerd op de voordeur en de andere op de achterdeur |
|
|
Noodventilator | -48VDC, 4 12038 ventilatoren, IP55 bescherming, met thermostaat | 1 | stuks | |
|
|
Slot | Driepunts anti-diefstal koppelslot (A7121-A112 | 4 | stuks | |
|
|
Documentenmap | Voor het plaatsen van A4-mappen | 2 | stuks | |
|
|
Aardingskoperen rail | Doorsnede 60 mm², uitgerust met 6 M6 schroeven + 3 M8 schroeven | 1 | stuks | |
|
|
LED-verlichting | -48VDC, LED-licht + schakelaar | 4 | stuks | |
|
|
Batterij | LFELI-48200, -48V 200Ah | vierentwintig | stuks | |
|
|
Kabelinvoer | IEC 60529 gecertificeerde kabelwartels voor kastinvoer en -uitvoer | 16 | stuks | Gelegen aan de onderkant van de kast |
|
|
Basis afdichtingsplaat | Basis afdichtingsplaat en montageschroeven | 1 | set | Verpakkingsaccessoires |
|
|
Afdichtingscement | Gebruikt om kabelin- en uitgangen af te dichten | 1 | stuks | Verpakkingsaccessoires |
|
|
Expansiebouten | M12*120 SUS304 | 8 | stuks | Verpakkingsaccessoires |
|
|
Bedrijfstemperatuur | -5 tot 55°C | |||
|
|
Bedrijfsvochtigheid | 5%~95% | |||
|
|
Hoogte | Zand/zandsteen hoogte maximaal 3000m |
- Inleiding voeding
| Productmodel ET481000-M7E6X | Fotovoltaïsch 60 kW + Gelijkrichter 24KW | |
| Systeem | grootte | / |
| gewicht | / | |
| Koelmethode | DC airconditioner | |
| Installatie | 19-inch rack mount | |
| Routingmethode | Onderin en bovenuit | |
| Onderhoudsmethode | Onderhoud aan de voorkant, ondersteuning hot swap | |
| Beschermingsniveau | IP20 | |
| AC-stroomverdeling | Ingang | Driefasig 380Vac, compatibel met enkelfasig 220Vac |
| Ingangsstroomonderbreker | 1×63A/3P | |
| Frequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Batterij | Batterijtype en specificaties | Lithiumbatterij, 48V/200Ah |
| Batterijpakket | 36 stuks, 6× (6× 48V/200Ah) | |
| Nominale batterijduur | 55,3 uur@5KW belasting@80% ontladingsdiepte | |
| Maximale batterijduur | 69,1 uur@5KW belasting@ontladingsdiepte 100% | |
| DC-stroomverdeling | Uitgang | -43~-58VDC, nominale uitgang: -53,5VDC |
| Maximale capaciteit | Fotovoltaïsch 60kW (3kW*20) + Gelijkrichter 24kW (4kW*6) (eindcapaciteit is ontworpen voor 1000A) | |
| Batterijzekering | 6×250A | |
| Stroomonderbreker belasting | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A/1P + 2 × 16A/1P + 2 × 10A/1P + 1 × 125A/2P (omvormer) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| Gelijkrichtermodule | Ingangsspanning | 85VAC～300VAC, nominale waarde: 220VAC |
| Efficiëntie | ≥96,6% | |
| Nominaal uitgangsvermogen | 4000W (176ac～300Vac) | |
| Bedrijfstemperatuur | -40℃~+75℃(minder dan 50℃ bij vollastuitgang) | |
| Afmetingen | 106,5mm(B)×286mm(D)×41,5mm(1U/H) | |
| Gewicht | ≤2,1kg | |
| Koelmethode | Geforceerde luchtkoeling | |
| Vermogensfactor | ≥0,99 @220Vac 20-100% Belasting | |
| Fotovoltaïsche ingangsvermogensverdeling | Ingang | 120Vdc ~ 420Vdc, nominale waarde: 340Vdc |
| Ingangsstroomonderbreker | 20 × 25A/2P | |
| DC-ingang SPD | 20 × (20kA/40kA, 8/20μs) | |
| Zonnepanelen | Vermogen per paneel | 580W |
| Totaal aantal | 108 stuks @ 18 × (6 × 580W, 6 strings) | |
| Photovoltaïsche modules | Ingangsspanning | 120Vdc ~ 425Vdc, nominale waarde: 340Vdc |
| Efficiëntie | 96% | |
| Nominaal uitgangsvermogen | 3000W | |
| Bedrijfstemperatuur | -40℃~+75℃ (minder dan 50℃ bij vollastuitgang) | |
| Afmetingen | 106,4mm(B)×285mm(D)×41,5mm(1U/H) | |
| Gewicht | ≤2kg | |
| Koelmethode | Geforceerde luchtkoeling | |
| MPPT-nauwkeurigheid | ≥0,99 | |
| Omvormermodule | Ingangsspanning | 42Vdc ~ 58Vdc, nominale waarde: 53,5Vdc |
| Efficiëntie | ≥93%@53,5V Ingang | |
| Nominaal uitgangsvermogen | 2000VA /2000W @220Vac uitgang | |
| Uitgangsstroom | Nominaal 9,09A (RMS) / Maximaal 15A (RMS) | |
| Koelmethode | Geforceerde luchtkoeling | |
| Omvormer subrack en uitgangsvermogensverdeling | Afmetingen | 482,6(B)*350,6(D)*1U(H) |
| Maximale capaciteit | 6KW (3* 2KW) | |
| Nominale uitgangsspanning | Nominaal 220Vac | |
| Stroomonderbreker belasting | 1*32A/2P | |
|
Vermogensbewaking (MC2900) |
Signaalingang | 3-weg AI (2 batterijtemperatuursensoren, 1 omgevingstemperatuursensor), 8-weg DI |
| Alarmuitgang | 8-weg droge contactuitgang | |
| Communicatiepoort | USB, RS485, SNMP | |
| Weergavemodus | LCD | |
| Eomgeving | Bedrijfstemperatuur | -40℃~+75℃(minder dan 50℃ bij vollastuitgang) |
| Opslagtemperatuur | -40℃~+70℃ | |
| Bedrijfsvochtigheid | 5%~95% | |
| Hoogte | 0~3000m (Wanneer de hoogte tussen 3000m en 4000m ligt, daalt de maximale bedrijfstemperatuur met 1°C voor elke 200m toename in hoogte) | |
