HM385-25/100T1 ((3P+N) laagspanningsoverspanningsbeschermingsinrichtingen (SPD) - overspanningsbeschermingsinrichtingen aangesloten op laagspanningsnetwerken
1 Toepassingsgebied
De overspanningsbeschermingsinrichting wordt voornamelijk toegepast in laagspanningsdistributiesystemen en elektrische apparatuur voor bliksembescherming of andere tijdelijke overspanningsbescherming.
2 Normale referenties
GB/T 18802.11
Lagspanningsoverspanningsbeschermingsinrichtingen (LVDI's) - Deel 11: Overspanningsbeschermingsinrichtingen aangesloten op laagspanningsnetwerken - Vereisten en testmethoden
GB 2828.1
Procedure voor het nemen van monsters voor inspectie per kenmerk-deel 1: monsternamingsschema's die zijn geïndexeerd op basis van de aanvaardbare kwaliteitsgrens (AQL) voor partij-per-partij-inspectie
GB/T191 Verpakkings-afbeeldingsmarkering voor de verwerking van goederen
GB/T 2423.1
Omgevingsonderzoek - Deel 2: Beproevingsmethoden - Beproevingen A: koud
GB/T 2423.2
Omgevingsonderzoek - Deel 2: Beproevingsmethoden - Beproevingen A: koud
GB/T 2423.4
Omgevingsonderzoek van elektrische en elektronische producten - Deel 2: Testmethode - Onderzoek
Db: vochtige warmte,cyclisch (cyclus 12h+12h)
GB/T4208 Beschermingsgraad van de behuizing (IP-code)
GB/T4943.1
Audio/video, informatie- en communicatietechnologieapparatuur Deel 1: Veiligheid
YD/T 1235.1
Verplichtingen
Prestatievereisten voor overspanningsbeschermingsinrichtingen die zijn aangesloten op laagspanningsdistributiesystemen van telecommunicatiestations/locaties
YD/T 1235.2
Testmethoden voor overspanningsbeschermingsinrichtingen die zijn aangesloten op lage-spanningsdistributiesystemen van telecommunicatiestations/locaties
IEC 61643-11
Overspanningsbeschermingsinrichtingen aangesloten op lage-spanningsstroomdistributiesystemen - Deel
11: Prestatievereisten en testmethoden
DIN EN 61643-11
laagspanningsoverspanningsbeschermingsinrichtingen - Deel 11: overspanningsbeschermingsinrichtingen aangesloten op laagspanningsnetwerken; eisen en tests
UL1449
Overspanningsbeschermingsapparatuur
3 Functionele prestaties

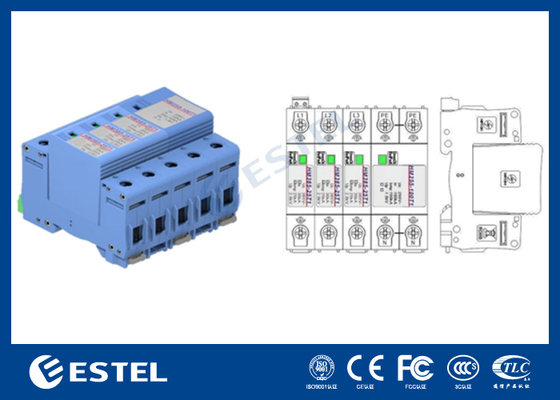

3.1 Beschrijving
De in het product ingebouwde oververwarmings- en overstromingsbeschermingsfunctie die in de 35 mm DIN-spoorinstallatie is opgenomen, en de vervangbare overspanningsbeschermingsmodule die gemakkelijk te installeren en te onderhouden zijn,Daarnaast heeft het een afstandsbediening voor het op afstand bedienen van een alarmpoort (No-Active Contact)De product ingebouwde busbar en de alarmpoort zijn in serie verbonden, waarbij slechts één poort wordt behouden voor een gemakkelijke bedrading door de klant.
3.2 Prestaties
4 Installatie van het product
4.1.1 Installeren
Het product kan worden geïnstalleerd in de 35 mm-rail op het schakelbord, dat zich in de apparatuur bevindt;Kevin verbinding wordt aanbevolen voor de overspanningsbeschermer, of algemene parallelle verbinding kan worden gebruikt (zie figuur 1).
Tabel 1. Aanbevolen verbindingsspecificaties voor elke poort

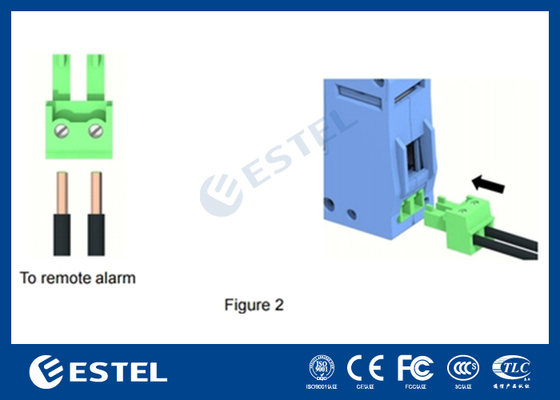

De alarm aansluiting terminal is gelegen in de bovenkant van de arrester.en voeg dan de alarmsleed in het overeenkomstige verbindingsgat. Gebruik een platte schroevendraaier van de grootte SL2.5, trek de schroeven aan en zet de stekker weer op zijn plaats (zoals weergegeven op figuur 2).Controleer de verbindingslus opnieuw om ervoor te zorgen dat het juist en betrouwbaarheidDe overspanningsbescherming kan onmiddellijk in werking treden zodra de stroom is ingeschakeld.

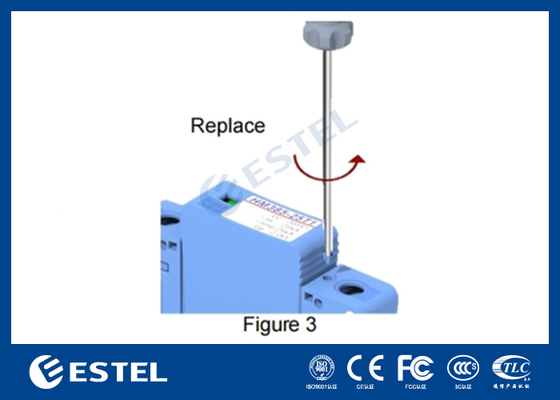

Vervang wanneer het nodig is de overspanningsbeschermingsmodule te vervangen, gebruik een SL2.5 Phillips-schroevendraaier om de schroeven in de richting van de pijl van het productlogo los te maken en de overspanningsbeschermingsmodule met kracht te trekken, zoals in figuur 3 hieronder wordt getoondBij het opnieuw installeren van de module wordt aanbevolen de schroeven met een koppelbereik van 0,5 N-m aan te trekken.
Vermelding:
De stroom moet worden afgesneden tijdens de installatie en het onderhoud van de basisstoel van de overspanningsbeschermingsinrichting.
Gebruik niet wanneer de stroom aan is in geval van een elektrische schok.de lengte en de verbindingsmethoden van de aardingskabel moeten voldoen aan de relatieve normAls de overspanningsbescherming normaal functioneert, is er geen bijzonder onderhoud nodig.maar de aansluitkabel en het alarmvenster moeten periodiek worden gecontroleerd. Wanneer een alarmvenster rood is, betekent dit dat de overspanningsbeschermingsmodule niet werkt en onmiddellijk moet worden vervangen.
