| Bewijs: | waterdicht, stofdicht | Bescherming Leve: | IP55 |
|---|---|---|---|
| Materiaal: | enige laag gegalvaniseerde staal + hitteisolatie | Externe Grootte: | W×D×H 650×650×1150mm |
| Het koelen: | hitte exchnager en ventilator | 19 duim standaardrek: | 10U |
| Batterijplank: | 2 lagen | Verlichting: | 48V gelijkstroom, LEIDEN licht |
| Milieu Controlesysteem: | Facultatief | zet contactdoos op: | Facultatief |
| De Eenheid van de machtsdistributie: | Facultatief | Gelijkrichtersysteem: | Facultatief |
| Hoog licht: | openluchtnetwerkkabinet,muur opgezette bijlage |
||
De staalmuur zet Openluchtkabinet/Pool op opzet de Batterijkabinet van Bijlageequipemnt met Warmtewisselaar het Koelen
1 productomschrijving
1.1 verschijning

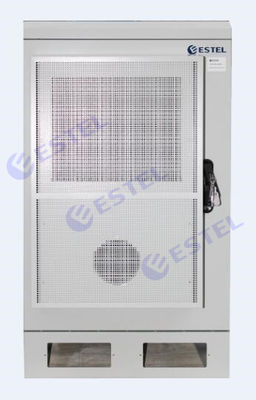

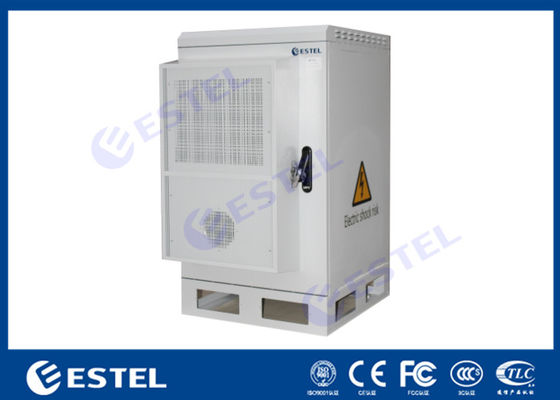

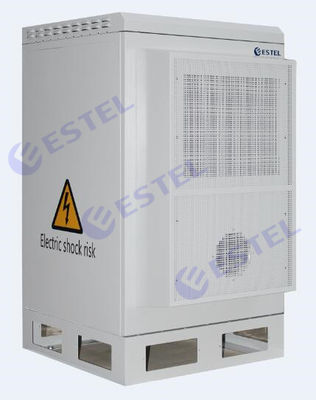

Nadat het kabinet wordt geïnstalleerd, zoals aangetoond in onderstaande Cijfers
1.2 kabinetsconfiguratie
De openlucht geïntegreerde kabinetsconfiguratie van dit project is als volgt:
| Kabinetstype | Configuratie | Hoeveelheid | Specificaties |
| Hoofdkabinet | 19 duim standaardrek | 1 | 10U |
| Batterijhouder | 1 |
2 lagen Elke laag W×D×H 650×650×200 mm |
|
| Verlichting | 1 | 48V gelijkstroom, LEIDEN licht | |
| Warmtewisselaar | 1 |
Inputvoltage: DC48V de capaciteit van de hitteuitwisseling: 120W/K |
|
| Noodsituatieventilator | 2 | 48V gelijkstroom, de opname van de grondplaatlucht | |
| Het aan de grond zetten van koperbar | 1 | M6 bouten 10 | |
| Busbar | 1 | M6 bouten 10 | |
| AC en gelijkstroom-de eenheid van de machtsdistributie | 1 |
Ingevoerd AC: 63A/2P*1; AC output: 63A/2P*1; Ingevoerde gelijkstroom: 63A/1P *1; Gelijkstroom-output: 16A/1P*1; Gelijkstroom-output: 10A/1P*3; Gelijkstroom-output: 6A/1P*3 Stroomonderbrekermerk: Schneider |
|
| Contactdoos | 1 | universele contactdoos met 8 bits, 220V 16A | |
| Ingebedde voeding | 1 |
Model: NetSure211 C23 DC48V, 40A, 1U distributieeenheid *1 20A gelijkrichtermodule *2 controlemodule *1 Merk: Emerson |
|
| Milieu controlesysteem | 1 |
1* milieu controleeenheid, 1U, SNMP-mededeling; 1* rooksensor; 1* watersensor; 1* temperatuur & vochtigheidssensor; 1* schuine stand & schokcombinatiesensor; 1* deursensor voeding: DC48V |
|
| Basis verzegelende plaat | 1 | 1 reeks bevat 8 stukken, 2 blokken van voorzijde aan rug |
1.3 kabinetformaat
De grootte van één enkel kabinet wordt getoond in Figuur 3. Externe grootte: W×D×H 650×650×1150mm
Figuur 3
1.4 kabinetsmateriaal
de enige laag galvaniseerde staal + hitteisolatie:
Buitenlaag: 1.5mm galvaniseerde staal, binnenlaag: 20mm PEF hitteisolatie
2 kabinetsinstallatie
2.1 het uitpakken
De openlucht geïntegreerde kabinetten worden over het algemeen ingepakt in houten gevallen. Wanneer het demonteren van het pakket, neem zorg om schade aan het kabinet te vermijden.
2.2 vloer, muur het hangen, de stappen van de poolinstallatie en afmetingen
1 ) Het landen
Het effect van de vloerinstallatie diagram
De grootte van de kabinetsbasis en positie van het de bout de bevestigende gat van de basisuitbreiding
2 ) De muur zet op
Muur het opzetten effect diagram
Muur opzettende stappen
Muur het opzetten groottediagram
3 ) Pool
Pool-het opzetten effect diagram
De opzettende stappen van Pool
Pool-grootte
2.3 basis verzegelende plaat
Als u de basis van het kabinet moet verzegelen, gebruik de (facultatieve) basis verzegelende plaat om de inkeping en het gat rond de basis te verzegelen. De het opzetten schroeven zijn de M5-roestvrij staalschroeven in de kabinetsgehechtheid (zie Figuur 4).
Figuur 4
Nota: Als de cementstichting niet vlak is, wordt het geadviseerd om een pakking of een verbindingsstuk te gebruiken om de basis van het kabinet te nivelleren.

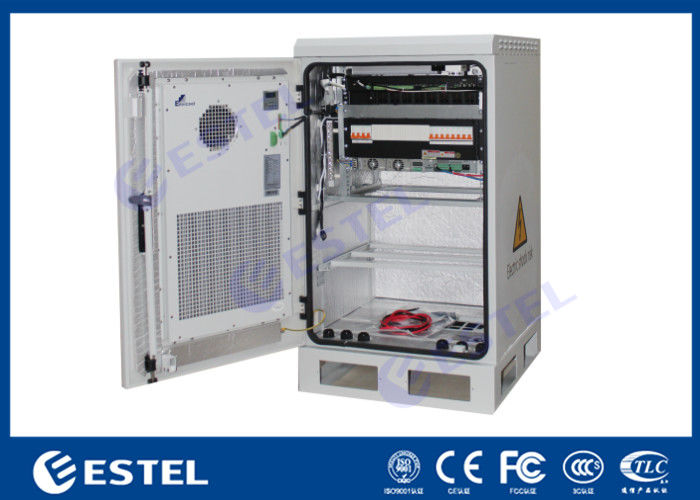

3. Kabinetsbeeld
