19 inch 1UDC48V Telecom Rectifier System voor netwerkapparatuur
Productdetails
telecomrectificatiesysteem met afstandsbediening
,Network rectifier system with control
,Telecom power system with remote monitoring
19 inch 1U DC48V Telecom Gelijkrichtersysteem voor netwerkapparatuur
Productoverzicht van19 inch 1U DC48V Telecom gelijkrichtersysteem
De ET4860-M3I21Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die een betrouwbare DC-stroomdistributie vereisen. Het accepteert een enkelfasige ingang van 220VAC en levert een stabiele DC-uitgang, instelbaar tussen –43VDC tot –58VDC, met een nominaal werkpunt van –53,5VDC. Dit systeem biedt een maximaal uitgangsvermogen van 6 kW en ondersteunt op betrouwbare wijze veeleisende installaties, terwijl het een energieconversie-efficiëntie van meer dan 96% bereikt.
Het systeem heeft een modulair en redundant ontwerp en ondersteunt maximaal 2 x 3000 W gelijkrichtermodules die zijn geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt. De gelijkrichters maken gebruik van geforceerde luchtkoeling, bereiken een arbeidsfactor van bijna één (≥0,99) en handhaven een lage totale harmonische vervorming (THDi ≤5%) voor efficiënte en schone stroomconversie. Met onderhoud aan de voorzijde, bekabeling op het bovenpaneel en IP20-bescherming tegen binnendringing, benadrukt het 1U-rackmonteerbare chassis de operationele veiligheid, onderhoudsgemak en eenvoudige integratie in standaard 19-inch kasten.
AC-distributievan19 inch 1U DC48V Telecom gelijkrichtersysteem
-
Invoermodus:220VAC eenfasig
-
Ingangsfrequentie: 45–66 Hz, nominale waarde: 50 Hz/60 Hz
DC-distributievan19 inch 1U DC48V Telecom gelijkrichtersysteem
-
Uitgangsspanning: –43 ~ –58VDC, nominale waarde: –53,5VDC
-
Maximale capaciteit:6kW (2*3kw, N+1 redundantie)
-
Batterijonderbrekers: 1U insteekterminal*2
-
Lastbrekers:BLVD:1U insteekterminal*2
Gelijkrichtervan19 inch 1U DC48V Telecom gelijkrichtersysteem
-
Ingangsspanning:85VAC ~ 300VAC, nominaal 220VAC
-
Efficiëntie: >96%
-
Nominaal vermogen: 3000 W (176–300 VAC)
-
Werktemperatuur: –40℃ ~ +75℃ (volledige output onder 50℃)
-
Afmeting: 106,5 mm (B) × 286 mm (D) × 41,5 mm (H) (1U/H)
-
Gewicht: ≤2kg
-
Koelmodus: geforceerde koeling
-
Vermogensfactor: ≥0,99
-
THD: ≤5%
-
DC-uitgang: –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A
Controleurvan19 inch 1U DC48V Telecom gelijkrichtersysteem
-
Signaalingang: 3 AI (3 omgevingstemperaturen), 7 DI
-
Alarmuitgang: 6 droge contacten
-
Communicatiepoort: RS232/485, SNMP
-
Weergavemodus: LCD
Systeem en omgevingvan19 inch 1U DC48V Telecom gelijkrichtersysteem
| Systeem | Dimensie | 482,6(B)*350,0(D)*1U(H) | ||
| Gewicht | ≤11kg (zonder gelijkrichters) | |||
| Koelmodus | Natuurlijke koeling | |||
| Installatiemodus | Geïnstalleerd op 19-inch rek | |||
| Bekabelingsmodus | Boveninlaat en bovenuitlaat | |||
| Onderhoudsmodus | Onderhoud aan de voorkant, ondersteuning voor wijziging van moduleniveau | |||
| Beschermingsniveau | IP20 | |||
| Omgeving | Operationeel temperatuur |
-40℃ ~ +65℃ (volledige output onder 50℃) | ||
| Opslagtemperatuur | -40℃~+70℃ | |||
| Bedrijfsvochtigheid | 5%~95% (niet-condenserend) | |||
| Hoogte | 0 ~ 3000 m (als de hoogte binnen het bereik van 2000 m tot 3000 m ligt, is de maximale bedrijfssnelheid temperatuur daalt met 1℃ naarmate de hoogte met 200 meter toeneemt.) |
|||

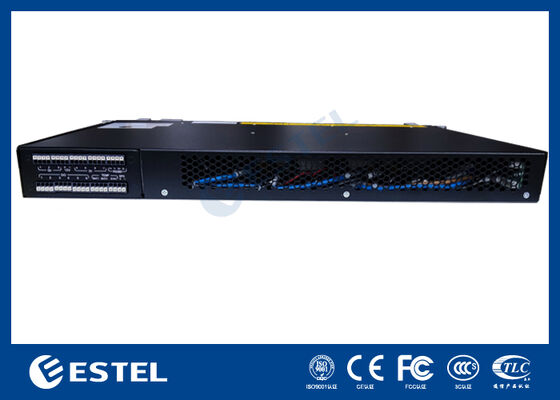

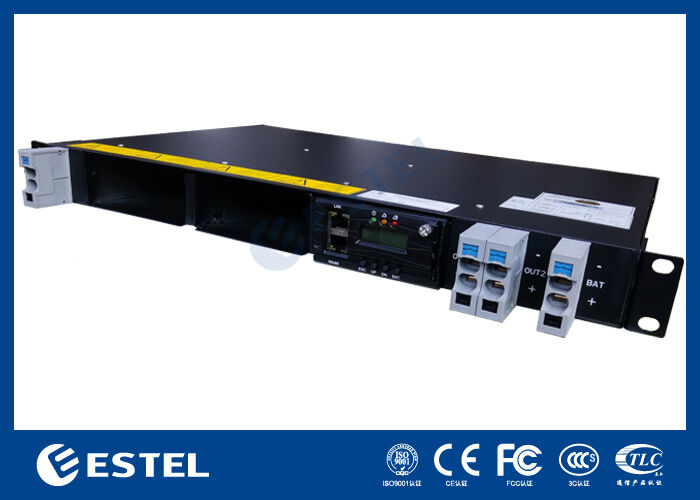

Details van19 inch 1U DC48V Telecom gelijkrichtersysteem
-
