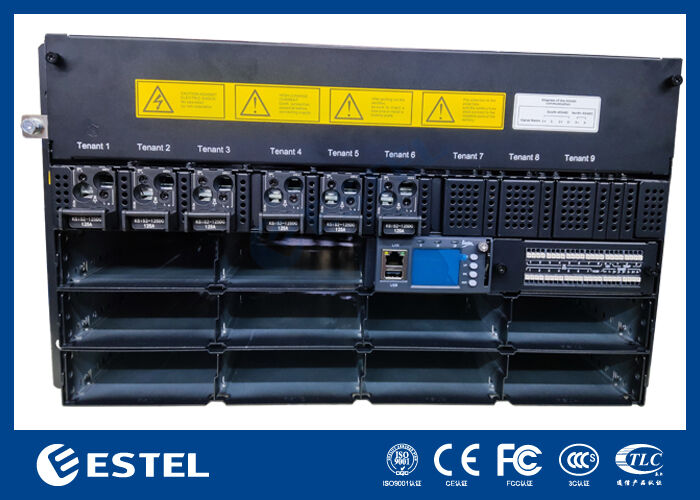

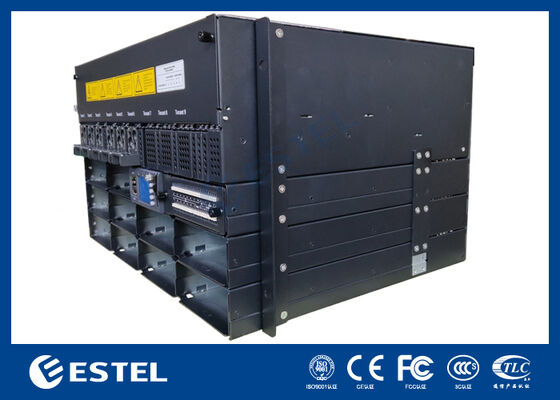

6U Rack-mount Telecom DC48V rectifier power system met remote management

Productoverzicht

De ET481050-M7E106DC-rack-energiesysteem biedt een hoogcapaciteits, veerkrachtige DC-energieoplossing die specifiek is ontworpen voor telecommunicatie-infrastructuur, datacenteroperaties,en industriële toepassingen die een betrouwbare gelijkstroomverdeling vereisen. Het accepteert input van L1*3, L2*2, L3*2, N*6 en levert een stabiele DC-uitgang, verstelbaar tussen 43VDC en 58VDC, met een nominaal werkpunt van 53,5VDC. Het biedt een maximaal uitgangsvermogen van 30 kW,dit systeem ondersteunt op betrouwbare wijze installaties met een hoge vraag en bereikt een efficiëntie van meer dan 96%.

Met een modulair en redundant ontwerp ondersteunt het systeem tot 10*3000W rechtstellermodules die zijn geconfigureerd voor N+1 redundantie, waarbij elke compacte module minder dan 2 kg weegt.De rechtmakers gebruiken gedwongen luchtkoelingMet onderhoud van de voorzijde van de toegang, bekabeling van het bovenste paneel,en IP20-inlaatbescherming, het 6U rack-montage-chassis benadrukt de veiligheid van de bediening, het gemak van de service en de eenvoudige integratie in standaard 19-inch kastjes.

Het gelijkstroomverdelingspaneel is uitgerust met RTN+ en BATT-busbaren omvat zowelLLVD enBLVD functionaliteit voor veilig en flexibel stroombeheer.en 7 configureerbare alarmrelais voor droog contact. Remote monitoring en beheer zijn mogelijk via RS232/485 en SNMP-interfaces, terwijl een geïntegreerd LCD-scherm lokale statusweergave en configuratie mogelijk maakt.

Het systeem is ontworpen om te werken onder veeleisende omstandigheden en werkt in een uitgebreid temperatuurbereik van ¥40°C tot +65°C, tolereert relatieve vochtigheid van 5% tot 95% (niet-condensatie),en behoudt volledige prestaties op hoogtes tot 3000 meterHet combineren van een schaalbare modulaire architectuur met bewezen betrouwbaarheid,Dit 30 kW gelijkstroomsysteem is een robuuste en schaalbare energieoplossing voor kritieke infrastructuur waar de beschikbaarheid van stroom van het grootste belang is..

Systemen

• Afmetingen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (zonder rechtgevers)

• Koelstand: natuurlijke koeling

• Installatiemodus: Installeerbaar op een rack van 19 inch of in de kast

• Kabelstand: bovenste inlaat en bovenste uitlaat

• Onderhoudsmodus: onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteunende module

• Beschermingsniveau: IP20

AC-verdeling

• Invoermodus:L1*3, L2*2, L3*2, N*6, slimme schakelaar

• Invoerfrequentie: 45 ∼ 66 Hz, nominale waarde: 50 Hz/60 Hz

DC-verdeling

• Uitgangsspanning: 43 ~ 58 VDC, nominale waarde: 53,5 VDC

• Maximale capaciteit:30kW ((10*3kw, N+1 redundantie)

• met een vermogen van niet meer dan 50 WRTN+ en BATT-busbalk

• Vervaardiging uit de volgende categorieën:

• LLVD(slimme schakelaar): 6*125A/1PN+gereserveerd 3*≤125A/1PN

• BLVD:RTN+ en BATT-busbalk

Rectificator

• Inlaatspanning:85VAC ~ 300VAC, nominale 220VAC

• Efficiëntie: > 96%

• Nominaal vermogen: 3000 W (176 ∼ 300 VAC)

• Werktemperatuur: 40 °C tot +75 °C (vol vermogen onder 50 °C)

• Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Gewicht: ≤ 2 kg

• Koelstand: gedwongen koelen

• Vermogensfactor: ≥ 0.99

• THD: ≤ 5%

• Gelijkstroomuitgang: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A

Controller

• Model: MC2900

• Signalinvoer: 4 AI (3 omgevingstemperatuur), 8 DI

• Alarm: 7 droog contact

• Communicatiepoort: RS232/485, SNMP

• Displaymodus: LCD

Milieu

• Werktemperatuur: 40 °C tot + 65 °C (voluitgang onder 50 °C)

• Bergingstemperatuur: ¥40°C ~ +70°C

• Werkvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte tussen 2000 m en 3000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt.)
