6U 30kw Rackgemonteerde 48VDC Telecom Intelligent Power Distribution Unit
Productdetails
6U rek-mount telecom rectifier
,DC48V rechtgeversysteem
,telecomrectificator voor remote management
6U 30 kW rackgemonteerde 48VDC Telecom Intelligent Power Distribution Unit
Overzicht van6U 30 kW 48VDC telecom-stroomverdeeleenheid
De ET481050-M7E106Het DC-rack-voedingssysteem biedt een veerkrachtige DC-voedingsoplossing met hoge capaciteit, speciaal ontworpen voor telecommunicatie-infrastructuur, datacenteractiviteiten en industriële toepassingen die een betrouwbare DC-stroomdistributie vereisen. Het accepteert input van L1*3, L2*2, L3*2, N*6 en levert een stabiele DC-uitgang, instelbaar tussen –43VDC tot –58VDC, met een nominaal werkpunt van –53,5VDC. Met een maximaal uitgangsvermogen van 30 kW ondersteunt dit systeem op betrouwbare wijze veeleisende installaties, terwijl het een energieconversie-efficiëntie van meer dan 96% bereikt.
Het systeem is ontworpen om te presteren onder veeleisende omstandigheden en werkt over een uitgebreid temperatuurbereik van –40℃ tot +65℃, tolereert een relatieve vochtigheid van 5% tot 95% (niet-condenserend) en behoudt volledige prestaties op hoogtes tot 3000 meter. Door een schaalbare modulaire architectuur te combineren met bewezen betrouwbaarheid, is dit 30 kW gelijkstroomvoedingssysteem een robuuste en schaalbare energieoplossing voor kritieke infrastructuur waar de beschikbaarheid van stroom van cruciaal belang is.
Stroomverdeling van6U 30 kW 48VDC telecom-stroomverdeeleenheid
| AC Verdeling |
Invoermodus | Klemmenblok L1×3, L2×2, L3×2 en N×6 | ||
| Ingangsfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |||
| gelijkstroom Verdeling |
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC | ||
| Maximale capaciteit | 30 kW (10*3000w, N+1 redundantie) | |||
| Batterijonderbrekers | RTN+ BATT-rails | |||
| Ladingbrekers |
LLVD: stroomonderbreker 6*125A/1PN + 3*≤125A/1PN (gereserveerde slots) BLVD: RTN+GND-rails |
|||

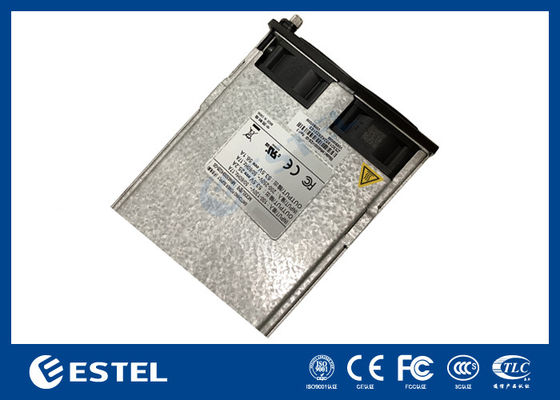

Gelijkrichtervan6U 30 kW 48VDC telecom-stroomverdeeleenheid
-
Ingangsspanning:85VAC ~ 300VAC, nominaal 220VAC
-
Efficiëntie: >96%
-
Nominaal vermogen: 3000 W (176–300 VAC)
-
Werktemperatuur: –40℃ ~ +75℃ (volledige output onder 50℃)
-
Afmeting: 106,5 mm (B) × 286 mm (D) × 41,5 mm (H) (1U/H)
-
Gewicht: ≤2kg
-
Koelmodus: geforceerde koeling
-
Vermogensfactor: ≥0,99
-
THD: ≤5%
-
DC-uitgang: –43 ~ –58VDC, nominaal –53,5VDC, maximaal 55A
Controleurvan6U 30 kW 48VDC telecom-stroomverdeeleenheid

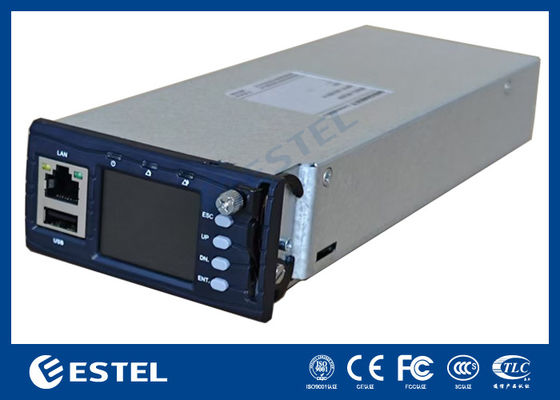

MC2900 is de nieuwste generatie DC-vermogenscontroller ontwikkeld door ESTEL. Het is gebaseerd op een ARM Cortex-A8 CPU, 256M flash, 512M SRAM en Linux-besturingssysteem. MC2900 biedt een robuustere, gebruiksvriendelijkere en gebruiksvriendelijkere interface. De controller biedt krachtige beheerfuncties voor gelijkrichters, zonnepanelen, windmodules, DC/DC-modules, HVDC-modules, diesel, VRLA-batterijen en lithium-ionbatterijen.
-
Model: MC2900
-
Signaalingang: 4 AI (3 omgevingstemperaturen), 8 DI
-
Alarmuitgang: 7 droge contacten
-
Communicatiepoort: RS232/485, SNMP
-
Weergavemodus: LCD

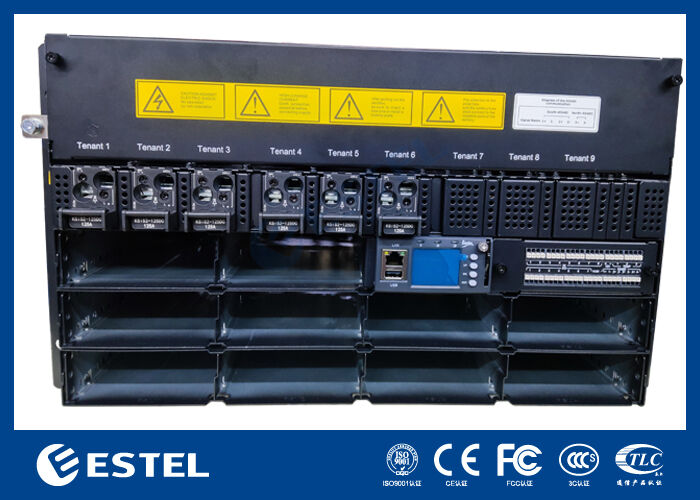

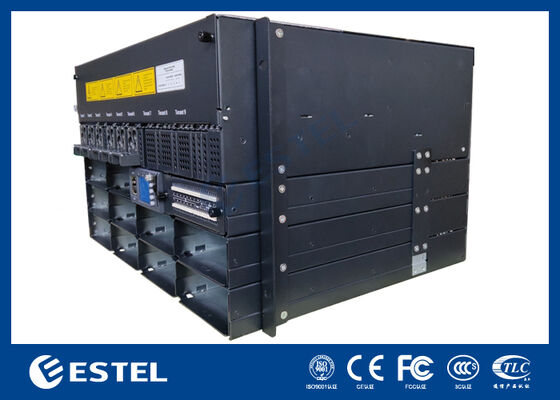

Details van6U 30 kW 48VDC telecom-stroomverdeeleenheid
-
