Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Buitenste grootte van de kast: | W×D×H 900×900×2100mm | 19 Duimrek: | 40U |
|---|---|---|---|
| Kleur: | RAL7035 grijs | De deur: | Één voordeur |
| Beschermingsniveau: | IP55 | Geïntegreerde Toebehoren: | PDU, EMS, Rectifier |
| Koelsysteem: | airconditioner en Ventilator | Materiaal: | Gegalvaniseerd staal, enige muur met isolatie |
| Vergrendeling van de kast: | Driepunts slot tegen diefstal (steunhangslot) | Oppervlaktebehandeling: | Openluchtanticorrosion poederdeklaag |
| Markeren: | het enige Kabinet van muur Openluchttelecommunicatie,Openlucht de Telecommunicatiekabinet van IP55 40U,enig muur40u rek |
||

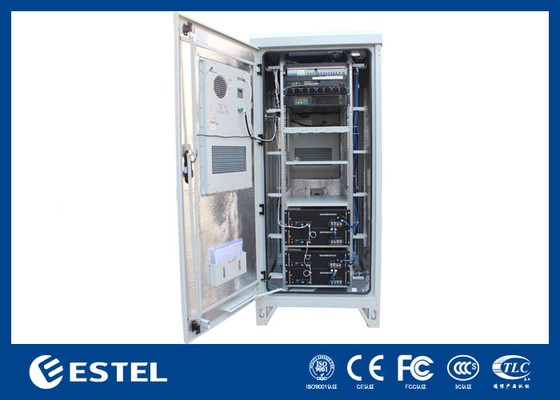

Single Wall IP55 Waterdicht 40U Buiten Telecom Kabinet Anti Corrosion
1.Outdoor Telecom CabinetTechnische parameters
| Posten | Type | Technische parameter |
| Structuur | Afmeting | Buitenaardse afmetingen: W×D×H 900×900×2100mm |
| Inrichting | 1 compartiment | |
| Installatiemethode van de apparatuur | 19" rek, 40U | |
| De deur | met een voordeur en een driepunts slot voor een buitenkas (ondersteunend hangslot) | |
| Materiaal | Gegalvaniseerd staal, met een enkele wand met isolatie | |
| Warmteisolatie | 20 mm PEF | |
| Ingangsbescherming | IP55 | |
| Temperatuurcontrole | Koeling | Airconditioning en ventilator |
| Verlichting | LED-lamp | LED-lamp |
| Temperatuur | Temperatuur | Werktemperatuur: -40 °C ~ +55 °C |
| Bergingstemperatuur: -50 °C ~ + 70 °C | ||
| Transporttemperatuur: -50 °C ~ +70 °C | ||
| Vochtigheid | Relatieve luchtvochtigheid | 5% ~ 100% |
| Druk | Luchtdruk | 62kpa ~ 101kpa (vergelijkbaar met 0m ~ 5000m hoogte) |
| Stralingsintensiteit | Intensiteit van de zonnestraling | 1120 × (1±5%) W/m2 |
2. IP55TelecombinetProfiel
ESTEL is een professionele fabrikant van outdoor telecom kabinet en temperatuurcontrole oplossing voor outdoor telecom kabinet in China.
Onderzoek en ontwikkeling, productie en export ervaring.
3Onze kabinetvoordelen.
(1) We kunnen airconditioning, milieubewakingssysteem, rechtgeversysteem, stroomdistributie, omvormer, batterij en glasvezel integreren in de buitentelecomkas.
(2) Materiaal van de kast: gegalvaniseerd staal, roestvrij staal, aluminium en koudgewalst staal zijn optioneel.
(3) Verscheidene installatiemethoden voor kasten: grondmontage, wandmontage en paalmontage.
(4) Verkoelingsmethode van de kast: airconditioner, warmtewisselaar, TEC en ventilator zijn optioneel.
(5) Type kast: apparatuurkast, batterijkast en energiekast ((eencompartiment, tweecompartimenten, meerderecompartimenten).
(6) We hebben professionele ontwerpexperts, kunnen precies op maat worden gemaakt.
(7) Buitenkasten met een hoog beschermingsniveau, IP55, IP65, IP66, waterdicht, stofdicht, kunnen in ruwe buitenomgevingen worden gebruikt.
(8) Ingebouwde deurstructuur, driepunts slot, geen buitenste riemen, verbeteren van de diefstalbestrijding.
(9) Directe verkoop van fabrikanten om uw winstmarge te verhogen.
(10) Strenge kwaliteitscontrole en stabiele kwaliteit.
(11) Snelle levering, geen zorgen over de levertijd.
(12) Perfecte dienstverlening na verkoop.
4. Outdoor Telecom Cabinet kenmerken
(1) De kast is stofdicht, zonne- en regendicht, beschermingsniveau IP55.
(2) Koeling van de kast: airconditioning en ventilator.
(3) De indeling van het kastje is redelijk, waardoor de toegang tot de kabels, de bevestiging en de aarding worden vergemakkelijkt.
(4) Voeg een aardingsstaaf toe.
(5) Inclusief milieubewakingssysteem met SNMP-communicatie.
(6) De elektriciteitsdistributie kan op maat worden gemaakt op basis van de werkelijke behoeften van de klant.
(7) Telecom rectifier systeem kan worden aangepast.
5. Lijst met accessoires voor de kast
|
- Nee, dat is niet waar. |
Posten |
Hoeveelheid |
Eenheid |
Specificaties |
|
1 |
Outdoor Telecom Cabinet |
1 |
Gezet |
(1) Buitenafmeting W × D × H 900 × 900 × 2100 mm (2) Eén compartiment: inclusief standaard 19" rek 40U (3) Met één voordeur en driepunts slot tegen diefstal voor buitenkasten (steunhangslot) (4) Materiaal: gegalvaniseerd staal; enkele wand met warmte-isolatie (5) IP-niveau: IP55 (6) Kabelinvoer aan de onderkant (7) Inclusief koperen staven voor het aarden |
|
2 |
Airconditioner |
1 |
Gezet |
Airconditioning Koelvermogen: 1500 W, Stroomvoorziening: AC220V, 50Hz |
|
3 |
Ventilator |
1 |
Gezet |
Twee AC220V ventilatoren en één temperatuurregelaar |
|
4 |
Milieubewakingssysteem |
1 |
Gezet |
1× omgevingsbewakingseenheid,19", 1U; AC220V, ondersteunt RS485 en SNMP-communicatie 1 × rooksensor, 1 × watersensor, 1 × temperatuursensor, 1x deursensor. |
|
5 |
Eenheid voor de distributie van wisselstroom en gelijkstroom |
1 |
Gezet |
Grade B weerstand tegen bliksem AC-invoer: 63A/2P×1; AC-uitgang: 16A/1P×4; DC-uitgang: 16A/1P×4; Hoogte: 4U |
|
6 |
LED-lampschakelaar |
1 |
PC's |
Gebruikt voor het aan- en uitschakelen van LED-lampen |
|
7 |
LED-lamp |
1 |
PC's |
AC220V, gebruikt voor verlichting in de kast |
|
8 |
Pakket |
1 |
Gezet |
Houten behuizing |
6Telecom Rectifier System
Model: ET48450P200 Foto's
Rectificatiesysteem ET48450P200
ET48450P200is een 19-inch sub-rack voor hybride energiesysteem, met een compact ontwerp van 13U hoogte om te voldoen aan de kritische toepassingsbehoeften van vezel- en microgolftransmissie, toegangsapparaat, schakelaar.Het systeem heeft een maximaal vermogen van 450 A.De kabels zijn aan de voorzijde aangesloten met MCB en busbar.
Belangrijkste kenmerken
Breed inslagspanningsbereik: 85 tot 290 VAC voor een rechtgever en 120 tot 420 VDC voor een MPPT
Ondersteunt Ethernet, SNMP, ModBus en RS485 communicatieinterfaces
Rectifier, MPPT en controller zijn warm aansluitbaar, eenvoudig en snel on-line onderhoud
Hoog rendement tot 96% voor lagere bedrijfskosten
| Telecom rectifier system - ET48450P200 | |||||
| Afmeting | W482 x D350,6 x H13U, ≤ 40 kg (zonder modules) | ||||
| Koelstand | Natuurlijke koeling | ||||
| Onderhoudsmodus | Onderhoud aan de voorzijde | ||||
| Beschermingsniveau | IP20 | ||||
| Inputverdeling | |||||
| Airconditioning | D.C. | ||||
| Invoermodus | 380VAC driefasig | 120VDC~420VDC | |||
| Invoerfrequentie |
45~65 Hz, nominale waarde: 50 Hz/60 Hz |
/ | |||
| Inputcapaciteit | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA, 8/20μs | ||||
| Distributie van de output | |||||
| Rectifier-module | Solarmodule | ||||
| Uitgangsspanning |
- 42.-58VDC, nominale waarde: -53,5VDC |
- 42.58VDC, nominale waarde: -54,5VDC |
|||
| Batterijbrekers | 250A/1P x3 ((125A/3P x 3) | ||||
| Laadbrekers |
LLVD: 125A/P x 2, 25A/1P x 1, 1 reservepos BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| DC SPD | 10kA/20kA, 8/20μs | ||||
| Module | |||||
| Rectifier-module | Solarmodule | ||||
| Inlaatspanning | 85~290VAC, nominale 220VAC | 120~420VDC, nominale 340VDC | |||
| Efficiëntie | > 96% | > 96% | |||
| Nominaal vermogen | 3000W ((176 tot 290VAC) | 3000W ((200 tot 420VAC) | |||
| Werktemperatuur | - 10°C~+75°C(voluitvoer minder dan 55°C) | - 10°C~+75°C(voluitvoer minder dan 50°C) | |||
| Controller | |||||
| Signalinvoer | 7 droog contact | ||||
| Alarm-uitgang | 4 AI (2 batterijtemperatuur, 1 omgevingstemperatuur, 1 brandstofniveau sensor), 1 RS485, 7 DI | ||||
| Communicatiehaven | RS485, SNMP | ||||
| Afbeeldingsmodus | LCD | ||||
| Milieu | |||||
| Werktemperatuur | - 10°C ~+50°C | ||||
| Bergingstemperatuur | -40°C ~+75°C | ||||
| Werkvochtigheid | 5%~95% (niet-condenserend) | ||||
| Hoogte | 0~4000 m (als de hoogte binnen het bereik van 3000 m ligt)~4000m, de maximale werktemperatuur daalt met 1°Cals de hoogte met 200 m toeneemt) | ||||
7. tekening van Outdoor Telecom Cabinet
8. Op maat gemaakte kastfoto's
9. IP65-certificaat voor buitentelecomkasten
10. Toepassingen van Outdoor Telecom Cabinet
11Verpakking en levering
Onze verpakking is van multiplex dat vrij is van fumigatie, niet van blokken / massief hout.
Voldoen aan ISPM 15, artikel 2.1, uitgegeven door de FAO van de Verenigde Naties.
12. Andere buitentelecom-kasten Foto's
