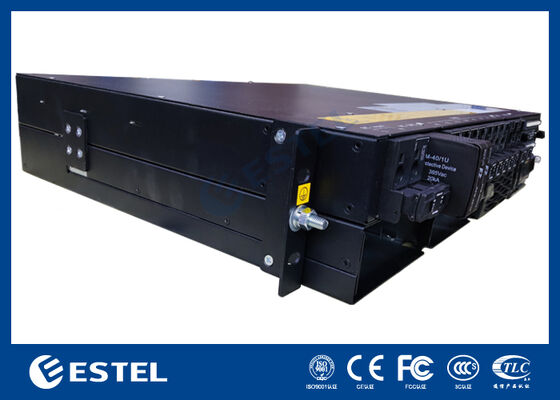

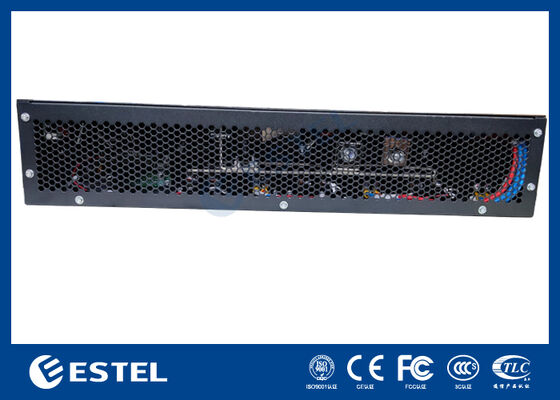

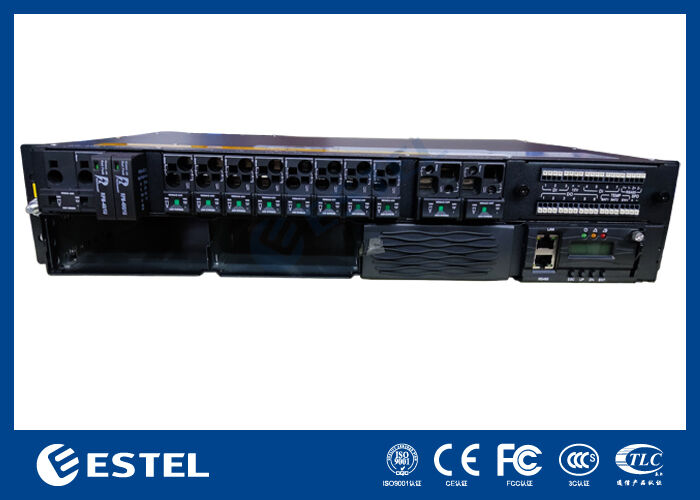

Hoogcapaciteit 9kW 2U Rack-Mount DC Voedingssysteem, Modulaire 3000W Gelijkrichters, Brede AC Input, >96% Efficiëntie

Productoverzicht

Het 9kW 2U rack-mounted DC voedingssysteem is een hoogcapaciteitsoplossing ontworpen voor telecomnetwerken, datacenters en industriële faciliteiten die een betrouwbare DC-voeding vereisen. Het ondersteunt een 220VAC enkelfasige input, en levert een stabiele –43 tot –58VDC output met een nominale waarde van –53.5VDC. Met een maximale capaciteit van 9kW, garandeert dit systeem voldoende vermogen voor grootschalige toepassingen, terwijl de efficiëntie boven de 96% blijft.

Het systeem integreert tot 3 gelijkrichermodules (N+1 redundantie), elk met een vermogen van 3000W en een gewicht van ≤2kg. Deze modules beschikken over geforceerde koeling, een hoge power factor ≥0.99 en THD ≤5%, wat zorgt voor een schone en stabiele DC-stroomconversie. Met onderhoud aan de voorkant, kabelinvoer aan de bovenkant en IP20-bescherming, heeft het ontwerp prioriteit gegeven aan veiligheid, onderhoudsgemak en eenvoudige integratie in 19-inch racks.

DC-distributie omvat 2*125A batterij-automaten en 4*32A+4*50A belastingsautomaten, die flexibel en veilig lastbeheer bieden. De intelligente controller ondersteunt 3 analoge ingangen, 7 digitale ingangen, 6 droge contactalarmen en externe communicatie via RS232/485 en SNMP. Lokale monitoring is mogelijk via een LCD-scherm.

Gebouwd voor uitdagende omgevingen, werkt de unit van –40℃ tot +65℃, is bestand tegen 5–95% niet-condenserende vochtigheid en behoudt een stabiele werking op hoogtes tot 3000m. Met zijn modulaire architectuur en robuuste prestaties is het 9kW 3U DC voedingssysteem een ideale keuze voor kritieke infrastructuren die schaalbare en betrouwbare energieoplossingen vereisen.

Systeem

• Afmetingen: 482.0(B) × 350.0(D) × 2U(H)

• Gewicht: ≤20kg (zonder gelijkrichters)

• Koelmodus: Natuurlijke koeling

• Installatiemodus: Geïnstalleerd op een 19-inch rack of in de kast

• Bekabelingsmodus: Boveninvoer en -uitvoer

• Onderhoudsmodus: Onderhoud aan de voorkant, ondersteuning voor modulegradatie

• Beschermingsniveau: IP20

AC Distributie

• Ingangsmodus: 220VAC enkelfasig

• Ingangscapaciteit: 2×63A/1P

• Ingangsfrequentie: 45–66Hz, nominale waarde: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

DC Distributie

• Uitgangsspanning: –43 ~ –58VDC, nominale waarde: –53.5VDC

• Maximale capaciteit: 9kW(3*3kw, N+1 redundantie)

• Batterij-automaten: 2×125A/1P

• Belastingsautomaten: LLVD: Geen; BLVD: 4×32A/1PN+4×40A/1PN

• DC SPD: 10kA, 8/20μs

Gelijkrichter

• Ingangsspanning: 85VAC ~ 300VAC, nominaal 220VAC

• Efficiëntie: >96%

• Nominaal vermogen: 3000W (176–300VAC)

• Werktemperatuur: –40℃ ~ +75℃ (volledige output onder 50℃)

• Afmetingen: 106.5mm(B) × 286mm(D) × 41.5mm(H) (1U/H)

• Gewicht: ≤2kg

• Koelmodus: Geforceerde koeling

• Power factor: ≥0.99

• THD: ≤5%

• DC-uitgang: –43 ~ –58VDC, nominaal –53.5VDC, maximaal 55A

Controller

• Signaalingang: 3 AI (2 batterijtemp., 1 omgevingstemp), 7 DI

• Alarmuitgang: 6 droge contacten

• Communicatiepoort: RS232/485, SNMP

• Weergavemodus: LCD

Omgeving

• Bedrijfstemperatuur: –40℃ ~ +65℃ (volledige output onder 50℃)

• Opslagtemperatuur: –40℃ ~ +70℃

• Bedrijfsvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000m (Als de hoogte binnen het bereik van 2000m tot 3000m ligt, daalt de maximale bedrijfstemperatuur met 1℃ naarmate de hoogte met 200m toeneemt.)
