Outdoor Telecom Power Cabinet met Geïntegreerde Koeling 4 stuks 48V 200Ah Lithium Batterijmodules en Voedingssysteem
Productdetails
Outdoor Telecom Power Cabinet met koeling
,48V 200Ah Lithium Batterijmodules
,het geïntegreerde Systeem van de Telecommunicatiemacht
Buiten Telecom Power Cabinet met geïntegreerde koeling 4pcs 48V 200Ah Lithium Battery Modules en voor- en achterste toegang Power System
Productbeschrijving voor buiten telecom-kernkast

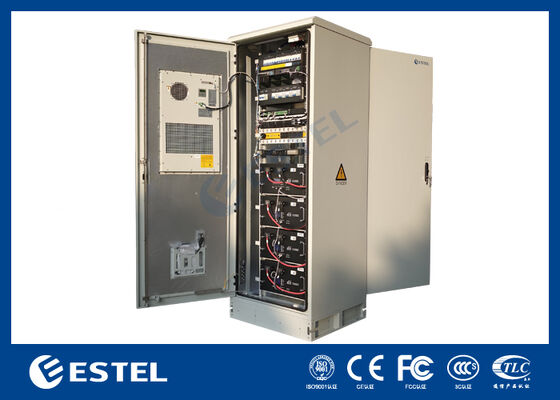

Deze telecom-powercabinet is ontworpen voor communicatiesites, back-up-energiesystemen en netwerkinfrastructuurprojecten die een geïntegreerde stroomverdeling vereisen.opslag van batterijen en milieubeheer in één behuizingOp basis van de afbeeldingen van het product heeft de kast een vloeropstaande buitenstructuur met een voordeur van volledige hoogte.een op de deur gemonteerde koelinrichting en een intern rekstelsel voor de installatie van gelaagde apparatuurHet kabinet is uitgerust met vier lithiumbatterijmodules voor en achter en een bovenste verdelingsafdeling, waardoor de centrale installatie van stroom mogelijk is.batterij- en besturingscomponenten in een enkele buitenbehuising.
Belangrijkste kenmerken van de outdoor telecom power cabinet
• Buitenste vloerkast met geïntegreerde koeling en interne rekstructuur

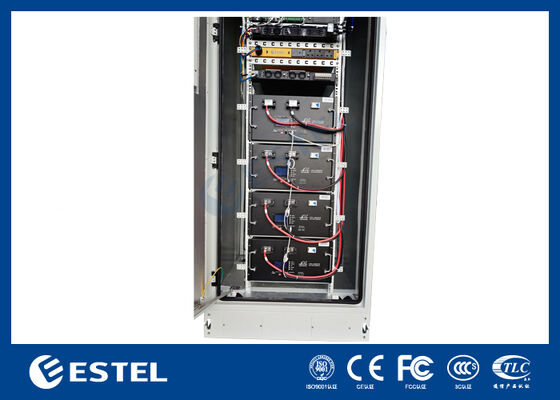

• Uitgerust met 4 lithiumbatterijmodules voor back-up-energieopslag
• Elke batterijmodule is duidelijk gemarkeerd 48V / 200Ah
• Totale geïnstalleerde batterijenergie op basis van zichtbare modules: 38,4 kWh
• De interne opstelling van de rek ondersteunt de geïntegreerde installatie van stroom-, batterij- en distributie-eenheden
• Een aan de deur gemonteerde koelinstallatie helpt de interne temperatuur te behouden
• Voor- en achterste toegangsontwerp vereenvoudigt installatie, onderhoud en vervanging van batterijen
• Geschikt voor toepassingen op het gebied van telecommunicatie, communicatie, transmissie en outdoor back-up
Technische specificaties voor een telecom-energie-afdeling voor buitengebruik
|
Artikel 1 |
Specificatie |
|
Productsoort |
Buiten Telecom Power Cabinet |
|
Typ van installatie |
Buiteninstallatie op de vloer |
|
De structuur van het kabinet |
Metalen kast met een enkele ruimte |
|
Doorconfiguratie |
Eenvoudige voordeur van volle hoogte |
|
Koelconfiguratie |
1 aan de voordeur gemonteerde koelinstallatie zichtbaar aan de binnenkant van de voordeur |
|
Interne montageconstructie |
Geïntegreerd verticaal rekstelsel voor installatie van meerniveausapparatuur |
|
Hoeveelheid batterijmodule |
4 lithiumbatterijmodules zichtbaar |
|
Merk van de batterij |
LEOCH |
|
Markering van het model van de batterij |
LFELI-48200TB |
|
Nominale spanning van de batterij (per module) |
48 V |
|
Batterijcapaciteit (per module) |
200Ah |
|
Batterijenergie (per module) |
9600Wh |
|
Totale nominale batterijspanning |
48V-systeem |
|
Totale geïnstalleerde capaciteit |
800Ah (4 × 200Ah) |
|
Totale geïnstalleerde energie |
38.4kWh (4 × 9600Wh) |
|
Installatiemethode van de batterij |
Batterijladen/modules met voor- en achterste toegangsrekken |
|
Batterijterminalverbinding |
Voorkoppelingsverbinding met zware gelijkstroomkabels |
|
Monitoring van batterijmodules |
Elke batterijmodule omvat een voorbeeld / indicator gebied |
|
Afdeling energieverdeling |

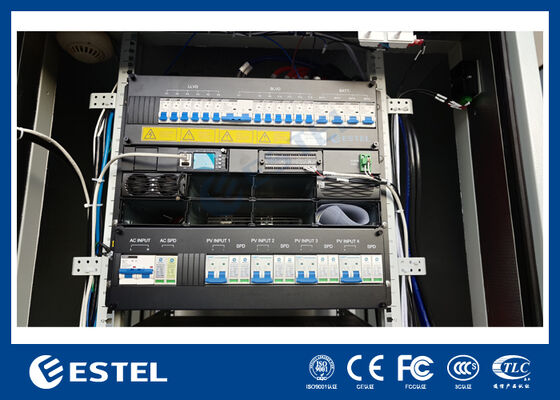

Het bovenste deel van het rek omvat DC-distributie- / schakelaar- en stroommodules |
|
AC-uitgangsinterface |
In het bovenste binnenste gedeelte zichtbare AC-uitgangen van het Britse type |
|
Toegang tot diensten |
Vooraan toegang voor installatie en onderhoud van apparatuur |
|
Basisstructuur |
Verhoogde sockelbasis voor vloerbevestiging en kabelverbinding |
|
Afwerking van de kast |
Lichtgrijze industriële afwerking voor buiten |
|
Veiligheidsmarkering |
Hoogspannings-/gevaarwaarschuwingsbord aan de buitenzijde van de kast |
|
Toepassing |
Buitencommunicatie-installaties, back-up-energiesystemen, communicatie-knooppunten, transmissiesystemen en geïntegreerde energie-infrastructuur |
Operatierichtlijnen voor telecom-energiebedrijven in de buitenlucht
-
Installeer het kastje op een stabiele buitengrondslag en bevestig het via de onderste basisstructuur.
-
Zorg voor voldoende ruimte rond de kastdeur en de koelinstallatie voor onderhoud en luchtstroom.
-
Controleer of alle batterijmodules correct zijn geïnstalleerd en of de gelijkstroomkabelverbindingen zijn gespannen voordat het systeem in gebruik wordt genomen.
-
Installeer bovenste vermogen, distributie- en besturingsapparatuur volgens de rackopstelling en het belastingverdelingsplan.
-
Houd de deur van de kast tijdens normale werking gesloten en vergrendeld om de interne apparatuur te beschermen en de milieucontrole te handhaven.
-
