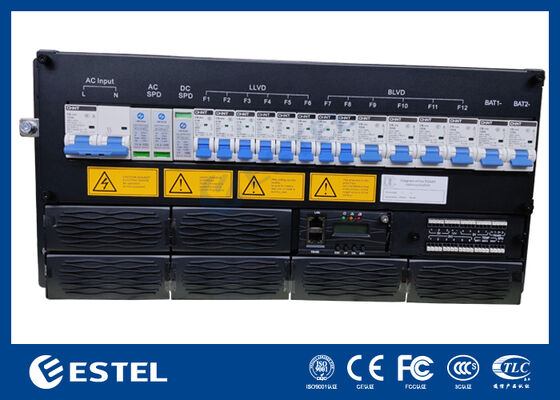

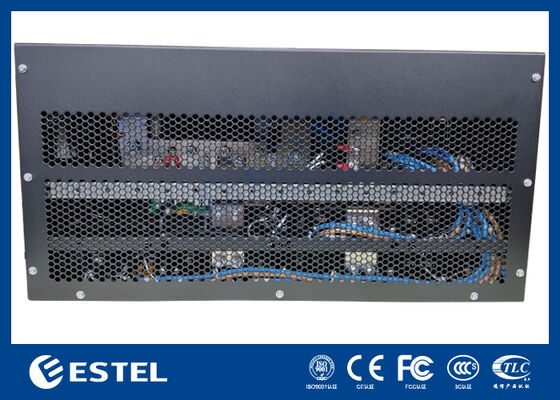

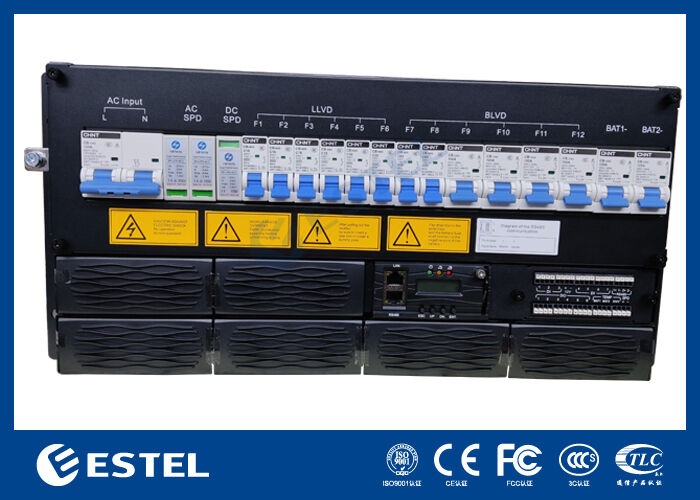

18kW rack-mount DC Telecom Power System, Module Rectifier System voor Telecom, >96% Hoog rendement

Productoverzicht

Het 18 kW rack gemonteerde gelijkstroomsysteem is een oplossing met een hoge capaciteit die is ontworpen voor telecomnetwerken, datacenters en industriële installaties die een betrouwbare gelijkstroomvoorziening vereisen.Het ondersteunt 220V single phase input, met een stabiele ¥43 tot ¥58VDC-uitgang met een nominale waarde van ¥53,5VDC. Met een maximaal vermogen van 18 kW,dit systeem zorgt voor voldoende vermogen voor grootschalige toepassingen en behoudt tegelijkertijd een efficiëntie van meer dan 96%.

Het systeem bevat maximaal 6 rechtlijningsmodules ((N+1 redundantie), elk met een nominale kracht van 3000 W en een gewicht van ≤2 kg. Deze modules zijn voorzien van gedwongen koeling, een hoge vermogensaandeel ≥0.99, en THD ≤5%, waardoor een schone en stabiele gelijkstroomconversie wordt gewaarborgd.en een gemakkelijke integratie in 19-inch racks.

DC-distributie omvat 2*125A batterijbrekers en 1*LLVD & 1*BLVDDe intelligente controller ondersteunt 3 analoge ingangen, 7 digitale ingangen, 6 droge contact alarmen en communicatie op afstand via RS232/485 en SNMP.Lokale bewaking is mogelijk via een LCD-scherm.

Gebouwd voor uitdagende omgevingen, werkt de eenheid van 40 ° C tot + 65 ° C, weerstaat 5 95% niet-condenserende vochtigheid en behoudt een stabiele werking op hoogtes tot 3000 m.Met zijn modulaire architectuur en robuuste prestatiesHet 18kW 5U gelijkstroomsysteem is een ideale keuze voor kritieke infrastructuur die schaalbare en betrouwbare energieoplossingen vereist.

Systemen

• Afmetingen: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Gewicht: ≤ 25 kg (zonder rechtgevers)

• Koelstand: natuurlijke koeling

• Installatiemodus: Installeerbaar op een rack van 19 inch of in de kast

• Kabelstand: bovenste inlaat en bovenste uitlaat

• Onderhoudsmodus: onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteunende module

• Beschermingsniveau: IP20

AC-verdeling

• Invoermodus:220 V enkelfasig

• Invoerfrequentie: 45 ∼ 66 Hz, nominale waarde: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

DC-verdeling

• Uitgangsspanning: 43 ~ 58 VDC, nominale waarde: 53,5 VDC

• Maximaal vermogen: 18 kW6*3kw, N+1 redundantie)

• Batterijonderbrekers: 2*125A

• Vervaardiging uit de volgende categorieën:

• LLVD1: 3*16A/1P+3*32A/1P;

• BLVD:2*63A/1P+4*100A*1P

• DC SPD: 10kA, 8/20μs

Rectificator

• Inlaatspanning:380VAC driefasig

• Efficiëntie: > 96%

• Nominaal vermogen: 3000 W (176 ∼ 300 VAC)

• Werktemperatuur: 40 °C tot +75 °C (vol vermogen onder 50 °C)

• Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Gewicht: ≤ 2 kg

• Koelstand: gedwongen koelen

• Vermogensfactor: ≥ 0.99

• THD: ≤ 5%

• Gelijkstroomuitgang: ¥43 ~ ¥58VDC, nominale ¥53,5VDC, maximaal 55A

Controller

• Signalinvoer: 3 AI (2 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI

• Alarm: 6 droog contact

• Communicatiepoort: RS232/485, SNMP

• Displaymodus: LCD

Milieu

• Werktemperatuur: 40 °C tot + 65 °C (voluitgang onder 50 °C)

• Bergingstemperatuur: ¥40°C ~ +70°C

• Werkvochtigheid: 5% ~ 95% (niet-condenserend)

• Hoogte: 0 ~ 3000 m (als de hoogte tussen 2000 m en 3000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt.)
