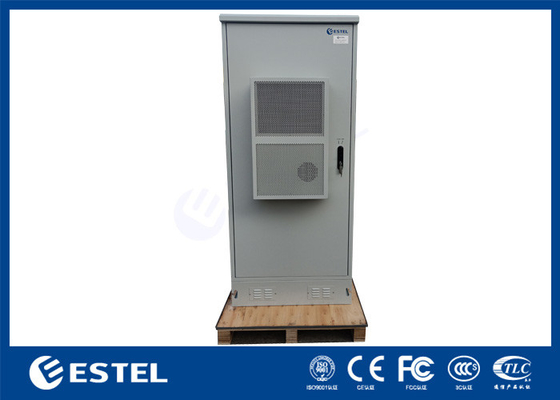

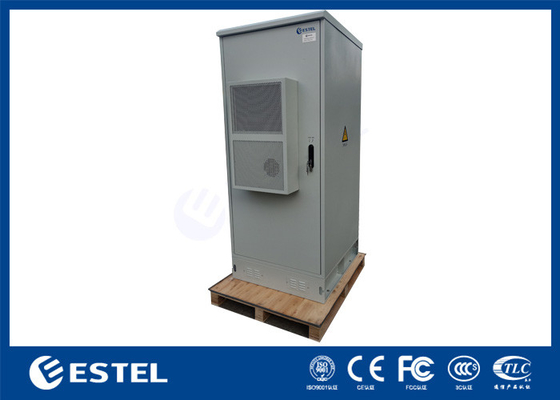

IP55 Outdoor Telecom Cabinet With Power Distribution And Envirenmental Monitoring System
Productdetails
Geïntegreerd Openlucht de Telecommunicatiekabinet van PDU
,Telecommunicatiekabinet met Machtsdistributie
,Telecommunicatiekabinet met Envirenmental-Controle
IP55 openluchttelecommunicatiekabinet met Machtsdistributie en het Controlesysteem van Envirenmental
1. Kabinetsinleiding
1.1 kabinetsmateriaal
Het kabinet wordt gemaakt van gegalvaniseerd staal, dubbele muur, dikte: 1.2mm, met 20mm PEF.
1.2 kabinetsstructuur
Het kabinet omvat“ spoor 19 voor materiaalinstallatie.
1.3 kabinetsdeur en Slot
Het kabinet omvat één voordeur, totaal één deur.
De ingebedde structuur van de kabinetsdeur gebruik.
De deur openingshoek is tot 110°and het apparaat van de deurgrens de openingshoek kan beperken. Het slot is theftproof drie puntslot, ondersteunend hangslot. Omvat sleutels voor het openen van de deur.
1.4. Eigenschappen
●Volledig gelast ontwerp; geleverde volledig, klaar te gaan
●Afsluitbare voordeur
●Inbegrepen regenkap
●Verzegelde de ingangsklier van de bodemkabel
●Regelbare 19“ opzettende sporenvoorzijde en achtergedeelte
●Het aan de grond zetten van bar
●Voordeur rubberverbinding
●Het kabinetsontwerp staat het natuurlijke wind koelen door gefiltreerde openingen op voordeur toe
●Alle bevestigen zijn intern aan het kabinet om een veilige oplossing te verstrekken
●Kom met stenen rand voor steun op de vloergrond, met kabelgromments voor de aanleg van kabelnetten
●Beschikbaar in kleuren, Grijze, Groene of aangepaste kleuren
2.Cabinet technische Parameter
| Configuratie | Punt | Technische Parameter | |||
| Kabinet | Model | ET9090210UP | |||
| Beveiligingsniveau | IP55 | ||||
| Externe dimensie | H2100mm×W900mm×D900mm (kan worden aangepast) | ||||
| Interne Afmeting | 19 duimrek | ||||
| Materiaal |
Gegalvaniseerd staal, 1.2mm dikte, enige muur. Dikte van het dragen van delen: 2.0mm |
||||
| Isolatie | 20mm PEF | ||||
| Deklaag | De deklaag van het polyesterpoeder | ||||
| Kleur | RAL7035 | ||||
| Slot | Anti-diefstal three-point sluitensysteem | ||||
| Scharnier | Binnenscharnier | ||||
| Installatieopties | Opgezette vloer - | ||||
| Kabel het Verpletteren | Kabel binnen en uit van de bodem van kabinet | ||||
| Onderhoud | Één voordeur, vooronderhoud | ||||
| Het koelen | Facultatief | AC airconditioner | De airconditioner van gelijkstroom | Warmtewisselaar |
ventilatie |
| Het koelen Capaciteit | 1500W | 1500W | 80W/K | 180CFM | |
| Inputvoltage | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
| Mededeling | RS485 | RS485 | RS485 | / | |
| (De aangepaste) Eenheid van de machtsdistributie |
De bliksembescherming van categorie B, 40KA Ingevoerd AC: 1*63A/2p; AC Output: 2 *16A/1P Ingevoerde gelijkstroom: 2*32A/1P; Gelijkstroom-Output: 4*16A/1P |
||||
| Milieu (facultatieve) Controleeenheid |
19 duiminstallatie, hoge 1U, 48VDC-inputvoltage, communicatie haven: SNMP 9-manier de passieve input van de omschakelingswaarde, de waardeinput van de 6 manier actieve omschakeling, de output van het 6 manierrelais. |
||||
| Anderen | 48VDC LEIDENE lamp voor verlichting, LEIDENE schakelaar | ||||
| Milieu | Het werk Temperatuur | -40℃ ~+55℃ (+Solar-Straling) | |||
| Opslagtemperatuur | -40℃~+70℃ | ||||
| Het werk Vochtigheid | 5%~95% (Geen condensatie) | ||||
| Het werk Hoogte | 0~4000 meters | ||||
3. Kabinetsdiagram:
4. Arbeidsvoorwaarden
(1) toepasselijke milieuvoorwaarden:
Werkende temperatuur: -40°C ~ + 75°C
Opslagtemperatuur: -50°C ~ + 70°C
Vervoertemperatuur: -50°C ~ + 70°C
Relatieve vochtigheid (relatieve vochtigheid): 5%~99%
Luchtdruk: 62kPa ~ 101kPa (gelijkend op 0m hoogte ~ 5000m)
(2) materiaal: goede kwaliteits gegalvaniseerd staal
(3) oppervlaktebehandeling: poeder-laag verf, openluchtpolyester lichtgrijze RAL 7035 deklaag
(4) toegangsbescherming: IP55
(5) vlamachterstand: leef GB5169.7-test A na
5.Cabinet toebehoren
De dienstlicht
De airconditioner van gelijkstroom
De eenheid van de machtsdistributie
Envirenmental controleeenheid
Airconditionertekening:
7. Verpakking - Houten geval verpakking
-
