Waterdichte 40U outdoor telecomkast met extern bewakingssysteem en stroomverdeling
Productdetails
Monitoringsysteem Telecomkast voor buiten
,bewaking op afstand Telecomkast voor buiten
,waterdichte telecombehuizing voor buiten
Waterdicht 40U Outdoor Telecom Kabinet met afstandsbediening en stroomverdeling
1Buiten.Beschrijving van het telecomsapparaat

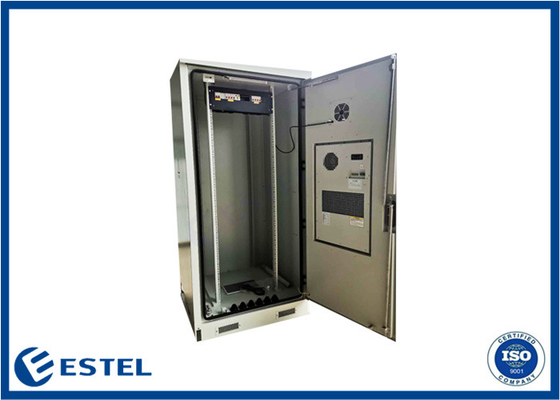

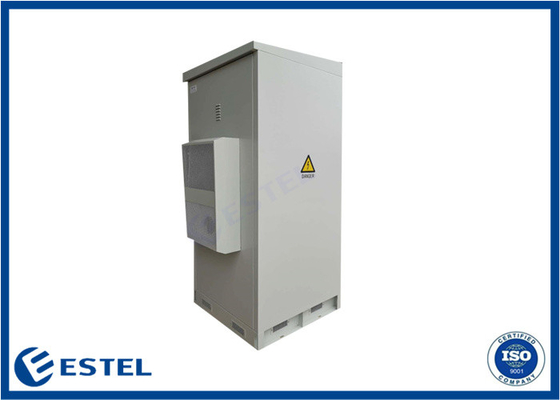

Deze outdoor telecom kast is ontworpen en geproduceerd door ESTEL, die is gemaakt van hoogwaardig gegalvaniseerd staal, bekleed met anti-corrosief en anti-ultraviolet poeder, en met IP55 beschermingsgraad.De kast is 2100mm hoog en 900mm breed en 900mm diep, uitgerust met een elektriciteitssysteem, bliksembescherming en aardingsysteem, temperatuurregelsysteem, verlichtingssysteem en installatieruimte voor gebruikersapparatuur.
2. Outdoor Telecom Cabinet kenmerken
- Waterdicht, stofdicht:
- Gesloten met importzegelgordel, waterdicht ontwerp en luchtfilterinstrument zorgen voor een efficiënte bescherming,IP 55
- gegalvaniseerd staal
- Driepunts slot tegen diefstal
- Het kastje bevat een standaard installatie rack van 19 ′′.
- De koeling van de kast gebruikt 220AC airconditioner koelsysteem
- Inclusief -48VDC-verlichtingslamp.
- De indeling van de kast is redelijk, waardoor de toegang tot de kabels, de bevestiging en de aarding worden vergemakkelijkt.
- Aan de onderkant van de kast bevinden zich afzonderlijke toegangslopen voor stroomkabel, signaalkabel en optische kabel.
3Tabel 1 Standaardconformiteit
| Standaard | Beschrijving |
| GB/T 17626.7-1998 | Elektromagnetische compatibiliteit |
| GB4706.1 | Veiligheid van huishoudelijke apparaten en elektrische apparaten met een vergelijkbaar gebruik. |
| GB4798.1 | Omgevingsomstandigheden in de toepassing voor elektrische en elektronische producten - opslag |
| GB4798.2 | Omgevingsvoorwaarden bij de toepassing van elektrische en elektronische producten - vervoer |
| GB4798.3 | Omgevingsomstandigheden in de toepassing van elektrische en elektronische producten - gebruik |
- Schilderijen en schema's
- Technische parameters
| Artikel 1 | Type | Technische parameter |
| Structuur | Afmeting |
Buitenafmeting: W*D*H 900*900*2100mm Inwendige afmetingen: W*D*H 800*800*1800mm |
| Inrichting | 1 compartiment | |
| Installatiemethode van de apparatuur | 19 ̊ rek, 40 U | |
| De deur | met een voordeur en een driepunts slot voor de buitenkas (ondersteunend hangslot) | |
| Materiaal | Gegalvaniseerd staal, met een enkele wand met isolatie | |
| Warmteisolatie | 20 mm PEF | |
| Ingangsbescherming | IP55 | |
| Temperatuurcontrole | Koeling | Airconditioning en ventilator |
| Verlichting | LED-lamp | LED-lamp |
| Temperatuur | Temperatuur | Werktemperatuur: -40 °C ~ +55 °C |
| Bergingstemperatuur: -50 °C ~ + 70 °C | ||
| Transporttemperatuur: -50 °C ~ +70 °C | ||
| Vochtigheid | Relatieve luchtvochtigheid | 5% ~ 100% |
| Druk | Luchtdruk | 62kpa ~ 101kpa (vergelijkbaar met 0m ~ 5000m hoogte) |
| Stralingsintensiteit | Intensiteit van de zonnestraling | 1120 × (1±5%) W/m2 |
4. KasLijst met accessoires
| - Nee, dat is niet waar. | Artikel 1 | Hoeveelheid | Eenheid | Specificaties |
| 1 | Outdoor Telecom Cabinet | 1 | Gezet |
(1) Buitenafmeting: W*D*H 900*900*2100 mm (2) Eén compartiment: 19 ≈ 40 U (3) Met één voordeur en driepunts slot voor de buitenkas (ondersteunend hangslot) (4) Materiaal: gegalvaniseerd staal, een enkele wand met isolatie |
| 2 | Airconditioner | 1 | Gezet | Koelcapaciteit: 1500W, stroomtoevoer: AC220V, 50Hz |
| 3 | Hulpventilatoren voor directe ventilatie | 2 | PC's | AC220V |
| 4 | Milieubewakingseenheid | 1 | Gezet | 1U, AC220V, ondersteunt SNMP-communicatie |
| 5 | Watersensor | 1 | PC's | |
| 6 | Rooksensor | 1 | PC's | |
| 7 | Temperatuur- en vochtigheidssensor | 1 | PC's | |
| 8 | Doorsensor | 1 | PC's | |
| 9 | LED-lamp | 1 | PC's | AC220V |
| 10 | Energieverspreidingsunit | 1 | Gezet |
Klasse B bliksemwerend wisselstroominput: 63A/2P *1; wisselstroomuitgang: 16A/1P*4; DC-uitgang: 16A/1P*4 Invoerspanning: AC220V. |
| 11 | Pakket | 1 | Gezet | Houten behuizing |
5. Gegevensblad voor airconditioning:
1) Inleiding van het product
1.1. De airconditioner is een soort koelproduct zelf ontwikkeld voor kast. Het is van toepassing op de plaats waar de kast interne warmte is zeer groot,de interne elektronische apparatuur is gevoelig voor de omgevingstemperatuur en die intern en extern volledig moet worden geïsoleerdDit product heeft meerdere functies, hoge betrouwbaarheid en heeft de eigenschap dat het kan beginnen te werken zonder complexe debugging na het inschakelen.
1.2De ventilator in het interne luchtcircuit absorbeert de hete lucht van boven om de luchtwarmte uit te wisselen door verdampervinnen, en stuurt de gekoelde lucht van de onderkant van de airconditioner.de lucht in de kast kan circuleren om het doel te bereiken van het verlagen van de temperatuurOndertussen absorbeert de ventilator in het externe luchtcircuit de koude lucht van de buitenzijde en stuurt de warme lucht van de bovenzijde na warmte-uitwisseling af.
6. Verscheidene koelsystemen voor uw keuze
- Natuurlijke ventilatie koelsysteem
- DC/AC koelsysteem van de airconditioner
- Verwarming van de warmtewisselaar
- Koelinstallatie van de ventilator
- TEC-koelsysteem
7Verpakking en verzending
Dit pakket is anti vocht, anti impact en snong om veilig vervoer te garanderen.
8.Vloermontage
- Het kabinet bevat een koperen grondslagstaaf met een anti-corrosiecoating.
- Het metalen deel van de kast moet met elkaar verbonden zijn en met een aardingsbalk worden verbonden.
- Beschermende aarding van andere apparatuur in de kast moet aan de aardingsstaaf worden aangesloten.
-
