IP6519 ¢standaard rekGegalvaniseerde stalen rack voor apparatuur met koelsysteem

1.Technische parameters

Externe afmetingen H×W×D 1000×650×650 mm

Eén compartiment

Installatiemethode van de apparatuur:19 ′′ standaardrek

Met één voordeur:

met een breedte van niet meer dan 50 mm

Materiaal:Eenwand 1,2 mm gegalvaniseerd staal met warmte-isolatie

Ingangbescherming: IP65

Temperatuurregeling: 220VAC 50HZ 600W airconditioner

LED-lamp:220VAC-LED-lamp

Werktemperatuur: -40 °C ~ +55 °C

Bergingstemperatuur: -50 °C ~ + 70 °C

Transporttemperatuur: -50 °C ~ +70 °C

Vochtigheid Relatieve vochtigheid 5% ~99%

Luchtdruk :62kpa ~ 101kpa (vergelijkbaar met 0m ~ 5000m hoogte)

Intensiteit van zonnestraling:1124 × (1±5%) W/m2

Lijst met accessoires

2- Het kabinet.Kenmerken

Compact en licht ontwerp met één wand
Hoogste bescherming tegen corrosie
Met een geïntegreerd dak
Dikte van de plaat: 1,2 mm
met warmte-isolatie, polyesterpoederlaag met UV-bescherming
PUR niet-porieuze pakking geschikt voor extreme temperaturen
Volledig gelast ontwerp, compleet geleverd, geen montage vereist
Afwerking van het oppervlak: ontvetten, inzetten, fosforwassen, schoonmaken en poederbedekken

3Instructies van het kabinet

Deze kast is 1000 mm hoog, 650 mm breed en 650 mm diep en is een geschikte oplossing voor projecten met hoge eisen aan een stabiel klimaat in het rack.Voor de vervaardiging van elektrische motoren.


4Optioneel accessoire


● Koeloplossing: We gebruiken airconditioning om de temperatuur te regelen en zorgen voor de beste werkomstandigheden in de kast.
● Energieverspreidingsunit: kan voldoen aan de vereisten van het elektriciteitssysteem normale werking en het onderhoud van de apparatuur
●Sensoren: kunnen de interne temperatuur, vochtigheid, brand/rook, open staat van de deuren controleren.
● Licht: één stuk LED-buislamp is bestemd voor binnenverlichting en bevestigd op de bovenkop.
● Een sterk rack in de binnenkant, voorzien van telecom-apparatuur, stroombron, temperatuurregelaar en andere toebehoren.
● Digitaal weergeven van de temperatuurinstelling, temperatuuralarm, temperatuurparameters binnen en buiten, en allerlei andere alarminformatie, enz.

5.Kabinetkenmerken

- Ingangsbescherming is IP55, we kunnen IP65 kast op basis van klant's daadwerkelijke leveren.

- Gemaakt van zwaar gegalvaniseerd materiaal.

- Voor de voordeur wordt een standaard driepunts slot tegen diefstal gebruikt.het vergrendelende effect is veilig en betrouwbaar.

- Standaard 19 inch bevestigingspalen.

-Deuren met een stalen doodslotsysteem (PADLOCK)

- Het wordt geïnstalleerd in de grondwortel of boven de grond kolom basis systeem door "direct begraven"

- De toegang tot de kabels is standaard via de basis met zijde- of daktoegang op aanvraag.

6Inleiding van het kabinet

• De structuur van het kabinet

De kast bevat 19 ′′ installatie rack voor apparatuur.

• De deur en het slot van de kast

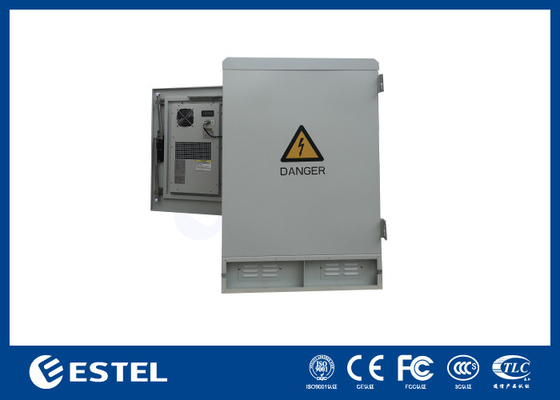

De deur van de kast is ingebed en de openingshoek is groter dan 110° en het limietapparaat van de deur kan de openingshoek beperken.Het slot is diefstalbestendig.Elke kastdeur is voorzien van een open deursensor, die samenwerkt met de omgevingsbewakingseenheid.


7.TechnischeSborstbeen

• Materiaal: gegalvaniseerd staal van goede kwaliteit
• Oppervlaktebehandeling: ontvetten, ontroeren, roestvrij fosfateren (of galvaniseren), poederlaag.
• Draagkracht van de kast: ≥ 600 kg
• Ingangsbescherming: IP65
• Vlamvertraging: voldoet aan GB5169.7 test A
• Isolatieweerstand: de isolatieweerstand tussen aardingstoestellen en onderdelen van het kastje is niet lager dan 2×104M/500V(DC.
• Standspanning: de standspanning tussen de aardingstoestellen en de onderdelen van de kast is niet lager dan 3000 V ((DC) /min.
• Mechanische sterkte: elk oppervlak kan een verticale druk > 980 N verdragen; na het openen van de deur kan het buitenste uiteinde een verticale druk > 200 N verdragen.

8.Dimensie diagram

9.ComponentenInstallatie

De LED-lamp, de LED-lampsensor, de rooksensor, de deursensor en de temperatuur- en vochtigheidssensor zijn bovenaan de kast geïnstalleerd.




De watersensor is aan de onderkant van de kast geïnstalleerd.






De PDU en de milieubewakingseenheid zijn op rack 19 ̊ gemonteerd.

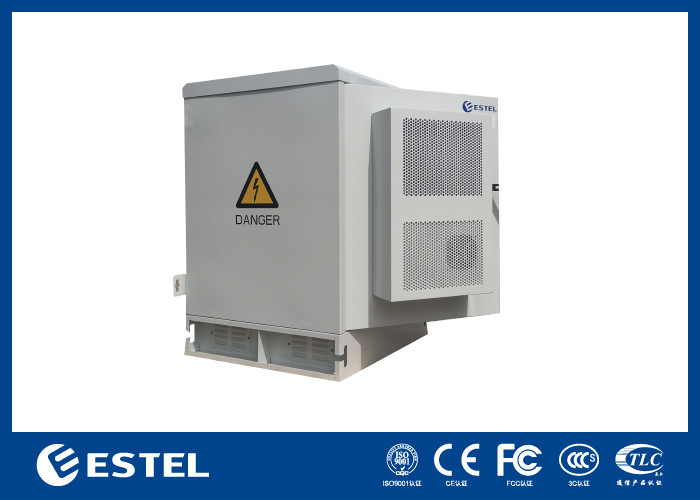

De kast bevat in totaal twee airconditioners, waarvan de ene op de voordeur en de andere op de achterdeur is geïnstalleerd.




Inlaat van de kabel

Voedingskabel en andere externe kabels gebruiken allemaal de onderste bedradingsmethode.
