38U eenverdiepingsmontage Buiten elektrische behuizingen Kasten met airconditioning
Productdetails
38U Buitenste elektrische behuizingen
,Buitenste elektrische behuizingen Kasten IP55
,Buitenste elektrische behuizingen van basisstations
Waterdicht 38U met een enkele wand Buiten elektrische behuizingen Kasten met airconditioning
1Buitenkaststructuur
(1) Buitenafmeting W×D×H 750×750×2000 mm
(2) Eén compartiment,38U vrije ruimte
(3) Eén voordeur; met speciaal slot voor de buitenkas (ondersteunend hangslot)
(4) Materiaal: gegalvaniseerd staal; enkele wand, dikte: 1,2 mm, met 20 mm PEF-warmteisolatie.
(5) Afwerking van het oppervlak: ontvetten, bijten, fosforwassen, schoonmaken en elektrisch bekleden.
2Weerbestendige Telecom-kast Kenmerken
- Materiaal: gegalvaniseerd staal van goede kwaliteit
- Oppervlaktebehandeling: ontvetten, ontroeren, roestvrij fosfateren (of galvaniseren), poederlaag.
- Draagkracht van de kast: ≥ 400 kg
- Ingangsbescherming: IP55
- Vlamvertraging: voldoen aan GB5169.7 test A
- Mechanische sterkte: elk oppervlak kan een verticale druk > 980 N weerstaan; na het openen van de deur kan het buitenste uiteinde een verticale druk > 200 N weerstaan.
- Isolatieweerstand: de isolatieweerstand tussen de aarding en de onderdelen van de kast is niet lager dan 2 × 104 M/500 V ((DC).
- weerstandspanning: de weerstandspanning tussen de aardingsinrichtingen en de onderdelen van de kast is niet lager dan 3000 V (DC) /min.
3. Elektrische behuizing Tabel 1 Standaardconformiteit
| Standaard | Beschrijving |
| GB/T 17626.7-1998 | Elektromagnetische compatibiliteit |
| GB4706.1 | Veiligheid van huishoudelijke apparaten en elektrische apparaten met een vergelijkbaar gebruik. |
| GB4798.1 | Omgevingsomstandigheden in de toepassing voor elektrische en elektronische producten - opslag |
| GB4798.2 | Omgevingsvoorwaarden bij de toepassing van elektrische en elektronische producten - vervoer |
| GB4798.3 | Omgevingsomstandigheden in de toepassing van elektrische en elektronische producten - gebruik |

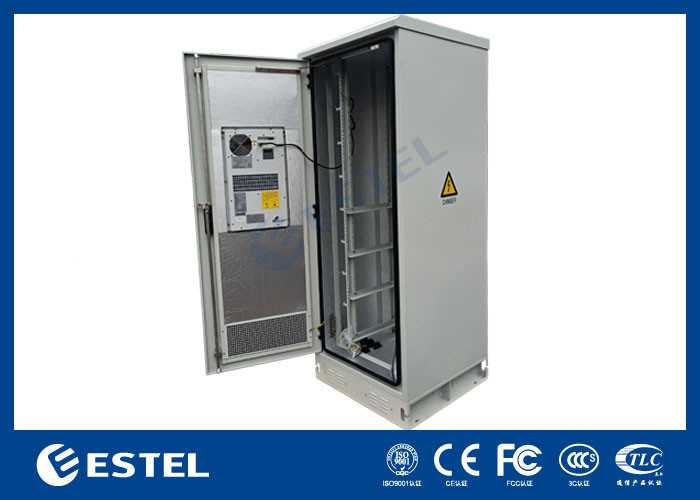

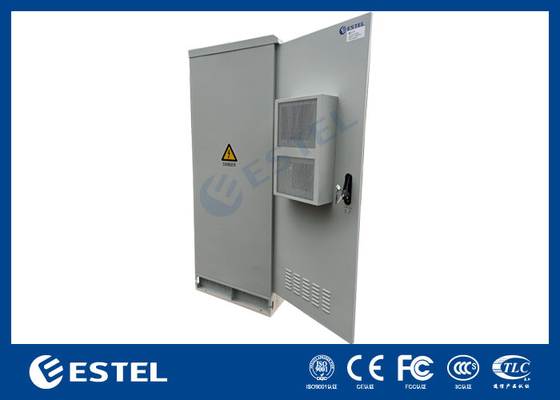

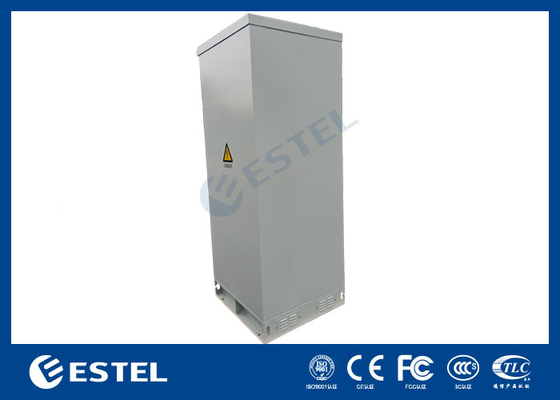

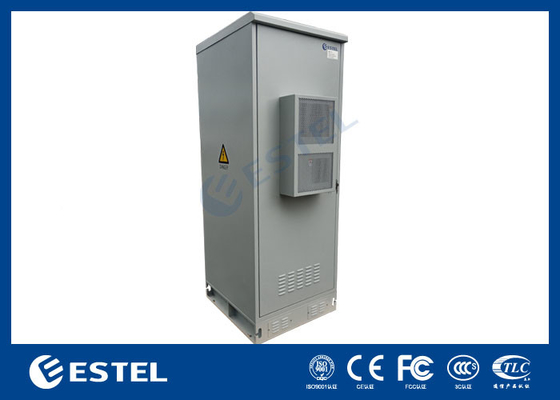

4. Vloer gemonteerde kast Foto's en diagram
5. Kas met technische parameters van de airconditioner
| Artikel 1 | Type | Technische parameter |
| Structuur | Afmeting |
Buitenafmeting: W*D*H 750*750*2000mm |
| Inrichting | Eén compartiment | |
| Installatiemethode van de apparatuur | 19 ′′ rek, 38U vrije ruimte | |
| De deur | met een voordeur en een driepunts slot voor een buitenkas (ondersteunend hangslot) | |
| Materiaal | Gegalvaniseerd staal, met een enkele wand met isolatie | |
| Warmteisolatie | 20 mm PEF | |
| Ingangsbescherming | IP55 | |
| Installatie | met een gewicht van niet meer dan 50 kg | |
| Temperatuurcontrole | Koeling | Airconditioning |
| Verlichting | LED-lamp | LED-lamp |
| Temperatuur | Temperatuur | Werktemperatuur: -40 °C ~ +55 °C |
| Bergingstemperatuur: -50 °C ~ + 70 °C | ||
| Transporttemperatuur: -50 °C ~ +70 °C | ||
| Vochtigheid | Relatieve luchtvochtigheid | 5% ~ 95% |
| Druk | Luchtdruk | 62kpa ~ 101kpa (vergelijkbaar met 0m ~ 5000m hoogte) |
| Stralingsintensiteit | Intensiteit van de zonnestraling | 1120 × (1±5%) W/m2 |
6. KasLijst met accessoires
| - Nee, dat is niet waar. | Artikel 1 | Hoeveelheid | Eenheid | Specificaties |
| 1 | Buitenste elektrische kast | 1 | Gezet |
(1) Buitenafmeting: W*D*H750*750*2000 mm (2) Eén compartiment: 19 ̊, 38 U (3) Met één voordeur en driepunts slot voor de buitenkas (ondersteunend hangslot) (4) Materiaal: gegalvaniseerd staal, een enkele wand met isolatie |
| 2 | Airconditioner | 1 | Gezet | Koelcapaciteit: 600 W, stroomvoorziening: 48 VDC |
| 3 | LED-lamp | 1 | PC's | 48VDC |
| 4 | Pakket | 1 | Gezet | Houten behuizing |
7. LED-lamp en deur sensor
De LED-lamp is bovenaan de kast geplaatst.
8.Vloermontage
- De kast bevat een koperen grondslagstaaf met een anti-corrosiecoating.
- Het metalen deel van de kast moet met elkaar verbonden zijn en met een aardingsbalk worden verbonden.
- De beschermende aarding van andere apparatuur in de kast moet aan de aardingsstaaf worden aangesloten.
9- Koeling.
Airconditioning
Koelvermogen: 600 W.
Stroomvoorziening: 48VDC.
Installeerd aan de voordeur.
10Verpakking en verzending
Deze verpakking is antivocht, anti-impact en strong om veilig vervoer te garanderen.
-
