Doppelwand vloer gemonteerd buiten elektrische behuizingen Kasten met airconditioning en ventilator 42U
Productdetails
42U Buitenste elektrische behuizingen
,Elektrische behuizingen voor buiten
Doppelwand vloer gemonteerd buiten elektrische behuizingen Kasten met airconditioning en ventilator 42U
1Buitenkasten met vloermontage
(1) Buitenafmeting W×D×H 9000×9000×2200mm
(2) Eén compartiment,42U vrije ruimte
(3) Eén voordeur; met speciaal slot voor de buitenkas (ondersteunend hangslot)
(4) Materiaal: GAlvaniseerd staal, dikte 1,2 mm Links, rechts en achterzijde: sandwichconstructie paneel, binnenste paneel: 0,5 mm, buitenste paneel: 0,5 mm; 45 mm EPS tussen twee panelen Topdek: gegalvaniseerd staal, binnenste paneel:1.0 mm, buitenpaneel:1.2 mm, 40 mm PEF tussen twee panelen; deur en onderkant: gegalvaniseerd staal, binnenste panelen:0.8 mm, buitenste panel:1.5 mm, 40 mm PEF tussen twee panelen;Basis van de kast: gegalvaniseerd staal, 2,0 mm dik
(5) Afwerking van het oppervlak: ontvetten, bijten, fosforwassen, schoonmaken en elektrisch bekleden.
2. 42U Weerbestendig Telecom Kabinet Kenmerken
- Materiaal: gegalvaniseerd staal van goede kwaliteit
- Oppervlaktebehandeling: ontvetten, ontroeren, roestvrij fosfateren (of galvaniseren), poederlaag.
- Draagkracht van de kast: ≥ 400 kg
- Ingangsbescherming: IP55
- Vlamvertraging: voldoen aan GB5169.7 test A
- Mechanische sterkte: elk oppervlak kan een verticale druk > 980 N weerstaan; na het openen van de deur kan het buitenste uiteinde een verticale druk > 200 N weerstaan.
- Isolatieweerstand: de isolatieweerstand tussen de aarding en de onderdelen van de kast is niet lager dan 2 × 104 M/500 V ((DC).
- weerstandspanning: de weerstandspanning tussen de aardingsinrichtingen en de onderdelen van de kast is niet lager dan 3000 V (DC) /min.
3. Dubbelmuur omheining Tabel 1 Standaardnaleving
| Standaard | Beschrijving |
| GB/T 17626.7-1998 | Elektromagnetische compatibiliteit |
| GB4706.1 | Veiligheid van huishoudelijke apparaten en elektrische apparaten met een vergelijkbaar gebruik. |
| GB4798.1 | Omgevingsomstandigheden in de toepassing voor elektrische en elektronische producten - opslag |
| GB4798.2 | Omgevingsvoorwaarden bij de toepassing van elektrische en elektronische producten - vervoer |
| GB4798.3 | Omgevingsomstandigheden in de toepassing van elektrische en elektronische producten - gebruik |

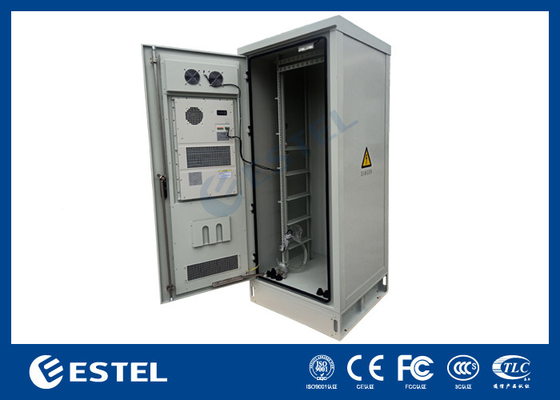

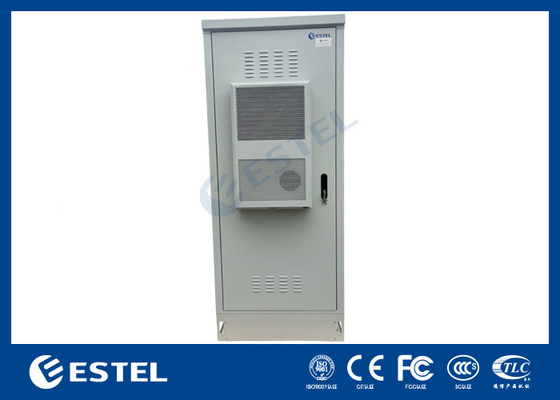

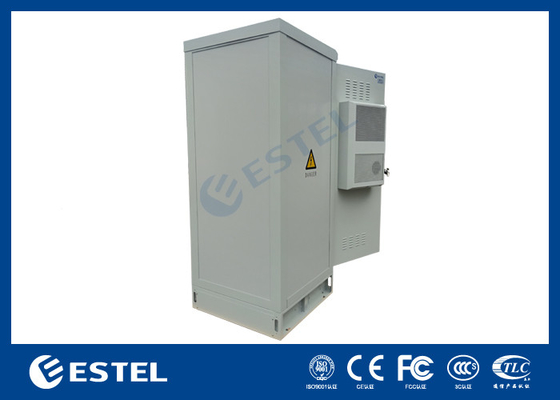

4. Vloer gemonteerde kast Foto's en diagram
5. Kas met technische parameters van de airconditioner
| Artikel 1 | Type | Technische parameter |
| Structuur | Afmeting |
Buitenafmeting: W*D*H 900*900*2200mm |
| Inrichting | Eén compartiment | |
| Installatiemethode van de apparatuur | 19 ̊ rek, 42U | |
| De deur | met een voordeur en een driepunts slot voor een buitenkas (ondersteunend hangslot) | |
| Materiaal | Gegalvaniseerd staal, eenwand met 45 mm EPS | |
| Warmteisolatie | 45 mm EPS | |
| Ingangsbescherming | IP55 | |
| Installatie | met een gewicht van niet meer dan 50 kg | |
| Temperatuurcontrole | Koeling | Airconditioning en ventilator |
| Verlichting | LED-lamp | LED-lamp |
| Temperatuur | Temperatuur | Werktemperatuur: -40 °C ~ +55 °C |
| Bergingstemperatuur: -50 °C ~ + 70 °C | ||
| Transporttemperatuur: -50 °C ~ +70 °C | ||
| Vochtigheid | Relatieve luchtvochtigheid | 5% ~ 95% |
| Druk | Luchtdruk | 62kpa ~ 101kpa (vergelijkbaar met 0m ~ 5000m hoogte) |
| Stralingsintensiteit | Intensiteit van de zonnestraling | 1120 × (1±5%) W/m2 |
6- Kas met airconditioning.Lijst met accessoires
| - Nee, dat is niet waar. | Artikel 1 | Hoeveelheid | Eenheid | Specificaties |
| 1 | Buitenste elektrische kast | 1 | Gezet |
(1) Buitenafmeting: W*D*H 900*900*2200 mm (2) Eén compartiment: 19 ‰, 42 U (3) Met één voordeur en driepunts slot voor de buitenkas (ondersteunend hangslot) (4) Materiaal: gegalvaniseerd staal, een enkele wand met 45 mm EPS |
| 2 | Airconditioner | 1 | Gezet | Koelcapaciteit: 1500 W, stroomtoevoer: 220 VAC 50 Hz |
| 3 | Ventilator | 1 | PC's | Twee ventilatoren van 220 VAC |
| 4 | LED-lamp | 1 | PC's | 48VDC |
| 5 | Pakket | 1 | Gezet | Houten behuizing |
7. LED-lamp in de kast
De LED-lamp is bovenaan de kast geplaatst.
8. KasVloermontage
- De kast bevat een koperen grondslagstaaf met een anti-corrosiecoating.
- Het metalen deel van de kast moet met elkaar verbonden zijn en met een aardingsbalk worden verbonden.
- De beschermende aarding van andere apparatuur in de kast moet aan de aardingsstaaf worden aangesloten.
9. Luchtkoeling van de kast
Airconditioning
Koelvermogen: 1500 W.
Stroomvoorziening: 220VAC 50HZ
Installeerd aan de voordeur.
10Verpakking en verzending
Deze verpakking is antivocht, anti-impact en strong om veilig vervoer te garanderen.
-
