| De outputmacht van de gelijkrichtermodule: | 3000 W | Vermogensfactor: | >0,99 |
|---|---|---|---|
| Invoerfrequentie: | 45 ~ 65 Hz | Max. de Outputstroom van de Gelijkrichtermodule: | 50A |
| Moduleaantallen: | 6 | Maximale capaciteit: | 18 kW ((300 A) |
| Uitvoertype: | D.C. | Type: | Telecomrectificator,telecomrectificator voor het schakelen van stroomvoorziening |
| Efficiëntie: | 96% | Garantie: | 1 jaar |
| Hoog licht: | 18 kW 48VDC rechtstellersysteem,5u Rectifier-systeem,Schakelmodus 48VDC-rectificatiesysteem |
||
Subrack 5u 18KW 48VDC Rectifier System Switch Mode Power Supply Voor telecom back-up
18 kW 48VDC rechtstellersysteem
Een rectificatiesysteem zet wisselstroom (AC) om in gelijkstroom (DC) en levert het nodige vermogen om batterijen op te laden.
Met de nadruk op de voortdurende verbetering van de totale eigendomskosten, helpen de rectificatoren van ESTEL, in combinatie met geavanceerde controle- en bewakingsfuncties, zowel de kapitaaluitgaven als de operationele uitgaven te verminderen..
Onze rechtgeversystemen beschikken over een uitstekende vermogendichtheid, terwijl ze voldoen aan de ruimte- en gewichtsvereisten.Ze laten voldoende ruimte over voor andere apparatuur en besparen verpakkings- en transportkosten.
Bovendien vermindert hun hoge efficiëntie het totale energieverbruik en de koolstofvoetafdruk.
Het ingebouwde communicatiesysteem (Rectifier System) is geschikt voor kleine programmagestuurde schakelaars, toegangsnetwerken, zendapparatuur, mobiele communicatie,
de satellietcommunicatiegrondstations, de micro-golfcommunicatievoeding en kan ook worden gebruikt voor de stroomvoorziening van andere communicatieapparatuur.
Onder normale omstandigheden worden verschillende parameters van de rechtstellermodule en de stroomverdelingsunit door de bewakingsmodule bestuurd.en werken volgens hun vooraf bepaalde parameters of gebruikersopdrachten.
Als het elektriciteitsnet uitvalt, wordt het systeem op dit moment aangedreven door de batterij.
Wanneer de batterijspanning lager is dan het laagspanningswaarschuwingspunt van de batterij van 46 V dc (Alarm Value kan worden ingesteld) van de monitor, meldt de bewakingsmodule een alarm.
Wanneer de externe stroom wordt hersteld, gaat het systeem weer normaal werken.
ET48300-005 bestaat uit een distributie-eenheid, een rechtstellermodule, een conversie-module en een bewakingsmodule.
| Configuratie | Rectificatormodule | Opmerking |
| Standaard | GB 4943 | Voor meer informatie, zie de specificaties van de modules. |
| Standaard | IEC/EN 62368-1 | |
| Standaard | EN 55032 Klasse A,GR1089 Uitgave 4,R3-10, R3-11, R3-12 Klasse B gecertificeerd door Noord-Amerika | |
| Standaard | EN300386, CLASSA |
Verwijderingssystemen van 18 kW 48VDC
| Model | ET48300-004 | |
| Systemen | Afmeting ((mm) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| Gewicht | ≤ 50 kg ((zonder rechtlijningsmodule) | |
| Koelstand | Geforceerde luchtkoeling | |
| Installatie-modus | Voor de vervaardiging van elektrische apparaten van de categorieën 8471 en 8472 | |
| IP-klasse | IP20 | |
| AC-verdeling | Inlaatspanning | 220VAC-380VAC |
| Invoercapaciteit | Terminalblok 4 bit | |
| DC-verdeling | Uitgangsspanning | -42~-58VDC, nominale waarde: -53,5VDC |
| Maximale capaciteit | 18kW ((6x3000W rechtstellermodule) | |
| met een vermogen van niet meer dan 50 kW | 4x125A/1P | |
| met een vermogen van niet meer dan 50 kW |
Voor de toepassing van deze richtlijn geldt dat: BLVD: 2x6A/1P, 3x10A/1P,2x16A/1P,3X32A/1P |
|
| DC SPD | 10kA/20kA, 8/20μs (ontworpen binnenin) | |
| Rectifier-module | Inlaatspanning | 85VAC-300VAC, nominale waarde: 220VAC |
| Efficiëntie | ≥96% | |
| Nominaal vermogen | 3000W ((176 ∼300VAC) | |
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Koelstand | Gedwongen koelen met ventilator | |
| Controller | Signalinvoer | 3 AI ((2 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI ((SPD, 6 gemeenschappelijke DI) |
| Alarmuitgang | 6 droog contact | |
| Communicatiepoort | RS485/LAN Ethernet/SNMP | |
| Afbeeldingsmodus | LCD | |
| Milieu | Werktemperatuur | -40°C~+65°C |
| Bergingstemperatuur | -40°C~+70°C | |
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |
| Hoogte | 0~3000m ((Als de hoogte tussen 2000m en 3000m ligt, daalt de maximale werktemperatuur met 1°C naarmate de hoogte met 200m toeneemt.) | |
Productkenmerken
1) De rechtstellermodule gebruikt de actieve vermogensfactorcompensatietechnologie en de vermogensfactorwaarde bereikt 0.99.
2) Het normale werkbereik van de wisselstroominvoerspanning is breed tot 90 ̊290 V, enkelfasig, (323 V~480 V wisselstroom, 3-fasig).
3) De rechtgevermodule gebruikt soft-switching-technologie met volle brug en het rendement is tot 96%.
4) Slim beheer van de batterij: er zijn functies voor het uitschakelen van de batterij bij belasting en voor de bescherming van de batterij tegen lage spanning (LVLD+LVBD) en voor het afschakelen van de batterij bij gebruik (secondary power switch),die functies kan realiseren zoals temperatuurcompensatie, automatische gelijkstelling en floating charge control, automatische spanningsregeling, batterijcapaciteitsberekening en online batterijtest.
5) De rechtgevermodule heeft een niet-beschadigende warmwisselbare technologie, plug and play, en de vervangingstijd is minder dan 1 minuut.
6) Netwerkontwerp, met meerdere communicatie-interfaces (zoals RS485, droog contact), flexibele netwerken, beperkte lokale en externe monitoring, onbewaakt.
7) Ontwerp voor bliksembescherming voor wisselstroom- en gelijkstroomzijde, geschikt voor onweergebieden.
8) Ondersteunt de foutbeschermings- en foutwaarschuwingsfuncties.
9) Vriendelijke bediening en onderhoud kunnen tegen de muur worden geïnstalleerd, waardoor de ruimte effectief wordt bespaard.
10) Ultra lage straling.
Systeemlogische configuratie

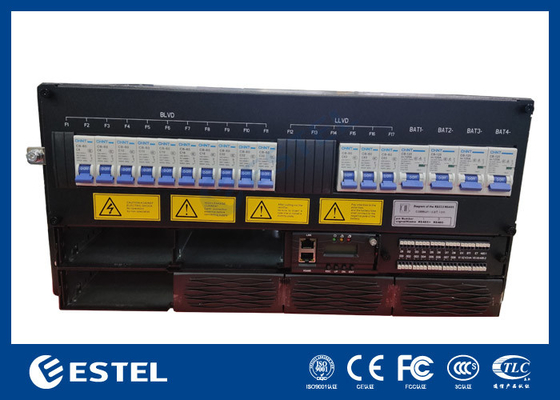

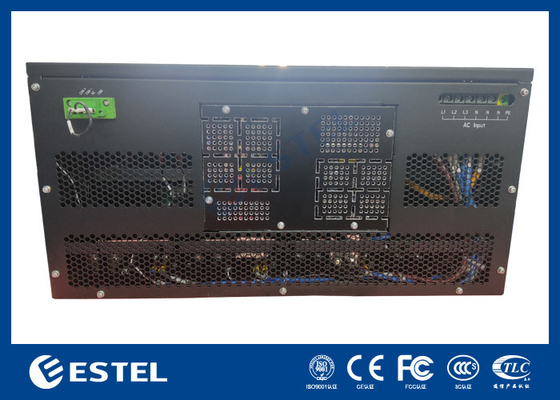

Foto's van het product:
