Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Vergrendeling van de kast: | Driepunts slot tegen diefstal (steunhangslot) | Uiterlijke afmetingen: | W*D*H 800*940*2050 mm |
|---|---|---|---|
| Materiaal: | Gelast staal | Koelmethode: | Airconditioning voor koeling |
| Materiaalrek: | 19 inch Rack, 40U | IP-classificatie: | IP55 |
| Betalingsduur: | T/T | Zeehaven: | Shenzhen |
| Rectifier-module: | - Ja, dat klopt. | Zet Manier op: | vloersteun |
| Markeren: | Energie-systeem Buiten Telecom Kabinet,40U Outdoor Telecom Cabinet,Buitentelecomkas met airconditioning |
||
40U standaard 19 inch buitensluiting Hybride energie kast met zonne-energie en stroom systeem
Een korte inleiding
Hybride Telecom Power System 48VDC 300A 40U Outdoor Telecom Cabinet is een outdoor telecomkast die een veilige en betrouwbare fysieke werkomgeving biedt voor draadloze communicatiesites.
Het systeem integreert functies zoals een buitenkas, temperatuurregelapparatuur en milieubewaking.
Het stroomvoorzieningssysteem en de AC/DC-stroomdistributie-eenheid kunnen volgens de vereisten van de gebruiker in de kast worden geïnstalleerd.
Terwijl de installatieruimte gereserveerd is voor de gebruikersapparatuur en de back-upbatterij.
40U standaard 19 inch buitensluiting Hybride Power Cabinet
Onze 40U standaard 19 inch outdoor kast uitgerust met hybride energie functionaliteit, integreren van zowel zonne-energie en stroom systemen.
Dergelijke kasten worden doorgaans gebruikt in buitenomgevingen die een stabiele stroomvoorziening vereisen en mogelijk worden geconfronteerd met onstabiele of onderbroken stroomvoorziening.zoals communicatiebasisstations en gegevenstransmissiepunten in afgelegen gebieden.
Door het zonne-energiesysteem kan de kast zonne-energie verzamelen tijdens de dag en omzetten in elektrische energie voor opslag.voor gebruik's nachts of op bewolkte dagen wanneer zonne-energie niet rechtstreeks kan worden gebruikt.
Ondertussen dient het energiesysteem als een reserve- of primaire energiebron, waardoor de continue en stabiele werking van de apparatuur in de kast wordt gewaarborgd.
40U standaard 19 inch buitensluiting Hybride Power Cabinet
| Configuratielijst | |
| Buitengrootte |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (inclusief temperatuurregelingspunt) |
| Beschermingsgebied | 800 mm ((W) x 700 mm ((D) |
| Hoogte van de basis | 150 mm |
| Gewicht | ≤ 130 kg (exclusief apparatuur en batterij) |
| Gebruikersruimte | 37U |
| Materiaal |
Muur:1.2 mm gegalvaniseerd staalplaat De deur:1.5 mm gegalvaniseerd staalplaat |
| Sluit. | Drie-punts anti-diefstal slot, Europese standaard ook kern, kan vervangen of aansluiten hangslot zelf |
| Positionering van de bedrading | Onderin en buiten |
| Draadgaten | 10xφ36 |
|
Beschermingsgraad |
IP55 |
| Temperatuurregeling | |
|
Vervaardiging Compartiment |
Modus:warmtewisselaar Verwarmingsefficiëntie:200W/K Nominale spanning:48VDC Nominaal vermogen: 520 W |
|
Batterijcompartiment |
Modus: gelijkstroom airconditioner Koelcapaciteit (L35/L35):500W Nominale spanning:48VDC Energieverbruik (L35/L35):160W |
Lijst met accessoires:
| Verlichting | DC-48VLED-licht |
| Rooksensor | 12VDC |
| Overstromingssensor | Droog contact |
|
Temperatuur en vochtigheidssensor |
12VDC |
| Toegangscontrole | Droog contact |
| Milieu | |
| Werktemperatuur | 10°C tot +45°C |
| Bergingstemperatuur | 40°C tot +75°C |
| Werkvochtigheid | 5% tot 95% (niet-condenserend) |
|
Hoogte |
0 tot 4000 m (als de hoogte binnen het bereik ligt van 3000 m tot 4000 m,de maximale werking De temperatuur daalt met 1°C naarmate de hoogte toeneemt. (verhoging met 200 m) |
| Interne rackinformatie | |
|
Vervaardiging Compartiment |
Rackmodus:19"ruimte volgens IEC 60297-3 Diepte: 400 mm Hoogte:20U De beschikbare afstand voor de 19":180mn |
|
Batterijcompartiment |
Rackmodus: twee groepen accubeugel Hoogte van elke accubeugel: ≥ 350 mm Facultatief: 17U19" rek voor lithiumbatterijen |
40U standaard 19 inch buitensluiting Hybride Power Cabinet:
Het is een 19-inch sub-rack voor hybride energiesysteem, met 5U hoogte compact ontwerp om te voldoen aan de kritieke toepassingsbehoeften van glasvezel en microgolven transmissie, toegangsapparaat, schakelaar.
Het systeem heeft een maximaal vermogen van 150A, met AC-invoer/DC-invoer/batterij/belasting MCB's. De kabels zijn aan de voorzijde aangesloten met MCB en busbar.
Rectificatorbelangrijkste kenmerken:
·Breed inslagspanningsbereik: 85 tot 290 VAC voor rechtgever en 120 tot 420 VDC voor MPPT
·De rechtgever, de MPPT en de regelaar zijn warm aansluitbaar, eenvoudig en snel te onderhouden
·Hoge efficiëntie tot 96% voor lagere exploitatiekosten
• Ondersteunt Ethernet, SNMP, ModBus en RS485communicatieinterfaces
| Inputverdeling | ||
| Airconditioning | D.C. | |
| Invoermodus | 220VAC enkelfasig | 120VDC tot 425VDC |
| Invoerfrequentie | 45 tot en met 65 Hz,nominale waarde:50 Hz/60 Hz | / |
| Inputcapaciteit | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Distributie van de output | ||
| Rectificator | Solarmodule | |
| Uitgangsspanning | -42 tot en met 58 VDC, nominale waarde: -53,5 VDC | -42 tot en met 58VDC, nominale waarde: -54,5VDC |
| Batterijonderbrekers | 125A/2P | |
| Verzorgingsbrekers | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Module | ||
| Rectifier-module | Solarmodule | |
| Inlaatspanning |
met een vermogen van meer dan 50 W, met een nominale kracht van 220 VAC |
120 tot en met 420VDC met een nominale druk van 340VDC |
| Efficiëntie | > 96% | > 96% |
| Nominaal vermogen | 3000W ((176 tot 290VAC) | 3000W ((200 tot 425VAC) |
|
Werktemperatuur |
-10°C tot +75°C (voluitvoer onder 55°C) | -10 °C tot +75 °C (voluitvoer onder 50 °C) |
| Controller | |
| Signalinvoer | 3Al ((2 batterijtemperatuur,1 omgevingstemperatuur),2RS485,7 DI |
| Alarm-uitgang | 6 droog contact |
| Communicatiehaven | RS485, SNMP |
| Afbeeldingsmodus | LCD |
| Systemen | |
| Afmeting (WxDxH) | 482x350,6×9U,≤30kg ((zonder modules) |
| Koelstand | Natuurlijke koeling |
| Onderhoudsmodus | Onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteuningsmodule |
| Beschermingsniveau | IP20 |
| Milieu | |
| Werktemperatuur | -10°C tot +50°C |
| Bergingstemperatuur | -40°C tot +75°C |
| Werkvochtigheid | 5% tot 95% ((niet-condenserend) |
|
Hoogte |
0 tot 4000 m ((als de hoogte binnen het bereik van 3000 tot 4000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt) |
*Aangepast ontwerp is beschikbaar.

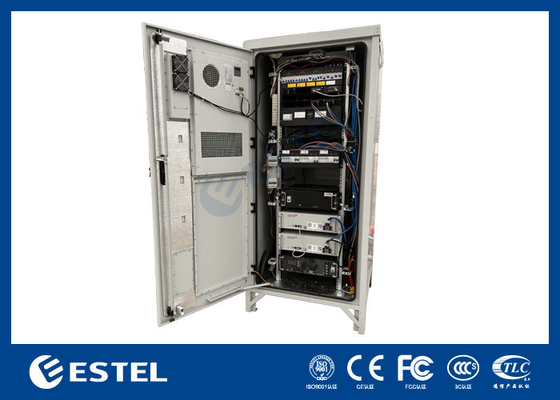

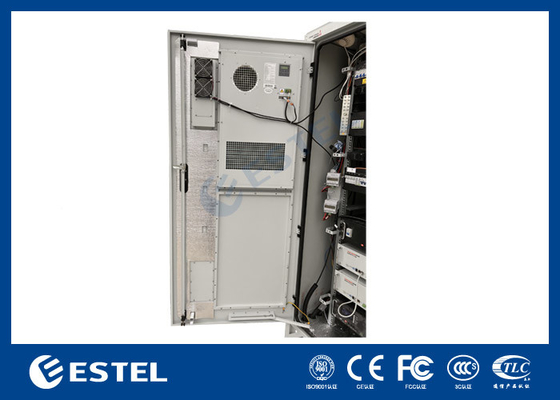

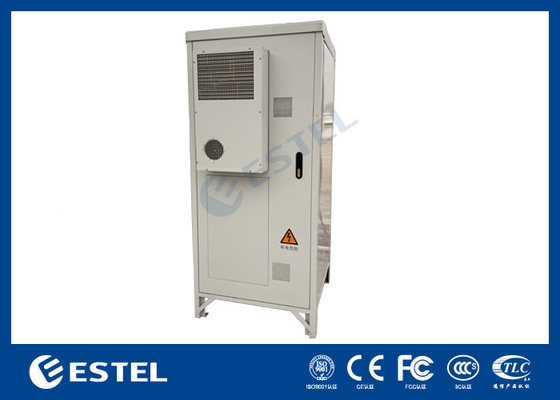

Foto's van het kabinet:

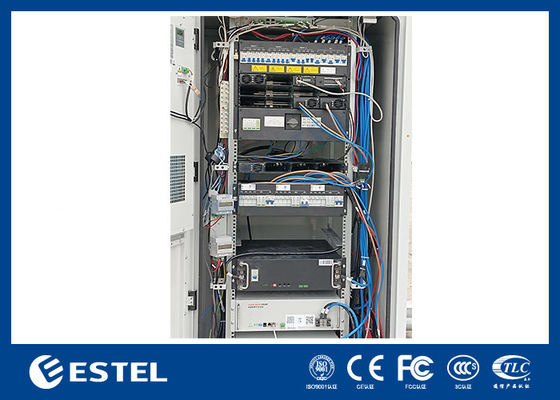

Rectificer Pictures:
IP-definitie
IP55/IP65
IP55= Kenmerken van de behuizing:
Volledige bescherming tegen stof, olie en andere niet-corrosieve stoffen
Volledige bescherming tegen aanraking met ingesloten apparatuur
Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt gegooid
Verkrijgbaar in wandmontage, vrijstaande, trog, en telegraafstaaf montage
Logo's, anodiseren of graveren zijn beschikbaar
IP65= Kenmerken van de behuizing:
Volledige bescherming tegen stof, olie en andere niet-corrosieve stoffen
Volledige bescherming tegen aanraking met ingesloten apparatuur
Bescherming tegen water, tot water dat vanuit elke richting door een mondstuk tegen de behuizing wordt gegooid
Verkrijgbaar in wandmontage, vrijstaande, trog, en telegraafstaaf montage
Logo's, anodiseren of graveren zijn beschikbaar
Op maat, met uitsnijdingen, isolatie, scharnieren, sloten of sloten
Kabine kenmerken:
| Kenmerken | Beschrijving |
|
Kenmerken van de module
|
De zonnemodule heeft een maximale power point tracking functie. |
| De rechtgevermodule gebruikt een actieve vermogensfactorcompensatietechnologie, de vermogensfactorwaarde is maximaal 0.99 | |
| De maximale efficiëntie van de rechtstellermodule is meer dan 93% | |
| De maximale efficiëntie van de zonne-energie-module is meer dan 95% | |
| De zonnemodule en de rechtgevermodule hebben een hoge vermogendichtheid | |
| De zonnemodule en de rectificatormodule maken gebruik van de niet-destructieve warm-swap-technologie, dat wil zeggen plug-and-play. | |
| De zonne-energie-module en de rectificatormodule hebben een uitgangs-overspanningsbeschermingsfunctie, met inbegrip van hardware-overspanningsbescherming en software-overspanningsbescherming.En de software overspanningsbescherming heeft twee modi voor optie: de eerste keer overspanningsblokkeermodus, de vierde keer overspanningsblokkeermodus | |
| Batterijbeheer | Perfecte batterijbeheer: batterijbescherming, en functies zoals automatische spanningsregeling, stapsloze stroombeperking, batterijcapaciteitsberekening,Automatische gelijkstelling/omrekening van de vlotloods, online batterij test. |
| Complementair beheer van licht en elektriciteit | Perfecte licht/elektriciteit complementaire beheerfunctie, die de prioriteit van de zonne-energievoorziening kan bereiken en het gebruik van de zonne-energie kan maximaliseren |
| Vermogensstatistieken | Elektriciteitsverbruik bij belasting, energie uit zonne-energie, elektriciteit uit elektriciteitsnet, energie uit DG, batterijontlading, batterijopladen |
| Gegevensregister |
90 dagen record van historische gegevens, de historische gegevens kunnen worden geüpload. 200 records van de geschiedenis alarm, 10 groepen batterijproefgegevens |
| Alarmfunctie | Perfecte foutbescherming en foutwaarschuwing |
| Netwerkontwerp |
Voorziening van droogcontact en andere communicatiepoorten voor flexibiliteit van het netwerk; Het mogelijk maken van upgrades van de software voor het proximal-end en een onbeheerd gebruik |
| Gepersonaliseerde operationele interface |
LCD is ontworpen met een hoek van 15 graden, wat intuïtiever en handiger is voor de gebruiker. Verzoeken van de operationele parameters, statistieken en historische alarmen van het systeem via de LCD. Handmatig besturen van het systeem via het LCD-scherm |
| Bescherming tegen bliksem | Perfecte bliksembescherming aan AC- en DC-zijde |
| Energiebesparend ontwerp | Het systeem ondersteunt en geeft prioriteit aan het gebruik van zonne-energie in de lading, maakt volledig gebruik van zonne-energie, naast de energiebesparende slaapfunctie van de rechtstellermodule.energiebesparing en vermindering van broeikasgasemissies |
| Buitentyp | Het systeem is compact en eenvoudig te installeren. |
|
Systemen
|
Alle apparatuur in het systeem ondersteunt het onderhoud aan de voorzijde |
| Het systeem gebruikt de slaaptechnologie van de rechtstellermodule, dubbele steady-state contactor, shunt met laag vermogen en ventilator snelheid verstelbare technologie en heeft een meer prominente energiebesparende functie | |
| De optionele AC-verwarmer zorgt ervoor dat het systeem op lage temperatuur betrouwbaar werkt | |
| Verwijderde controle | De modem is geconfigureerd met GPRS-functie die afstandsbewaking kan realiseren door gegevens aan de internetserver te verstrekken |
Hybride krachtafdeling met zonne-energie en toepassing op het elektriciteitssysteem:
Onze kast wordt veel gebruikt in de buitencommunicatie industrie. De kast kan worden uitgerust met verschillende communicatieapparatuur, rechtgever stroomvoorziening systeem, monitoring unit, batterij, glasvezel,enz..
Geschikt voor gebruik in straten, gebouwen, bergtoppen, stedelijke, landelijke, woonwijken en andere gebieden.
