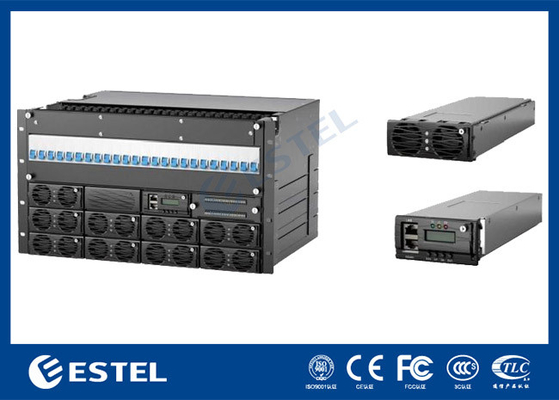

DC48V 450A back-up stroomvoorziening 19-inch 6U standaard rechtgever Power Telecommunication Cabinet
Productdetails
19 inch Telecom Rectifier System
,DC48V back-up stroomvoorziening
,Rectifier Power Telecommunicatie Kabinet
Backup-stroomvoorziening voor standaard rechtgever van 19 inch
1. 6U 27KW rectifier systeem
Het "48VDC-rectifier-systeem" verwijst meestal naar een gelijkstroom- (DC) -systeem dat 48 volt (VDC) levert.
datacenters, industriële besturing en andere toepassingen die een stabiel gelijkstroomvermogen vereisen.
De rechtgever, het belangrijkste onderdeel van dit systeem, werkt voornamelijk met het omzetten van wisselstroom in gelijkstroom.
ET48450 bestaat uit een distributie-eenheid, een rectificatiemodule, een conversie-module en een monitoringsmodule.
| Configuratie | Rectificatormodule | Opmerking |
| Standaard | GB 4943 | Voor meer informatie, zie de specificaties van de modules. |
| Standaard | IEC/EN 62368-1 | |
| Standaard | EN 55032 Klasse A,GR1089 Uitgave 4,R3-10, R3-11, R3-12 Klasse B gecertificeerd door Noord-Amerika | |
| Standaard | EN300386, CLASSA |
2. 5U 27KW rectifier systeem snelle details:
| Airconditioning Distributie | D.C. Distributie | ||
| Invoermodus | 380VAC driefasig | Uitgangsspanning | 42 tot -58VDC,nominale waarde:-53,5VDC |
| Inputcapaciteit | 63A | Verzorgingsbreker |
De in artikel 1, lid 1, onder a), bedoelde vergunningen worden verleend op grond van de volgende voorwaarden: BLVD:63A/1Px8, geen verstekbreker, gebruikers zelfconfiguratie |
| Invoerfrequentie | 45 tot en met 66 Hz,nominale waarde:50 Hz/60 Hz | SPD | 10kA/20kA,8/20μs |
| Rectificator | Controller | ||
| Inlaatspanning | 85 tot en met 290 VAC,nominale 220 VAC | Hoogte | 3Al(2 batterijtemperatuur,1 omgevingstemperatuur).2 RS485,7 D |
| Efficiëntie | > 96% | Signalinvoer | 6 droog contact |
| Nominaal vermogen | 3000W ((176 tot 290VAC | Communicatiehaven | RS485, SNMP |
| Werktemperatuur | -10°C tot +75°C ((voluitvoer onder 55°C) | Afbeeldingsmodus | LCD |
| Systemen | Milieu | ||
| Koelstand | Natuurlijke koeling | Werktemperatuur | 10°C tot +55°C |
| Kabelmodus | Hoogste inlaat en bovenste uitlaat | Bergingstemperatuur | 40°C tot +75°C |
| Onderhoudsmodus | Onderhoud aan de voorzijde | Werkvochtigheid | 5% tot 95% ((niet-condenserend) |
|
Beschermingsniveau |
IP20 |
Hoogte |
0 tot 4000 m ((als de hoogte binnen het bereik van 3000 tot 4000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt) |
Productkenmerken
1) De rechtstellermodule gebruikt de actieve vermogensfactorcompensatietechnologie en de vermogensfactorwaarde bereikt 0.99.
2) Het normale werkbereik van de wisselstroominvoerspanning is breed tot 90 ̊290 V, enkelfasig, (323 V~480 V wisselstroom, 3-fasig).
3) De rechtgevermodule gebruikt soft-switching-technologie met volle brug en het rendement is tot 96%.
4) Slim beheer van de batterij: er zijn functies voor het uitschakelen van de batterij bij belasting en voor de bescherming van de batterij tegen lage spanning (LVLD+LVBD) en voor het afschakelen van de batterij bij de batterij (secondary power switch),die functies kan realiseren zoals temperatuurcompensatie, automatische gelijkstelling en controle van de zwevende lading, automatische spanningsregeling, berekening van de batterijcapaciteit en online batterijtest.
5) De rechtgevermodule heeft een niet-beschadigende warmwisselbare technologie, plug and play, en de vervangingstijd is minder dan 1 minuut.
6) Netwerkontwerp, met meerdere communicatie-interfaces (zoals RS485, droog contact), flexibele netwerken, beperkte lokale en externe monitoring, onbewaakt.
7) Ontwerp voor bliksembescherming voor wisselstroom- en gelijkstroomzijde, geschikt voor onweergebieden.
8) Ondersteunt de foutbeschermings- en foutwaarschuwingsfuncties.
9) Vriendelijke bediening en onderhoud kunnen tegen de muur worden geïnstalleerd, waardoor de ruimte effectief wordt bespaard.
10) Ultra lage straling.

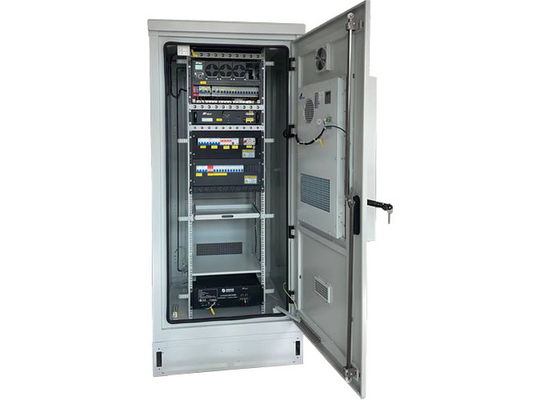

3. Foto's van het rectificatiesysteem:
-
