Intelligente outdoor geïntegreerd met monitoring unit en temperatuur controller

1.Inleiding tot de outdoor geïntegreerde telecom kabinet

Technische parameters

Lijst met buitenkasten accessoires

2. Intelligente introductie buiten

Intelligente outdoor geïntegreerde kast series worden voornamelijk gebruikt voor draadloze communicatie basisstations, met inbegrip van de nieuwe generatie 3G / 4G-systeem, communicatie / netwerk geïntegreerde diensten,toegang/transmissie schakelstation, noodcommunicatie/transmissie, enz.

3. Structuur

De serie van intelligente buitenkasten maakt gebruik van een sandwichpaneel van schuim met een dikte van 20 mm en een brandwerend EPS-materiaal aan de binnenkant, dat bestaat uit een externe doos,delen en toebehoren van interne platenDe doos is compact van structuur, gemakkelijk te installeren, uitstekend in afdichting en IP55 in beschermingsniveau.

De kast is verdeeld in apparatuurkast, energiekast en batterijkast volgens zijn functies.

Het geïntegreerde buitenkas voor het basisstation heeft een enkel- en dubbel-bakkas.

Apparatuurkast: Het is voornamelijk geïntegreerd met een AC-verspreidingseenheid, een dynamische lusbewakingseenheid, een hulpdirecte ventilator en LED-verlichting.

Door en slot: Het is hoofdzakelijk geïntegreerd met een AC-stroomdistributie-eenheid, een dynamische lusbewakingseenheid, een hulpventilator met directe doorstroming en LED-verlichting.En de kloof tussen de deuren is compact.. De openingshoek van de deur is > 110 ° en de kastdeur bevat een limietstructuur.De deur slot neemt een drie-punt structuur van trekstaaf en slot plaat, die stevig is in structuur en sterk in anti-diefstal.

algemene regeling:

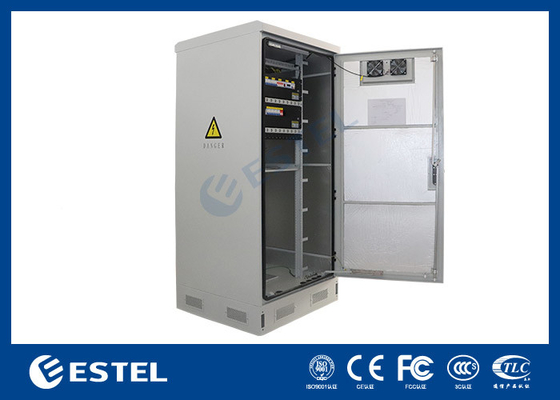

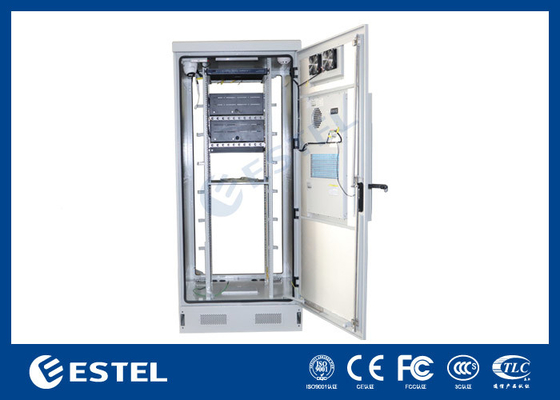

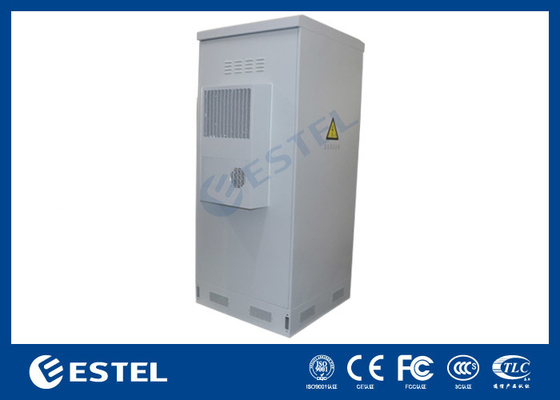

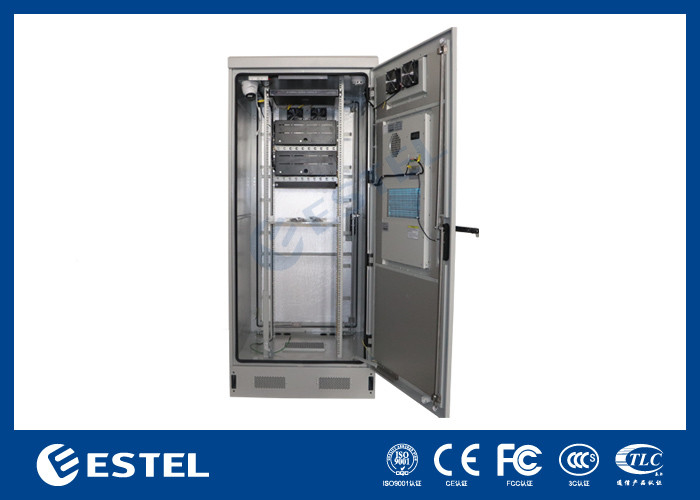

Foto's:

4. Structurele technische indicatoren

(1)De kast kan worden geïnstalleerd met een standaard 19-inch rack, een 21-inch rack en een batterijrack.voldoen aan de eisen vanen;

(2) Het kabinet maakt gebruik van een draadverbinding met een anti-lossing-inrichting als structuur en dragerverbinding. De verankeringsbouten voor het bevestigen van het kabinet zijn warm gegalvaniseerde bouten;De klinkers of klinkersnootjes worden in volgorde geplaatst.Het niettoppervlak is niet concave, vervormd of beschadigd.

2.2 De grens van de deur en de deur

A De deur van de kast heeft een verticale scharnierende deurstructuur.

B De grensinrichting voor de deur heeft een grensfunctie wanneer de deur in de staat "open" is.

C De grensinrichting voor de deur activeert automatisch de grensfunctie bij het openen van de deur en annuleert de grensfunctie handmatig bij het sluiten van de deur.

D Wanneer de deur volledig open is, is de maximale openingshoek groter dan 110.

E De deur en de deurgrensinrichting zijn in goede staat zonder overmatige slijtage na 1000 herhaalde open/sluitbewerkingen.

F De deurgrensinrichting kan de statische belasting door het openen en sluiten van de deur door wind van 22 m/s onder de grenstoestand weerstaan, zonder mechanische schade of storing van de functie.

5Ontwerp van ventilatievenster en filter scherm

1Een roestvrijstalen mesh met een dikte van 1 mm en een specificatie van 16 mesh wordt op de uitlaat van het ventilatieruimte gelast.die de invalling van insecten en discordante dieren voorkomtIn de luchtinlaat van het ventilatieruimte is een corrosiebestendige stofdichte gaascomponent aangebracht.Het stofdichte meshcomponent is een filter met een dikte van 10 mm en een specificatie van 30 ppiHet filtermaas is gevouwen samen met het gevouwen ondersteuningsmaas, en het filter is bevestigd in het aluminium plaat frame.

2De ventilatorluchtuitlaat is ontworpen op de deurpaneelassemblage. De ventilatorluchtuitlaat en de kast zijn ontworpen als luiken met een verticale hoek van 35 graden.Het regenwater stroomt naar beneden langs de luiken.Tegelijkertijd is er een secundaire structuur aan de luchtuitgang om te voorkomen dat regenwater in de structuur stroomt.

6Draadontwerp en aardingsbescherming

Ontwerp van de bedrading

(1) De voeder en andere externe kabels moeten aan de onderkant worden geleid;

(2) De interne bedrading tussen meerdere gestandaardiseerde kasten neemt de bedradingsmodus van de basis buiten de kasten over;

(3) AC-leiding, gelijkstroomleiding, signaalleiding en aardingsdraad moeten afzonderlijk worden geleid en verbonden;

(4) De bodem van de kast is ontworpen met een draad doorlaatgat en een draad doorlaat rubberen ring.De kast kolom is ontworpen met een draad passeren gat en de opening is gepolijst zonder boor.

Bescherming tegen opschudding

1. De kast is uitgerust met een aardingsstaaf, die is gemaakt van koperstaaf met een anti-corrosiecoating, met een doorsnede van 50 mm2,en 10 verbindingsschroeven van passende grootte en overeenkomstige schroeven zijn gereserveerd;
2. De metalen onderdelen van de kast zijn met elkaar verbonden en aan de aardingsstaaf verbonden. De verbindingsweerstand tussen twee punten is minder dan 0,1 Ω;
3. De beschermende grond van andere apparatuur in het kastje is aangesloten op de aardingsstaaf;
4. Alle aarding draden in het kabinet nemen de nationale standaard gele-groene kabel, en de koperen kern draad met een sectie gebied van 4mm2
5. Het aardingsverbindingspunt heeft duidelijke aardingsmerken;
6. De kast moet worden aangesloten op het buitenste aardingssysteem om de veiligheidsvoorwaarden van de kast en de apparatuur in de kast te garanderen.en voldoen aan de desbetreffende bepalingen van de technische specificatie QB-W-011-2007 voor bliksembescherming en aarding voor basisstations.

Ontwerp tegen diefstal

Ontwerp van de deur slot tegen diefstal

De vandalismeweerstand van het diefstallenlot moet voldoen aan de eisen van klasse B in GA/T 73-1994., zoals in de figuur wordt weergegeven.

Het anti-diefstal slot en de deurframe maken gebruik van een driepuntsstructuur van anti-diefstal.

Bevestiging van verbindingen

• De draadverbinding met anti-lossing apparaat wordt gebruikt als de structurele en dragende verbinding.De verbinding is stevig en er is geen vermiste verbinding of virtuele verbinding;
• De klinkers of klinkersmoeren moeten in orde zijn gerangschikt en mogen geen scheve koppen, scheuren en losheid hebben.
• De deurhanger gebruikt de interne hangermodus.

Kleur van de coating

De kleur van de bekleding van de kast is witgrij (RAL7035). Indien de gemeentelijke constructie bijzondere eisen stelt, kan ook de door de gemeentelijke constructie vereiste kleur worden gebruikt.De coating voldoet aan de eisen van GB/T 3181-2008.

7Hoofdkenmerken

• De doos heeft de kenmerken van stofwering, zonnebescherming, regenbescherming, enz., en is volledig aangepast aan de buitenomgeving.
• De apparatuurkast is voorzien van airconditioning voor warmteafvoer (warmtewisselaar kan ook worden geselecteerd als warmteafvoerapparatuur) met een MTBF ≥ 50000h.
• De kast is voorzien van verlichtingsinstallaties.
• De indeling van de kast is redelijk, en de kabelintroductie, bevestiging en aarding zijn handig voor bediening en onderhoud;Signallijn en optische kabel hebben onafhankelijke inlaatgaten, die elkaar niet zullen hinderen.
• De kabels die in de kast worden gebruikt, zijn gemaakt van vlamvertragende materialen.

8. Belangrijkste technische prestatie-indicatoren

• 8.1 Werkomstandigheden: omgevingstemperatuur: - 40 °C ~ + 70 °C;Omgevingsvochtigheid: ≤ 95% (bij +40 °C);Atmosferische druk: 70 KPa~106 KPa.
• 8.2 Materiaal: gegalvaniseerd plaat + sandwichplaat.
• 8.3 Oppervlaktebehandeling: ontvetten, roest verwijderen, roestpreventie en fosfateren (of galvaniseren), plastic bespuiten.
• 8.4 Kaslagers met een gewicht van ≥ 600 kg.
• 8.5 Beschermingsgraad van de kast: IP55.
• 8.6 Vlamvertrager: voldoet aan de voorschriften van GB5169.7 Test A.
• 8.7 Isolatieweerstand: de isolatieweerstand tussen de aarding en de metalen doos mag niet minder zijn dan 2X104 M Ω/500 V (DC).
• 8.8 weerstandsspanning: de weerstandsspanning tussen de aarding en de metalen doos mag niet lager zijn dan 3000 V (DC) / 1 min.
• 8.9 Mechanische sterkte: elk oppervlak draagt een verticale druk van > 980 N en het buitenste uiteinde draagt een verticale druk van > 200 N nadat de deur is geopend.

9. Onderste installatie tekening
