Buiten geïntegreerde kast met batterij en stroomdistributie-eenheid met IP55 beschermingsniveau
Productdetails
Buiten geïntegreerde kast met PDU
,Buiten geïntegreerde kast met batterij
,IP55 Buiten geïntegreerde kast
Buiten geïntegreerde kast met batterij en stroomdistributie-eenheid met IP55 beschermingsniveau
Technische parameters voor ET80130221-BA
| Configuratie | Artikel 1 | Technische parameter |
| Kabinet | Model | ET80130221-BA |
| Beschermingsniveau | IP55 | |
| Externe dimensie | H2210mm × W800mm × D1300mm | |
| Interne dimensie | Bovenste 19 inch 33U onder 1 laag batterij kast | |
| Materiaal |
Gegalvaniseerd staal, 1,2 mm dik, enkele wand. Dikte van de lagerelementen: 2,0 mm |
|
| Isolatie | 20 mm PEF | |
| Verpakkingen | Polyesterpoedercoating | |
| Kleur | RAL7035 | |
| De deur | Eén voordeur, één achterdeur, driepunts slot tegen diefstal, draagslot. | |
| Scharnieren | Inwendige scharnieren | |
| Installatieopties | met een gewicht van niet meer dan 10 kg | |
| Kabelrouting | Kabel in en uit de bodem van het kastje | |
| Koeling | Airconditioning 2000W 48VDC | |
| ventilator 12038 48VDC | ||
| Energieverdelingsunit |
AC-schakelbord, met diode voor de onderdrukking van de transiënte spanning (SPD 80KA) Stroomnet- en dieselgeneratoren (L1, L2, N, G) 120V Nema 5-15R 2 stopcontacten 1 dubbele schakelaar 100A 2 enkelvoudige schakelaars 64A 3 enkelvoudige schakelaar 30A Distributie-eenheid Inlaatspanning: AC 220V (L1, L2, N en G) 60Hz eenfasige verbinding (L1, L2, N) elektrische generator aansluiting Inlaatspanning: AC 220V (L1, L2, N en G) 60Hz |
|
| Andere | 48VDC LED-lamp | |
| Milieu | Werktemperatuur | -40°C~+55°C (+Zonne-straling) |
| Bergingstemperatuur | -40°C~+70°C | |
| Werkvochtigheid | 5%~95% ((Geen condensatie) | |
| Werkhoogte | 0 tot 4000 meter | |
1.ET80130221-BASpecificaties:
Een Outdoor Integrated Cabinet is een apparaat dat een batterij en een Power Distribution Unit (PDU) integreert om stroomverdeling en bescherming in een buitenomgeving te bieden.
Hoofdfuncties:
Batterij: zorgt voor een back-up van het apparaat om ervoor te zorgen dat het gedurende een bepaalde periode kan blijven werken in geval van stroomstoring.
Energieverdelingsunit (PDU): verdeelt stroom van de stroomtoevoer naar apparaten of systemen en biedt bescherming tegen overbelasting en kortsluiting.
Kenmerken:
Waterdicht en stofdicht: Gewoonlijk met IP55 of IP65 waterdicht en stofdicht kwaliteit, aangepast aan buiten harde omgeving.
Warmteafvoerprestaties: ingebouwde airconditioning/ventilator of andere warmteafvoeringsinrichting om de normale werking van interne apparaten in een omgeving met hoge temperaturen te waarborgen.
Capaciteit: het kan kasten met verschillende capaciteiten leveren, zoals 18u, 22u, 27u, 32u, 42u, enz.
Aanpassing: kan worden aangepast volgens de behoeften van de gebruiker, inclusief grootte, kleur, functie, enz.
Lijst met accessoires
| - Nee, dat is niet waar. | Artikel 1 | Hoeveelheid | Eenheid | Specificaties |
| 1 | Buiten-UPS-kas | 1 | Gezet |
(1) Buitenafmeting: W×D×H 800×1300×2210mm (2) Eén compartiment: het bovenste deel is de apparatuurruimte, het onderste deel de batterijruimte. (3) Met één voordeur en een speciaal slot voor de buitenkas (ondersteunend hangslot) (4) gegalvaniseerd staal, sandwichconstructiepaneel, dubbele wand met warmte-isolatie (5) Er is een warmte-isolatie tussen de binnenwand en de buitenwand. Het isolatiemateriaal is PEF. |
| 2 |
Airconditioner (koeling voor de apparatuurruimte) |
1 | Gezet | Koelcapaciteit: 2000 W; stroomtoevoer: DC48V |
| 3 | Ventilator | 1 | Gezet | Stroomvoorziening: DC48V |
| 4 | LED-lampsensor | 1 | PC's | Gebruikt voor het aan- en uitschakelen van LED-lampen |
| 5 | LED-lamp | 1 | PC's | DC48V |
| 6 | Energieverspreidingsunit | 1 | Gezet |
AC-schakelbord, met diode voor de onderdrukking van de transiënte spanning (SPD 80KA) Stroomnet- en dieselgeneratoren (L1, L2, N, G) 120V Nema 5-15R 2 stopcontacten 1 dubbele schakelaar 100A 2 enkelvoudige schakelaars 64A 3 enkelvoudige schakelaar 30A Distributie-eenheid Inlaatspanning: AC 220V (L1, L2, N en G) 60Hz eenfasige verbinding (L1, L2, N) elektrische generator aansluiting Inlaatspanning: AC 220V (L1, L2, N en G) 60Hz |
| 7 | Pakket | 1 | Gezet | Houten behuizing |
2. kenmerk
(1) De kast is stofdicht, zonne- en regendicht en wordt gebruikt in buitenomgevingen.
(2) Koeling van de kast: airconditioning.
(3) De indeling van het kastje is redelijk, waardoor de toegang tot de kabels, de bevestiging en de aarding worden vergemakkelijkt.
(4) Alle kabels die in de kast worden gebruikt, zijn gemaakt van vlamvertragende materialen.
(5) Het kastje bevat een aardingstaaf
3. Toepassingen
De ET80130221-BA Outdoor Power Cabinet is bestemd voor het opslaan van telecom-energiesysteem en batterijen, voornamelijk gebruikt in draadloze communicatiebasisstations, zoals 4G-systeem,communicatie/netwerkintegreerde dienst, toegang/transmissie schakelstation, noodcommunicatie/transmissie, enz.
4. Dimensie diagram

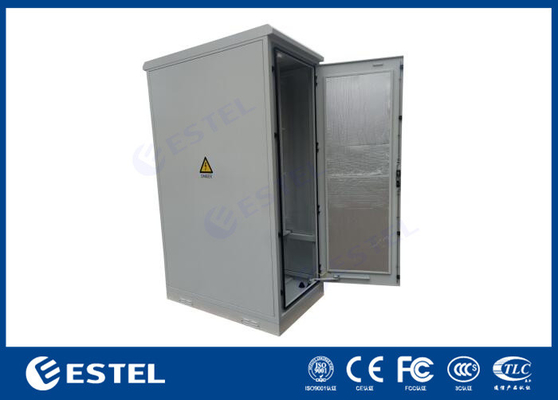

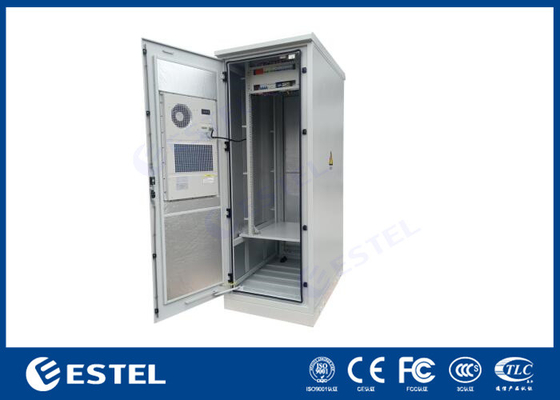

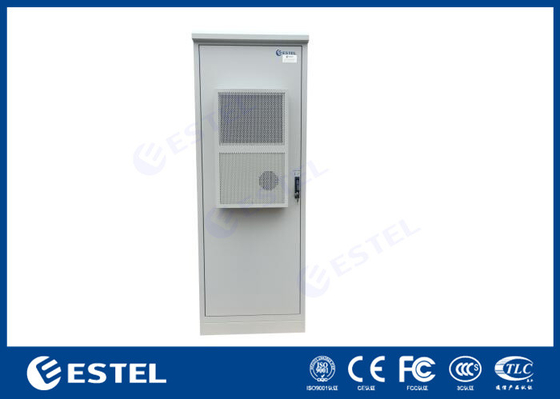

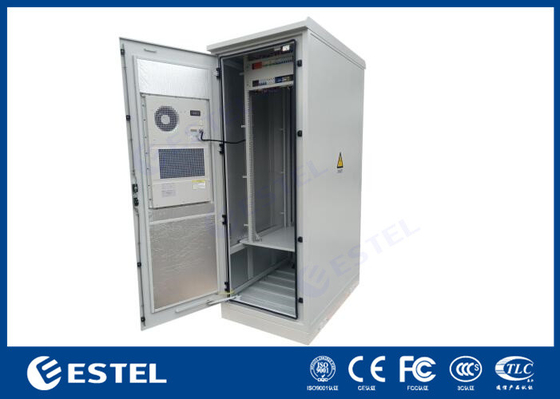

5Foto's van het kabinet
-
