| Naam: | Rack Mount Telecom Rectifier | Model: | CS1U-4820 |
|---|---|---|---|
| Controller: | Ethernet-, SNMP-, ModBus- en RS485-communicatie | Installatiemodus: | 19 Duimrek |
| Volledige Capaciteit: | 1080W | Uitgangsspanning: | -48VDC (van -42 tot -58VDC) |
| Module: | Heet-Swappable | Batterijbeheer: | Ondersteuning |
| Markeren: | 1080W stroomvoorziening,19 inch standaard rechtgever,CS1U-4820 Stroomvoorziening |
||
1. ESTEL Beschrijving van het energiesysteem
Deze stroomtoevoer is een stroomtoevoer voor het systeem met de volgende kenmerken en functies:
1, breed spanningsinvoerbereik: 100-240 Vac, geschikt voor AC-netinvoer over de hele wereld;
2, Het systeem heeft een hoge vermogen factor van 0.95De harmonische eisen bereiken de limiet van IEC61000-3-2.
2001;
3, Input onderspanning, Input overspanning, Output overspanning, Output stroom limiet, Output kortsluiting, overtemperatuur bescherming functie;
4Het systeem heeft een batterij-invoerinterface en batterij onderspanning beheer en oplaadfunctie.
2, Power System Input functies
Aantal |
Project | Technische eis | Eenheid | Opmerkingen |
| 1 | Inlaatspanning | 100 ¢240 | Vac | |
| 2 | Invoerspanningsbereik | 90 ¢ 264 | Vac | |
| 3 | Invoerspanningsfrequentie | 47 ¢ 63 | Hz | |
| 4 | Maximale invoerstroom | ≤ 18 | Een | |
| 6 | Inlaatinslagstroom | ≤ 80 | Een | Koudstarter, maximale ingangsspanning |
| 7 | PFC's | ≥ 0.95 | Vin = 220 Vac, nominale belasting |
3Vermogen System Output kenmerken:
|
|
Project |
Technische eis |
Eenheid |
Opmerkingen |
|
|
1 |
Uitgangsspanning |
54 ± 0.5 |
Vdc |
Testspanning wanneer de batterij leeg is |
|
|
2 |
Uitgangsstroom |
0 ¢ 20 |
Een |
De stroomvoorziening wordt geleverd met een |
|
|
3 |
Stabiele druk |
±3 |
% |
|
|
|
4 |
Batterij |
54 ± 0.5 |
V |
Testspanning voor de batterij wanneer |
|
|
5 |
Batterij |
8 ± 0.5 |
Een |
Test in de toestand van constante stroom |
|
|
6 |
Uitvoerlijnen |
≤ 200 |
mVp-p |
Nominale belasting, oscilloscoop |
|
|
7 |
Totale produktie |
1080 |
W |
De stroomvoorziening wordt geleverd met een |
|
|
8 |
Opstart-uitgang |
≤ 6 |
S |
Vin = 220 Vac, nominale belasting |
|
|
9 |
Uitvoertijd |
≤ 100 |
mS |
De uitgangsspanning stijgt van 10% |
|
|
10 |
Overschrijding |
≤ 5 |
% Vo |
|
|
|
11 |
De uitslag |
≥ 10 |
mS |
VIN: 220 Vac, nominale belasting |
|
|
12 |
dyn |
Overstroke |
≤ 5 |
% Vo |
Verandering van de uitgangsbelasting: 25% -50-25% |
|
herstel |
≤ 200 |
μS |
|||
|
13 |
temperatuur |
±0.03 |
%/°C |
|
|
|
14 |
Levering |
90 (typische waarde: 92%) |
% |
25°C, 220VAC-invoer, nominale belasting |
|
3Model CS1U-4820 Bewerkingsbeginsel
Onder normale omstandigheden is elke parameter van de rechtlijningsmodules en de distributie-eenheid onder controle van de bewakingsmodule, die werkt volgens de vooraf ingestelde parameter of de opdrachten van de gebruiker.Als het AC-net fout isWanneer de batterij onder de 42V ± 0,5V ligt, wordt de spanning van de batterij verlaagd.de monitoringsmodule rapporteert batterij onder spanningsalarmsignaal en sluit de belastinguitgang afWanneer het externe wisselstroomnet herstelt, zal het systeem weer in de normale werkstand komen..
4. Toepassing van de rectificator
(1) Toegang tot integratie
(2) Distributie- en uitbreidingssysteem binnen
(3) Mobiele stations en verlengingssystemen
(4) WLAN
(5) Grondstation voor satellietcommunicatie en microgolfcommunicatiestation
(6) Zwakke stroomafdelingskamer
(7) Ander AC/DC-onderbrekingsloos voersysteem
5Onze leverancier.
De goederen kunnen per zee, per lucht, per koerier, per land, per trein enz. worden verzonden.
Naast de volgende bezorger, kunnen we ook zoeken naar de bezorger met de beste prijs in China als je ons nodig hebt om het voor je te doen.

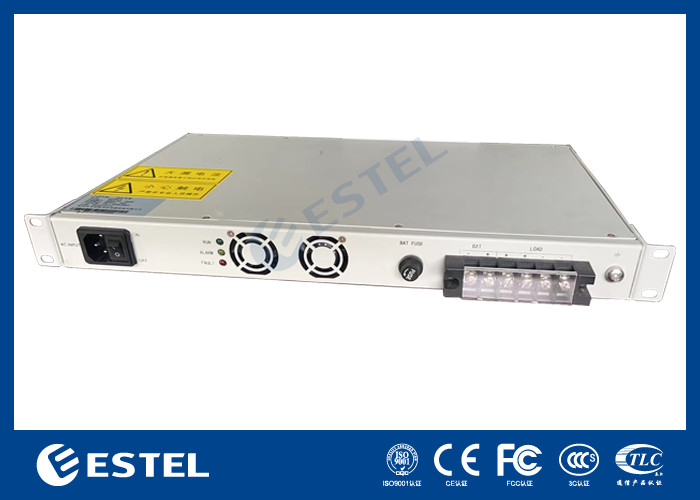

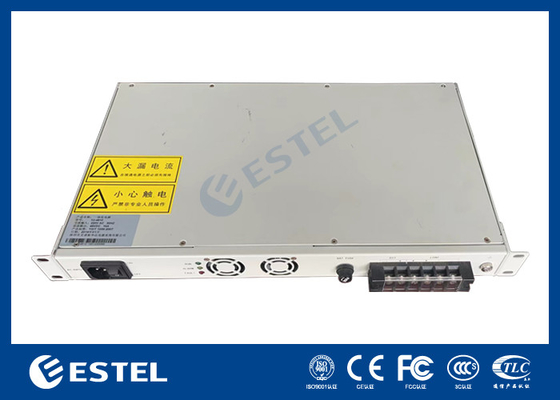

6Productenfoto's:
