Standaard 38U Outdoor Data Cabinet met DC airconditioner en wielen gemakkelijk te verplaatsen

38U Outdoor Data Cabinet met DC airconditioner en wielen gemakkelijk te verplaatsen

Deze kast is 2000 mm hoog en 8000 mm breed en 1000 mm diep.

Hier is de korte inleiding

● Buitenafbouw voor zware werken

● 38 rack-eenheden (RU), standaard 19 ̊ rail

● Vooraan toegang (optioneel achterin toegang)

● Driepunts slot tegen diefstal, hangslot

● Buiten poedercoating, corrosiebestendige

● Standaardkleur: lichtgrijs, RAL7035.

● Kabelinlaat aan de bodem van de kast

● Voeg een aardingsbalk toe

● Doe een deurstop in

● Zet vier wielen aan de onderkant

● Optioneel koeloplossingen: ventilator, airconditioner, warmtewisselaar

Hieronder is de technische parameter

Standaard conformiteitstabel

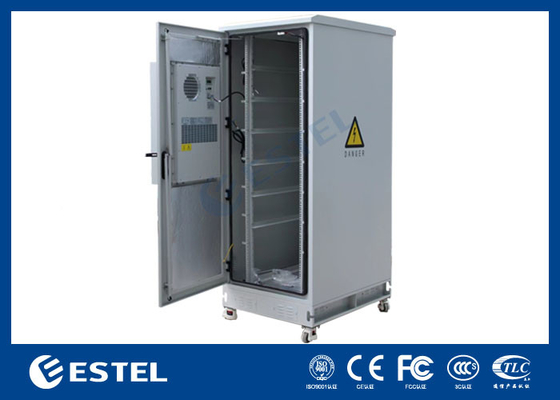

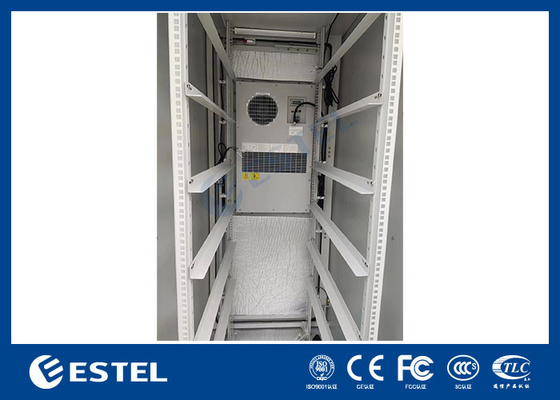

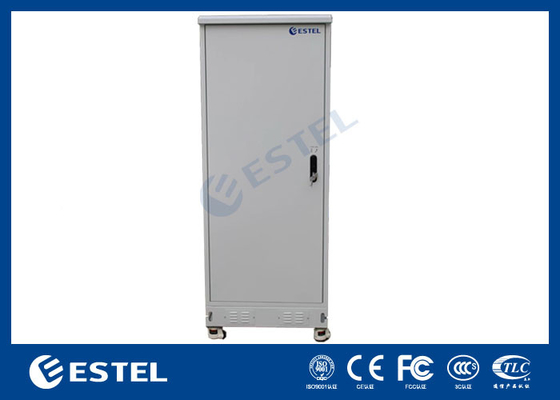

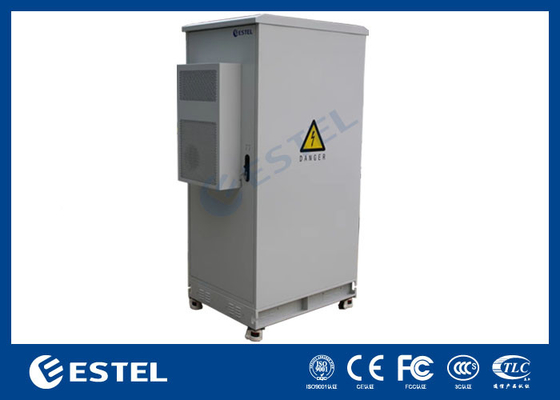

Foto's van het kabinet

Het ontwerpen van een buitentelecomkas met een stroomtoevoer binnenin omvat verschillende kritieke stappen om ervoor te zorgen dat het duurzaam, functioneel en bestand is tegen verschillende omgevingsomstandigheden.Dit is een uitgebreide gids voor het ontwerpen van zo'n kast:

1. Definieer specificaties en vereisten

• Doel en gebruik: bepalen van het primaire gebruik van de kast, zoals het huisvesten van telecommunicatieapparatuur, stroomvoorzieningen of beide.
• Omgevingsomstandigheden: Denk aan het klimaat, de temperatuur, de vochtigheid en de mogelijkheid van blootstelling aan stof, water of corrosieve elementen.
• Grootte en capaciteit: de vereiste grootte en capaciteit moeten worden bepaald op basis van de te beheren apparatuur.
• Reglementen en normen: Voldoen aan de relevante industrie-normen en -voorschriften, zoals IP-classificaties voor waterdichtheid en stofdichtheid.

2. Selecteer Materialen en constructie

• Kabinet: gebruik gegalvaniseerd staal of roestvrij staal voor duurzaamheid en corrosiebestendigheid.
• Deuren en sloten: Gebruik veilige, weerbestendige sloten en scharnieren.
• Koelsysteem: installeer een airconditioner of een ventilator om een geschikte werktemperatuur in de kast te behouden.Er moet voor worden gezorgd dat het voor buitengebruik is bestemd en in staat is om de verwachte omgevingsomstandigheden aan te gaan..
• Afdichten: Gebruik pakkingen en afdichtingen om te voorkomen dat water, stof en andere verontreinigende stoffen binnenkomen.

3Ontwerp van de stroomvoorziening

• Stroombron: Beslis over het type stroomvoorziening (AC/DC), de capaciteit en of deze geïntegreerd of gescheiden zal zijn.
• UPS-systeem: overweeg om een ononderbroken stroomvoorziening (UPS) in te bouwen om tijdens storingen reserve-energie te leveren.
• Batteriecompartiment: Ontwerp een beveiligd, geventileerd batterijcompartiment in de kast. Zorg ervoor dat het gemakkelijk toegankelijk is voor onderhoud en vervanging.
• Verdeling van stroom: een energieverdelingsunit (PDU) omvatten om stroom te beheren en te verdelen naar verschillende apparaten in de kast.

4Interne opzet en organisatie

• Montage rails: Installeer standaard 19 inch montage rails om telecommunicatieapparatuur te plaatsen.
• Kabelbeheer: Voorzien van kabelbakken, clips en gidsen om kabels in de kast te organiseren en te routeren.
• Aarding: Zorg ervoor dat de kast op de juiste manier is geaard om te beschermen tegen elektrische gevaren.

5Milieubescherming

• Waterdichtheid: streven naar een IP-waarde van ten minste IP55 of hoger om te beschermen tegen het binnendringen van water.
• Stofdichtheid: Gebruik filters en afdichtingen om te voorkomen dat stof en vuil het kastje binnenkomt.
• Temperatuurcontrole: installeer temperatuursensoren en alarmen om de interne temperatuur te controleren en te regelen.

6. Veiligheidsvoorzieningen

• Bliksembescherming: installeer bliksemremmers of andere beschermende toestellen om tegen blikseminslagen te beschermen.
• Brandbescherming: Overweeg brandbestendige materialen te gebruiken en branddetectie- en brandblussystemen te gebruiken.
• Waarschuwingsetiketten en -borden: Er moeten duidelijke, zichtbare waarschuwingsetiketten en -borden worden aangebracht om mogelijke gevaren aan te geven en gebruiksaanwijzingen.

7Testing en validatie

• Omgevingsonderzoek: onderwerpen van de kast aan verschillende omgevingsomstandigheden om ervoor te zorgen dat deze presteert zoals verwacht.
• Functionaliteitsonderzoek: alle componenten en systemen in de kast worden getest om hun functionaliteit en compatibiliteit te controleren.
• Conformiteitscontrole: Zorg ervoor dat de kast voldoet aan de relevante industrienormen en -voorschriften.
