Multi-site management geïntegreerde energie kast Hybride PV-systeem Outdoor power kast
Productdetails
Buiten geïntegreerde energiekast
,Multi-site management Buitenvermogenkasten
,Hybride PV-systeem Buitenaangedreven kast
Multi-site management functie geïntegreerde energie kabinet energie kabinet voor nieuwe upgrade
Een korte inleiding
Hoe werkt een hybridesysteem?
De werking van het hybride PV-systeem bestaat uit verschillende onderdelen:
Zonnepanelen (PV-array) worden op een dak of op de grond gemonteerde structuur geïnstalleerd om maximaal zonlicht te krijgen om zonne-energie om te zetten in gelijkstroom.
Inverters micro-omvormers, en hybride omvormers die alle zowel zonne- als batterij-invoer verwerken.
Batterijen Deze batterijen slaan de extra zonne-energie op die wordt opgewekt, zodat deze na zonsondergang kan worden gebruikt wanneer het zonlicht laag is of op bewolkte dagen.Het bevat een batterijbeheersysteem dat helpt bij het controleren van het opladen en ontladen van de batterij om het gebruik en de levensduur ervan te optimaliseren.
Netverbinding Wanneer de batterij en de zonne-energie onvoldoende zijn, helpt de netverbinding de energiebron te back-uppen en kan de overtollige zonne-energie terug naar het net worden gevoerd.Er zijn gebieden waar ze credits kunnen verdienen voor het exporteren van de overtollige energie naar het net..
Energie stroom Om de efficiëntie van de energie stroom te verbeteren, helpt energiebeheer de stroom in het systeem te controleren en te controleren.Het heeft ook slimme technologie die helpt om de stroom op te slaan wanneer het het meest nodig is..
Opbergmechanisme ¢ Het gaat om het gebruik van batterijen om de toegang tot door zonnepanelen gegenereerde zonne-energie te besparen.Wanneer de zonne-energie leeg wordt, helpen de batterijen om elektriciteit te produceren zodat er geen stroomstoring is..
Configuratielijst van onze Hybrid Power Cabinet ET8094205H
| Lijst van de kabinetconfiguratie | |
| Buitengrootte |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (inclusief temperatuurregelingspunt) |
| Beschermingsgebied | 800 mm ((W) x 700 mm ((D) |
| Hoogte van de basis | 150 mm |
| Gewicht | ≤ 130 kg (exclusief apparatuur en batterij) |
| Gebruikersruimte | 37U |
| Materiaal |
Muur:1.2 mm gegalvaniseerd staalplaat De deur:1.5 mm gegalvaniseerd staalplaat |
| Sluit. | Driepunts slot tegen diefstal |
| Positionering van de bedrading | Onderin en buiten |
| Gaten in de bedrading | 10xφ36 |
|
Beschermingsgraad |
IP55 |
| Koeling | |
|
Vervaardiging Compartiment |
Modus:warmtewisselaar Verwarmingsefficiëntie:200W/K Nominale spanning:48VDC Nominaal vermogen: 520 W Op de voordeur gemonteerd |
|
Batterijcompartiment |
Modus: gelijkstroom airconditioner Koelcapaciteit (L35/L35):500W Nominale spanning:48VDC Energieverbruik (L35/L35):160W Op de achterdeur gemonteerd |
| Monitoring-eenheid |
19 inch installatie, 1U hoog, 220VAC/48VDC ingangsspanning, communicatiepoort: SNMP verbinding met deur/water/rook/temperatuur- en vochtigheidssensoren |
| Meters | Deze kast kan apparatuur van drie verschillende operators tegelijkertijd beheren en het energieverbruik van elk apparaat via een elektrometertje controleren. |
Lijst met accessoires:
| Verlichting | DC-48VLED-licht |
| Rooksensor | 12VDC |
| Overstromingssensor | Droog contact |
|
Temperatuur en vochtigheidssensor |
12VDC |
| Toegangscontrole | Droog contact |
| Milieu | |
| Werktemperatuur | 10°C tot +45°C |
| Bergingstemperatuur | 40°C tot +75°C |
| Werkvochtigheid | 5% tot 95% (niet-condenserend) |
|
Hoogte |
0 tot 4000 m (als de hoogte binnen het bereik ligt van 3000 m tot 4000 m,de maximale bedrijfsduur De temperatuur daalt met 1°C naarmate de hoogte toeneemt. (verhoging met 200m) |
| Interne rackinformatie | |
|
Vervaardiging Compartiment |
Rackmodus:19"ruimte volgens IEC 60297-3 Diepte: 400 mm Hoogte:20U De beschikbare afstand voor de 19":180mn |
|
Batterijcompartiment |
Rackmodus: twee groepen batterijbeugel Hoogte van elke accubeugel: ≥ 350 mm Facultatief: 17U19" rek voor lithiumbatterijen |
Belangrijkste kenmerken van de rectificator:
·Breed inslagspanningsbereik: 85 tot 290 VAC voor rechtgever en 120 tot 420 VDC voor MPPT
·De rechtgever, de MPPT en de regelaar zijn warm aansluitbaar, eenvoudig en snel te onderhouden
·Hoog rendement tot 96% voor lagere exploitatiekosten
• Ondersteunt Ethernet, SNMP, ModBus en RS485communicatieinterfaces
| Inputverdeling | ||
| Airconditioning | D.C. | |
| Invoermodus | 220VAC enkelfasig | 120VDC tot 425VDC |
| Invoerfrequentie | 45 tot en met 65 Hz,nominale waarde:50 Hz/60 Hz | / |
| Inputcapaciteit | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Distributie van de output | ||
| Rectificator | Solarmodule | |
| Uitgangsspanning | -42 tot en met 58 VDC, nominale waarde: -53,5 VDC | -42 tot en met 58VDC, nominale waarde: -54,5VDC |
| Batterijbrekers | 125A/2P | |
| Laadbrekers | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Module | ||
| Rectifier-module | Solarmodule | |
| Inlaatspanning |
met een vermogen van meer dan 50 W, met een nominale kracht van 220 VAC |
120 tot 420VDC met een nominale 340VDC |
| Efficiëntie | > 96% | > 96% |
| Nominaal vermogen | 3000W ((176 tot 290VAC) | 3000W ((200 tot 425VAC) |
|
Werktemperatuur |
-10°C tot +75°C (voluitvoer onder 55°C) | -10 °C tot +75 °C (voluitvoer onder 50 °C) |
| Controller | |
| Signalinvoer | 3Al ((2 batterijtemperatuur,1 omgevingstemperatuur),2RS485,7 DI |
| Alarm-uitgang | 6 droog contact |
| Communicatiehaven | RS485, SNMP |
| Afbeeldingsmodus | LCD |
| Systemen | |
| Afmeting (WxDxH) | 482x350,6×9U,≤30kg ((zonder modules) |
| Koelstand | Natuurlijke koeling |
| Onderhoudsmodus | Onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteuningsmodule |
| Beschermingsniveau | IP20 |
| Milieu | |
| Werktemperatuur | -10°C tot +50°C |
| Bergingstemperatuur | -40°C tot +75°C |
| Werkvochtigheid | 5% tot 95% ((niet-condenserend) |
|
Hoogte |
0 tot 4000 m ((als de hoogte binnen het bereik van 3000 tot 4000 m ligt, daalt de maximale werktemperatuur met 1 °C naarmate de hoogte met 200 m toeneemt) |
*Aangepast ontwerp is beschikbaar.

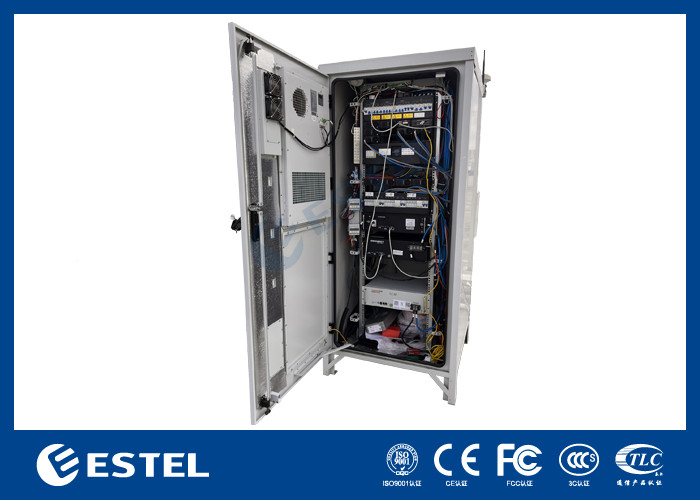

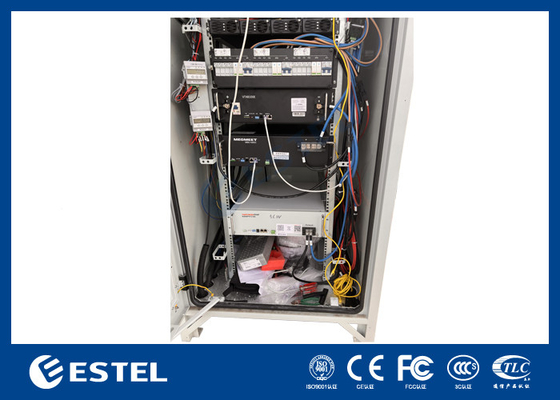

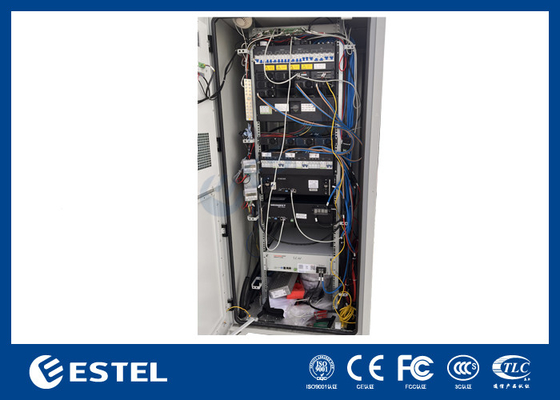

Foto's van het kabinet:

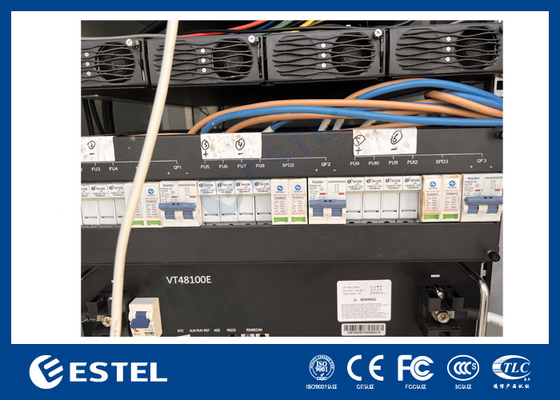

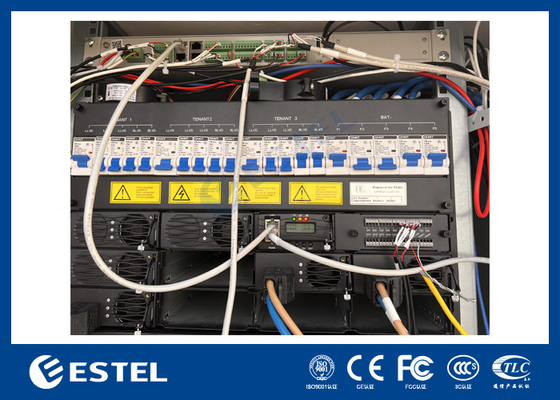

Rectificer Pictures:
Voordelen van hybride zonnestelsels
-
Verbeterde energiezekerheid
Met de belofte van een continue stroomvoorziening, zelfs tijdens slechte weersomstandigheden of stroomstortingen, hebben hybride zonne-energiesystemen bewezen een geweldige keuze te zijn.Als het bewolkt is of zelfs als het net uit isU hoeft zich geen zorgen te maken, want u heeft een ononderbroken stroomvoorziening.
-
Kostenbesparing en rendement
Hybride zonne-energiesystemen worden vaak gezien als een eenmalige investering en dat is niet verkeerd.Je hoeft je fortuin niet uit te geven aan brandstof omdat er geen brandstof nodig is om deze te bedienen.Afgezien van deze voordelen, stijgt de waarde van uw eigendom ook zodra u deze betrouwbare bronnen in uw huis hebt geïnstalleerd.Deze deal zal je op de lange termijn alleen maar ten goede komen..
-
Voordelen voor het milieu
Zodra je een hybride zonne-energiesysteem hebt geïnstalleerd, kun je met trots zeggen dat je gebruik maakt van schone en hernieuwbare energie.Het gebruik van dit heeft geen invloed op de beschikbaarheid ervan op onze planeet.Het vermindert ook de CO2-voetafdruk en is een duurzame energiebron.
Laat onze experts u begeleiden bij het kiezen van de optimale POWRBANK-oplossing die past bij uw behoeften:
- Identificeer de locaties waar generatoren van minder dan 100 kW gedurende langere perioden werken, meer dan één ploeg.Beoordeling van de belastingvereisten om het voordeel van de integratie van een batterij-energieopslagsysteem (BESS) te bepalen.
- Identificeren van klanten die duurzaamheid prioriteit geven en groene initiatieven hebben opgezet.
- Identificeren van locaties en projecten die prioriteit geven aan geluidsreductie en de vermindering van luchtverontreiniging.
- Neem contact op met POWR2 voor deskundige bijstand, begeleiding en nadere informatie.Ons team is beschikbaar om uw vragen te beantwoorden of u een gedetailleerde offerte te bieden die is afgestemd op uw specifieke behoeften..
-
