48V Plug-In Frame Power Supply 5U Hoogte 19 inch Rack Installatie met 6 Rectifier Module

48V Plug-In Frame Power Supply 5U Hoogte 19 inch Rack Installatie met 6 Rectifier Module

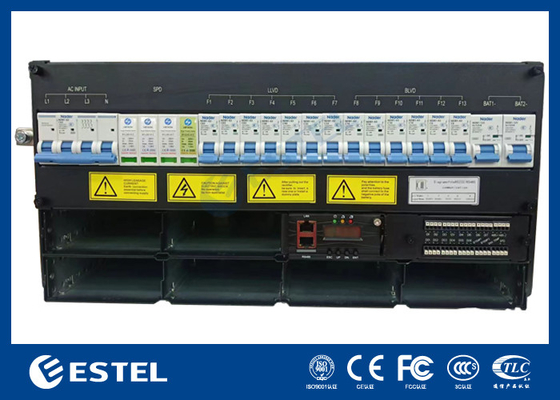

ET48300-005 constructie

ET48300-005 bestaat uit zes modules:

Rectifier modulex 6

Batterijbrekers: 1×125A/1P

met een vermogen van niet meer dan 50 kW

LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P×2+10A/1P×2+16A/1P×2

Een rectificatiesysteem zet wisselstroom (AC) om in gelijkstroom (DC) en levert het nodige vermogen om batterijen op te laden.

Met de nadruk op de voortdurende verbetering van de totale eigendomskosten, helpen de rectificatoren van ESTEL, in combinatie met geavanceerde controle- en bewakingsfuncties, zowel de kapitaaluitgaven als de operationele uitgaven te verminderen..

Onze rechtgeversystemen beschikken over een uitstekende vermogendichtheid, terwijl ze voldoen aan de ruimte- en gewichtsvereisten.Ze laten voldoende ruimte over voor andere apparatuur en besparen verpakkings- en transportkosten.

Bovendien vermindert hun hoge efficiëntie het totale energieverbruik en de koolstofvoetafdruk.

Het ingebouwde communicatiesysteem (Rectifier System) is geschikt voor kleine programmagestuurde schakelaars, toegangsnetwerken, zendapparatuur, mobiele communicatie,

de satellietcommunicatiegrondstations, de micro-golfcommunicatievoeding, en kan ook worden gebruikt voor de stroomvoorziening van andere communicatieapparatuur.

Onder normale omstandigheden worden verschillende parameters van de rechtlijningsmodule en de stroomverdelingsunit door de bewakingsmodule bestuurd.en werken volgens hun vooraf bepaalde parameters of gebruikersopdrachten.

Als het elektriciteitsnet uitvalt, wordt het systeem op dit moment aangedreven door de batterij.

Wanneer de batterijspanning lager is dan het laagspanningswaarschuwingspunt van de batterij van 46 V dc (Alarm Value kan worden ingesteld) van de monitor, meldt de bewakingsmodule een alarm.

Wanneer de externe stroom wordt hersteld, gaat het systeem weer normaal werken.

ET48300-005 bestaat uit een distributie-eenheid, een rechtstellermodule, een conversie-module en een bewakingsmodule.

Verwijderingssystemen van 18 kW 48VDC

Productkenmerken

1) De rechtstellermodule gebruikt de actieve vermogensfactorcompensatietechnologie en de vermogensfactorwaarde bereikt 0.99.

2) Het normale werkbereik van de wisselstroominvoerspanning is breed tot 90 ̊290 V, enkelfasig, (323 V~480 V wisselstroom, 3-fasig).

3) De rechtgevermodule heeft een soft-switching-technologie met een volledige brug en een efficiëntie van 96%.

4) Slim beheer van de batterij: er zijn functies voor het uitschakelen van de batterij bij belasting en voor de bescherming van de batterij tegen lage spanning (LVLD+LVBD) en voor het afschakelen van de batterij bij gebruik (secondary power switch),

die functies kan verwezenlijken zoals temperatuurcompensatie, automatische gelijkstelling en floating charge control, automatische spanningsregeling, batterijcapaciteitsberekening,en online batterijonderzoek.

5) De rechtgevermodule heeft een niet-beschadigende warmwisselbare technologie, plug and play, en de vervangingstijd is minder dan 1 minuut.

6) Netwerkontwerp, met meerdere communicatie-interfaces (zoals RS485, droog contact), flexibele netwerken, beperkte lokale en externe monitoring, onbewaakt.

7) Ontwerp voor bliksembescherming voor wisselstroom- en gelijkstroomzijde, geschikt voor onweergebieden.

8) Ondersteunt de foutbeschermings- en foutwaarschuwingsfuncties.

9) Vriendelijke bediening en onderhoud kunnen tegen de muur worden geïnstalleerd, waardoor de ruimte effectief wordt bespaard.

10) Ultra lage straling.

Onze Hybird System Logic Configuration

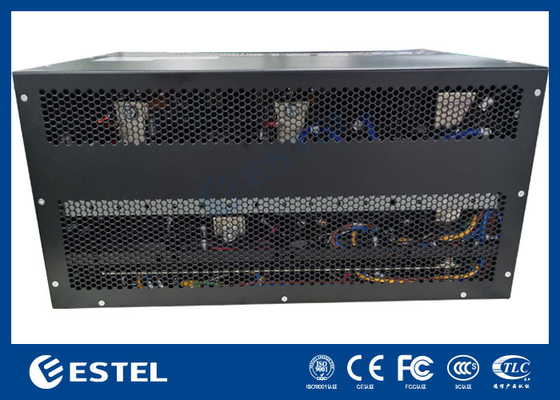

Foto's van het product:

Dimensie van de rectificatormodule als hieronder:

Toepassing

(1) Toegang tot integratie

(2) Distributie- en uitbreidingssysteem binnen

(3) Mobiele stations en verlengingssystemen

(4) WLAN

(5) Grondstation voor satellietcommunicatie en microgolfcommunicatiestation

(6) Zwakke stroomafdelingskamer

(7) Ander AC/DC-onderbrekingsloos voersysteem
