ET48300005 Ingebouwde voedingsinstallatie voor een ononderbroken stroomvoorziening en een buitenkas
Productdetails
Ingebouwde stroomvoorziening voor UPS
,Buitenkasten voor telecom-energiesystemen
,Noodstroomvoeding ingebed systeem

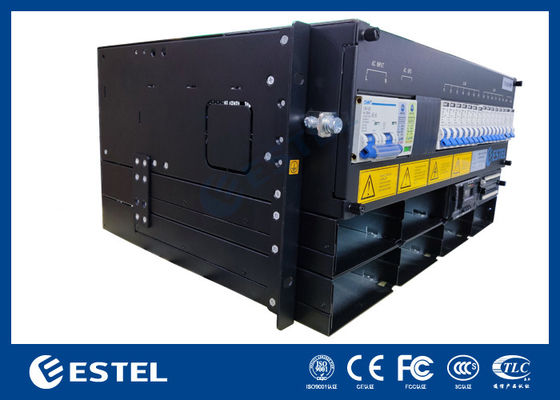

ET48300005 Ingebouwde voedingsinstallatie voor een ononderbroken stroomvoorziening en een buitenkas

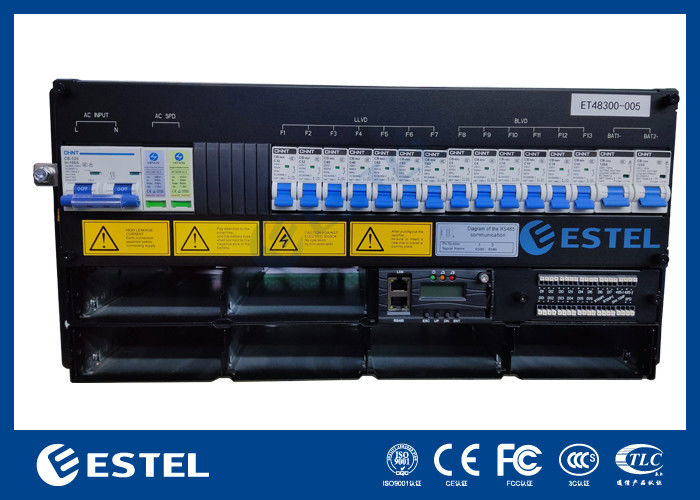

ET48300-005 Inleiding tot een ingebed gelijkstroomsysteem
De ET48300-005 sub-rack voedingsbron heeft een compact ontwerp met een hoogte van 5 U om te voldoen aan de kritische toepassingsbehoeften van glasvezel en microgolven, toegangsapparaten en schakelaars.Het systeem heeft een maximaal vermogen van 300 A.Kabels zijn aan de voorzijde toegankelijk met MCB's en busbars.
Belangrijkste kenmerken
-
Standaard 19-inch breedte: zorgt voor compatibiliteit voor breed gebruik.
-
Compacte 5U-hoogte: bespaart ruimte en verlaagt installatiekosten.
-
Frontoperatie en kabeltoegang: biedt esthetische aantrekkingskracht en veilig onderhoud.
-
Geavanceerd batterijbeheer: verlengt de levensduur van de batterij en biedt verschillende communicatiepoorten (RS485, internetpoort, droge contacten) voor flexibele netwerken en afstandsbewaking.
-
Hot-Swappable Rectifier and Controller: zorgt voor eenvoudig en snel online onderhoud.
-
Een breed inlaatspanningsbereik (85-300Vac): aangepast aan verschillende toestanden van het elektriciteitsnet.
Toepassingsscenario's
-
Draadloze basisstations
-
Transmissie netwerken
-
Communicatienetwerken voor ondernemingen
Specificaties
|
Type |
Systemen |
|---|---|
| Afmeting | 482.0(W) × 350.0(D) × 5U(H) |
| Gewicht | ≤ 25 kg (zonder rechtgevers) |
| Koelstand | Natuurlijke koeling |
| Installatiemodus | met een breedte van niet meer dan 15 mm |
| Kabelmodus | Hoogste inlaat en bovenste uitlaat |
| Onderhoudsmodus | Onderhoud aan de voorzijde, ondersteunt verandering van module-kwaliteit |
| Beschermingsniveau | IP20 |
AC-verdeling
-
Invoermodus: 220 VAC enkelfasig
-
Invoercapaciteit: 1 × 100A/2P
-
Invoerfrequentie: 45~65Hz (nominale waarde: 50Hz/60Hz)
-
AC SPD: 20kA/40kA, 8/20μs
DC-verdeling
- Uitgangsspanning: -43 tot -58VDC (nominale waarde: -53,5VDC)
- Maximaal vermogen: 18 kW
- Batterijbreker: 2 × 125A (1-pool)
- Verzorgingsbrekers:
- LVD: 32A (1-pool) × 2 + 40A (1-pool) × 2 + 63A (1-pool) × 3
- BLVD: 6A (1-pool) × 2 + 10A (1-pool) × 2 + 16A (1-pool) × 2

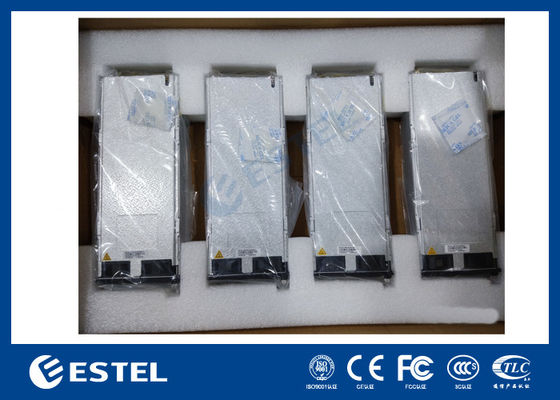

- Inlaatspanning van de rectificator: 85VAC tot 300VAC (nominale 220VAC)
- Efficiëntie: > 96%
- Nominaal vermogen: 3000 W (176 ~ 300 VAC)
- Werktemperatuur: -40 °C tot +75 °C (vol uitvoer onder 50 °C)
- Afmetingen: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((1 U/H)
- Gewicht: ≤ 2 kg
- Koelstand: gedwongen koelen
- Vermogenfactor: ≥ 0.99
- THD: ≤ 5%
Controller
- Signalinvoer: 4 AI (3 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI (SPD, 6 gemeenschappelijke DI)
- Alarm Uitgang: 6 droge contacten
- Communicatiepoort: RS485, SNMP
- Displaymodus: LCD
Milieu
- Werktemperatuur: -40°C tot +75°C (voluit onder 50°C)
- Bergingstemperatuur: -40°C tot +70°C
- Werkvochtigheid: 5% tot 95% (niet-condenserend)
- Hoogte: 0 tot 3000 m (Voor hoogten tussen 2000 m en 3000 m daalt de maximale werktemperatuur met 1 °C voor elke hoogteverhoging van 200 m.)
Dit overzicht biedt een uitgebreid inzicht in het ingebedde gelijkstroomsysteem ET48300-005, ontworpen voor betrouwbaarheid en efficiëntie in verschillende telecomtoepassingen.
ET48300-005 Embedded Power System Foto's:
-
