8U Hot Pluggable Telecom Rectifier System voor binnenkasten met een breed invoerspanningsbereik 85-300Vac
Productdetails
Stroomvoorzieningseenheid
,Rectificatiesysteem voor telecom
,6U-hoogte telecomrectificatiesysteem
8U Hot Pluggable Telecom Rectifier System voor binnenkasten met een breed invoerspanningsbereik 85-300Vac
1. Overzicht
ET48300-001 sub-rack stroomvoorziening met 8U hoogte ontwerp kan voldoen aan de kritische toepassingsbehoeften van glasvezel en microgolftransmissie, toegangsapparaat en schakelaar.met AC/batterij/belasting MCB.
2. Belangrijkste kenmerken
2.1 standaardbreedte van 19 inch, met het voordeel van een breed gebruik;
2.2 Perfecte batterijbeheer, verlengt de levensduur van de batterij en biedt verschillende communicatiepoorten, RS485, internetpoort, droge contacten, enz.die flexibele netwerken en afstandsbewaking mogelijk maakt;
2.3 De rechtgever en de regelaar kunnen warm worden aangesloten, en het onderhoud is eenvoudig en snel;
2.4 Een breed inschrijvingsspanningsbereik ((85-300Vac) waardoor het elektriciteitsnet aanpasbaar is.
3. Configuratielijst van Telecom Rectifier Cabinet
| - Nee. | Beschrijving | Specificaties | Hoeveelheid |
| 1 | Innenkasten | (1) Buitenafmeting: W×D×H 600×600×2000 mm (2) Eén compartiment: met een 42U 19" rek (3) Met één voordeur ((acrylplaat) en een kast slot (4) Materiaal: koudgewalst staal, éénwand (5) Inclusief twee 48VDC-ventilatoren (6) Met inbegrip van twee dienstrekken |
1 |
| 2 | Rectificatiesysteem |
Systeem: ET48300-001 ((19" 8U hoogte)) |
1 |
| 3 | Rooksensor | Verbonden met de monitoringsmodule van het rechtgeversysteem | 1 |
| 4 | Watersensor | Verbonden met de monitoringsmodule van het rechtgeversysteem | 1 |
| 5 | Temperatuursensor | Verbonden met de monitoringsmodule van het rechtgeversysteem | 1 |
| 6 | Doorsensor | Verbonden met de monitoringsmodule van het rechtgeversysteem | 1 |
| 7 | Pakket | Houten koffer | 1 |
4. Technische specificatie van de rectificator
| Categorie | ET48300-001 | |
| Systemen | Afmeting ((mm) | 482.0(W) *350.0(D) *8U(H) |
| Gewicht | ≤ 40 kg ((zonder rectificatormodule) | |
| Koelstand | Natuurlijke koeling | |
| Kabelmodus | Hoogste inlaat en bovenste uitlaat | |
| Onderhoudsstand | Onderhoud aan de voorzijde, wijziging van de kwaliteit van de ondersteuningsmodule | |
| Installatie-modus | Voor de vervaardiging van elektrische apparaten van de categorieën 8471 en 8472 | |
| IP-klasse | IP20 | |
| AC-verdeling | Invoermodus | 220VAC ((L1-L2-L3 parallel aangesloten) |
| Invoercapaciteit | 63A/4P×1 | |
| Invoerfrequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | |
| Outputcapaciteit | 32A/1P×6 (individueel voor elke rechtlijningsmodule) | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
D.C. Distributie
|
Uitgangsspanning | -43~-58VDC, nominale waarde: -53,5VDC |
| Maximale capaciteit | 18kW (rectifier module MR483000HG2B-GS 3KW×6) | |
| Batterijbreker | 125A/1P × 2 | |
| Omleidingsschakelaar | 125A/4P×1 | |
| met een vermogen van niet meer dan 50 kW |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| DC SPD | 40 kA, 8/20 μs | |
| Rectificator | Inlaatspanning | 85VAC ∼300VAC, nominale 220VAC |
| Efficiëntie | ≥96% | |
| Nominaal vermogen | 3000W ((176~300VAC) | |
| Werktemperatuur | -40°C~+75°C ((voluitvoer onder 50°C) | |
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |
| Gewicht | ≤ 2 kg | |
| Koelstand | Gedwongen koelen met ventilator | |
| Vermogensfactor | ≥ 0.99 | |
| THD | ≤ 5% | |
| Controller | Signalinvoer | 4 AI ((3 batterijtemperatuur, 1 omgevingstemperatuur), 7 DI ((SPD, 6 gemeenschappelijke DI) |
| Alarmuitgang | 4 droog contact | |
| Communicatiepoort | RS485, SNMP | |
| Afbeeldingsmodus | LCD | |
|
Milieu
|
Werktemperatuur | -40°C~+75°C ((voluitvoer onder 50°C) |
| Bergingstemperatuur | -40°C~+70°C | |
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | |
| Hoogte | 0~3000m ((Als de hoogte tussen 2000m en 3000m ligt, daalt de maximale werktemperatuur met 1°C naarmate de hoogte met 200m toeneemt.) | |

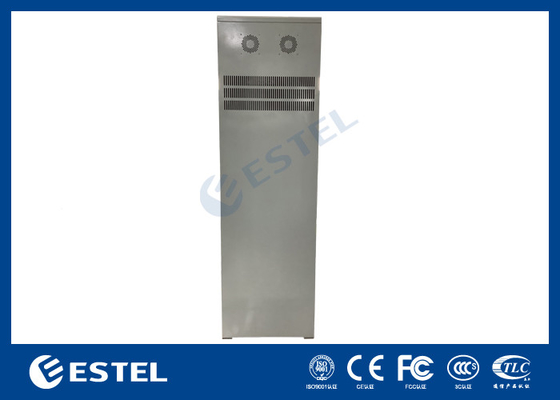

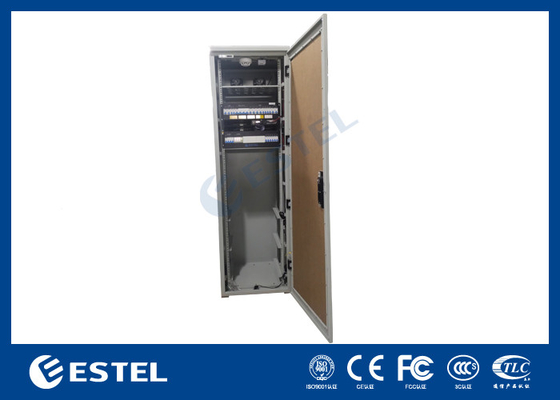

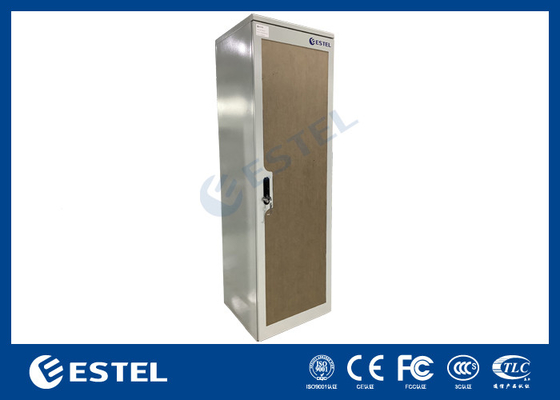

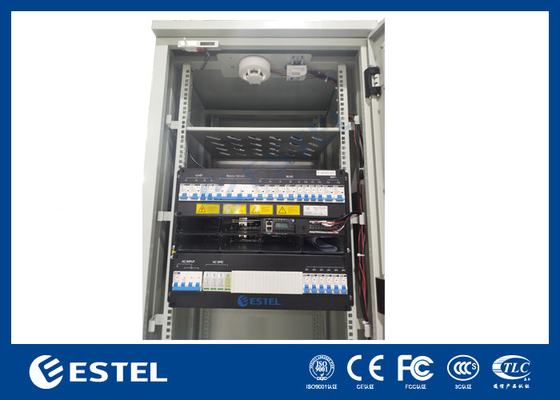

5. Rectifier Foto's
6Productieapparatuur
-
