Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| Markeren: | 19 inch rack installatie frame stroomvoorziening,6 Stroomvoorziening van het rechtstellingsmoduleframe,5U hoog frame stroomvoorziening |
||
48V Plug-In Frame Power Supply 5U Hoogte 19 inch Rack Installatie met 6 Rectifier Module
C0510145bouw
C0510145bestaat uit zes modules:
Rectifier modulex 6
Batterijbrekers: 1×125A/1P
met een vermogen van niet meer dan 50 kW
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P×2,10A×2,6A/1P×2
Een rectificatiesysteem zet wisselstroom (AC) om in gelijkstroom (DC) en levert het nodige vermogen om batterijen op te laden.
Met de nadruk op de voortdurende verbetering van de totale eigendomskosten, helpen de rectificatoren van ESTEL, in combinatie met geavanceerde controle- en bewakingsfuncties, zowel de kapitaaluitgaven als de operationele uitgaven te verminderen..
Onze rechtgeversystemen beschikken over een uitstekende vermogendichtheid, terwijl ze voldoen aan de ruimte- en gewichtsvereisten.Ze laten voldoende ruimte over voor andere apparatuur en besparen verpakkings- en transportkosten.
Bovendien vermindert hun hoge efficiëntie het totale energieverbruik en de koolstofvoetafdruk.
Het ingebouwde communicatiesysteem (Rectifier System) is geschikt voor kleine programmagestuurde schakelaars, toegangsnetwerken, zendapparatuur, mobiele communicatie,
de satellietcommunicatiegrondstations, de micro-golfcommunicatievoeding en kan ook worden gebruikt als stroomvoorziening voor andere communicatieapparatuur.
Onder normale omstandigheden worden verschillende parameters van de rechtstellermodule en de stroomverdelingsunit door de bewakingsmodule bestuurd.en werken volgens hun vooraf bepaalde parameters of gebruikersopdrachten.
Als het elektriciteitsnet uitvalt, wordt het systeem op dit moment aangedreven door de batterij.
Wanneer de batterijspanning lager is dan het laagspanningswaarschuwingspunt van de batterij van 46 V dc (Alarm Value kan worden ingesteld) van de monitor, meldt de bewakingsmodule een alarm.
Wanneer de externe stroom wordt hersteld, gaat het systeem weer normaal werken.
C0510145bestaat uit een distributie-eenheid, een rechtlijningsmodule, een omrekeningsmodule en een bewakingsmodule.
| Configuratie | Rectificatormodule | Opmerking |
| Standaard | GB 4943 | Voor meer informatie, zie de specificaties van de modules. |
| Standaard | IEC/EN 62368-1 | |
| Standaard | EN 55032 Klasse A,GR1089 Uitgave 4,R3-10, R3-11, R3-12 Klasse B gecertificeerd door Noord-Amerika | |
| Standaard | EN300386, CLASSA |
Verwijderingssystemen van 18 kW 48VDC
| Model | C0510145 | ||
| Systemen | Afmeting ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Gewicht | ≤ 15 kg(zonder rectificatormodule) | ||
| Koelstand | Natuurlijke koeling | ||
| Installatie-modus | Voor de vervaardiging van elektrische apparaten van de categorieën 8471 en 8472 | ||
| IP-klasse | IP20 | ||
| AC-verdeling | Inlaatspanning | 380VAC driefasig of 220VAC enkelfasig | |
| Invoercapaciteit | 1 × 63A/4P | ||
| DC-verdeling | Uitgangsspanning | -42~-58VDC, nominale waarde: -53,5VDC | |
| Maximale capaciteit | 18kW ((6x3000W rechtstellermodule) | ||
| met een vermogen van niet meer dan 50 kW | 2x125A/1P | ||
| met een vermogen van niet meer dan 50 kW |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| DC SPD | 10 kA/, 8/20 μs | ||
| Rectifier-module | Inlaatspanning | 85VAC-300VAC, nominale waarde: 220VAC | |
| Efficiëntie | ≥96% | ||
| Nominaal vermogen | 3000W ((176 ∼300VAC) | ||
| Afmeting | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | ||
| Koelstand | Gedwongen koelen | ||
| Controller | Signalinvoer | 4 AI(3 Batterytemperatuur, 1 omgevingstemperatuur) | |
| Alarmuitgang | 6 droog contact | ||
| Communicatiepoort | RS232/485, SNMP v2 | ||
| Afbeeldingsmodus | LCD | ||
| Milieu | Werktemperatuur | -40°C~+65°C | |
| Bergingstemperatuur | -40°C~+70°C | ||
| Werkvochtigheid | 5% ~ 95% ((niet-condenserend) | ||
| Hoogte | 0~3000m ((Als de hoogte tussen 2000m en 3000m ligt, daalt de maximale werktemperatuur met 1°C naarmate de hoogte met 200m toeneemt.) | ||
Productkenmerken
1) De rechtstellermodule gebruikt de actieve vermogensfactorcompensatietechnologie en de vermogensfactorwaarde bereikt 0.99.
2) Het normale werkbereik van de wisselstroominvoerspanning is breed tot 90 ̊290 V, enkelfasig, (323 V~480 V wisselstroom, 3-fasig).
3) De rechtgevermodule gebruikt soft-switching-technologie met volle brug en het rendement is tot 96%.
4) Slim beheer van de batterij: er zijn functies voor het uitschakelen van de batterij bij belasting en voor de bescherming van de batterij tegen lage spanning (LVLD+LVBD) en voor het afschakelen van de batterij bij de batterij (secondary power switch),
die functies kan realiseren zoals temperatuurcompensatie, automatische gelijkstelling en floating charge-regeling, automatische spanningsregeling, batterijcapaciteitsberekening,en online batterijonderzoek.
5) De rechtgevermodule heeft een niet-beschadigende warmwisselbare technologie, plug and play, en de vervangingstijd is minder dan 1 minuut.
6) Netwerkontwerp, met meerdere communicatie-interfaces (zoals RS485, droog contact), flexibele netwerken, beperkte lokale en externe monitoring, onbewaakt.
7) Ontwerp voor bliksembescherming voor wisselstroom- en gelijkstroomzijde, geschikt voor onweergebieden.
8) Ondersteunt de foutbeschermings- en foutwaarschuwingsfuncties.
9) Vriendelijke bediening en onderhoud kunnen tegen de muur worden geïnstalleerd, waardoor de ruimte effectief wordt bespaard.
10) Ultra lage straling.
Onze Hybird System Logic Configuration

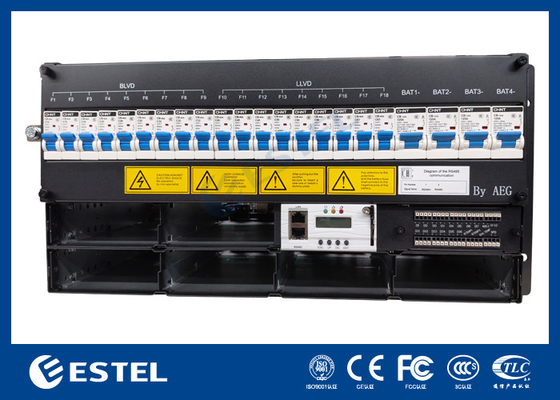

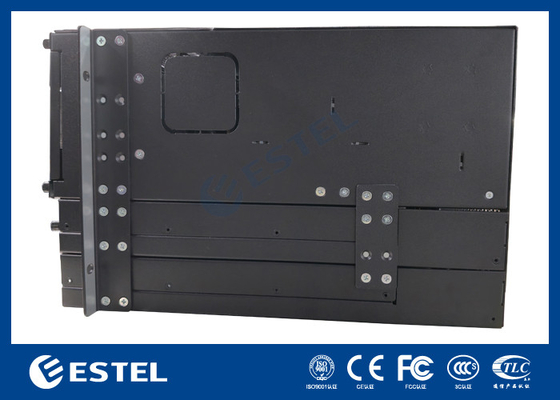

Foto's van het product:
Dimensie van de rectificatormodule als hieronder:
| Isolatiewaarde | ||
| Parameter | Standaard | Opmerking |
| Isolatievermogen ((AC-invoer) | Input-output: 500Vdc/10mA//1min |
Geen flashover of instorting. Verwijder de ontladingsbuis/overspanningsbeschermingsinrichting vóór de test, geen rechtstellermodule of monitormodule. Uitgang met 2 routes laagspanningsterminal, hoogspanningsterminal met wisselstroombypassfunctie, niet te testen. |
| Invoerruimte:3500Vdc/10mA//1min | ||
| Uitgangskamer: 750Vdc/10mA//1min | ||
| Isolatievermogen ((DC-invoer) | Input-Output: 750Vdc/10mA//1min | |
| Invoerruimte:750Vdc/10mA//1min | ||
| Uitgangskamer: 750Vdc/10mA//1min | ||
| Leekstroom | ≤ 3,5 mA | 280Vac ingang, uitgang vollading |
| Isolatieweerstand | @ Normale atmosfeer, relatieve luchtvochtigheid van 90%, testspanning van DC 500V,de isolatieweerstand van input-output, input-ground, output-ground mag niet kleiner zijn dan 10MΩ.Uitgang met 2 routes laagspanningsterminal, hoogspanning met wisselstroombypassfunctie, niet te testen. | |
Toepassing
(1) Toegang tot integratie
(2) Distributie- en uitbreidingssysteem binnen
(3) Mobiele stations en verlengingssystemen
(4) WLAN
(5) Grondstation voor satellietcommunicatie en microgolfcommunicatiestation
(6) Zwakke stroomafdelingskamer
(7) Ander AC/DC-onderbrekingsloos voersysteem
| Geforceerde luchtkoeling |
