Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| De outputmacht van de gelijkrichtermodule: | 3000 W | Toepassing: | Industriële apparatuur |
|---|---|---|---|
| Vermogensfactor: | >0,99 | Invoerfrequentie: | 47 Hz ∼ 63 Hz |
| Max. de Outputstroom van de Gelijkrichtermodule: | 30A | ||
| Markeren: | 15U Hoogte Industrieel stroomvoorzieningssysteem,Stroomvoorziening 3000 kW,Compact ontworpen stroomvoorzieningssysteem |
||

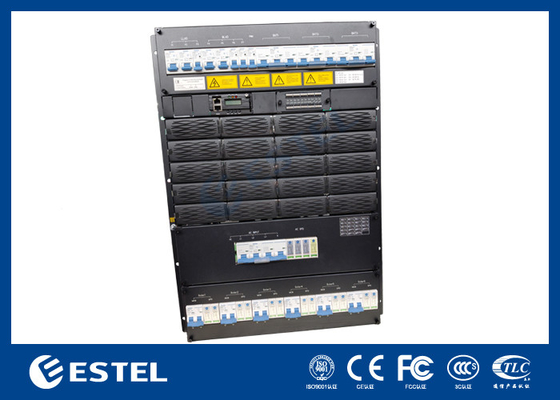

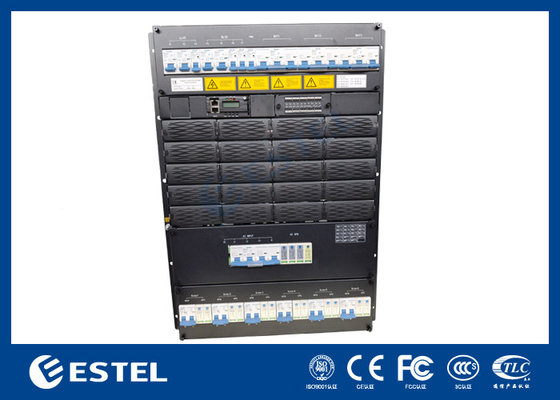

Multifunctionele industriële stroomvoorzieningen System Power Factor > 0,99 IPUM39K-B5D1315
IPUM39K-B5D1315Sub-rack stroomvoorziening, 15U hoogte compact ontwerp om te voldoen
kritieke toepassingsbehoeften van glasvezel- en microgolftransmissie, toegang
Het systeem maximaal vermogen is 3000KW, met AC/batterij/belasting
De kabels gaan naar voren met MCB en busbar.
IPUM39K-B5D1315bestaat uit een distributie-eenheid, een rechtlijningsmodule, een omrekeningsmodule en een bewakingsmodule.
| Configuratie | Rectificatormodule | Opmerking |
| Standaard | GB 4943 | Voor meer informatie, zie de specificaties van de modules. |
| Standaard | IEC/EN 62368-1 | |
| Standaard | EN 55032 Klasse A,GR1089 Uitgave 4,R3-10, R3-11, R3-12 Klasse B gecertificeerd door Noord-Amerika | |
| Standaard | EN300386, CLASSA |
2. IPUM39K-B5D1315bouw
IPUM39K-B5D1315bestaat uit twee modules:
Rectifier module (MR483000HG2B)
Photovoltaïsche module
Batterijbrekers: 3*125A/3P+4*M8 bol ((BAT-),
met een vermogen van niet meer dan 50 kW
Snelle details:
| Plaats van oorsprong: Shenzhen, China (vastland) | Inlaatspanning: AC220V of DC48V |
| Merknaam: ESTEL | Uitgangsspanning: AC220V of DC48V |
| Modelnummer:IPUM39K-B5D1315 | Uitgangsvermogen van de rectificatormodule: 3000KW |
| Naam van het product: industriële energievoorzieningen | Invoerfrequentie 47 Hz ∼ 63 Hz |
| Certificering: ISO9001, CE, 3C, FCC, TLC | Max. Uitgangsstroom van de rectificatormodule: 50A |
| Toepassing: industriële apparatuur | Vermogensfactor:≥ 0.99 |
Betaling en verzendvoorwaarden:
| Minimale bestelhoeveelheid: | 1 set |
| Prijs: | onderhandelen |
| Betalingsvoorwaarden: | L/C, D/A, D/P, T/T, Western Union |
| Toeleveringskracht: | 20, 000 sets per maand |
| Levertijd: | 7-10 werkdagen |
| Verpakking: | karton/houten doos |
Twee werkwijzen:
(1) wisselstroominvoer: start rectificatormodule na wisselstroom-aansturing, uitgangen -48Vdc, tegelijkertijd de batterij opladen en de conversiemodule activeren, conversiemodule uitgangen 220Vac.
Onder normale omstandigheden worden de parameters van de rechtlijningsmodule en de distributie-eenheid allemaal onder controle van de bewakingsmodule, die volgens de vooraf ingestelde parameters of gebruikersopdrachten werkt.Als het AC-net fout is, zal de batterij stroom naar het systeem, en doorgaan met het uitvoeren - 48 VDC en 220 vac, met het ontladen van de batterij, de spanning van de batterij begint te dalen, wanneer de spanning onder de 43.2 V + / - 0.5 V, stuurt de monitoringsmodule een signaal van onderspanning van de batterij en sluit de belastinguitgang rechtstreeks, dan stopt het stroomsysteem met werken.Het systeem zal weer normaal werken.. (Alle bovenstaande monitoringsgegevens zijn standaardwaarden van het systeem en kunnen door de gebruiker worden hersteld)
(2) -48V-invoer: geen wisselstroom of geen wisselstroom wordt aangesloten, toegang tot externe stroom -48V tot -48V-lading, startmonitoring en conversie-module, 220Vac-uitgang.
De temperatuurcompensatiefunctie is standaard ingeschakeld en kan indien nodig door gebruikersbevel worden ingeschakeld of uitgeschakeld.het uitgangsvermogen van de voedingsbron lineair wordt verminderd (@65°C, zal het uitgangsvermogen 1300 W zijn).
Specificaties
Dimensie van de rectificatormodule als hieronder:
| Isolatiewaarde | ||
| Parameter | Standaard | Opmerking |
| Isolatievermogen ((AC-invoer) | Input-output: 500Vdc/10mA//1min |
Geen flashover of instorting. Verwijder de ontladingsbuis/overspanningsbeschermingsinrichting vóór de test, geen rechtstellermodule of monitormodule. Uitgang met 2 routes laagspanningsterminal, hoogspanningsterminal met wisselstroombypassfunctie, niet te testen. |
| Invoerruimte:3500Vdc/10mA//1min | ||
| Uitgangskamer: 750Vdc/10mA//1min | ||
| Isolatievermogen ((DC-invoer) | Input-Output: 750Vdc/10mA//1min | |
| Invoerruimte:750Vdc/10mA//1min | ||
| Uitgangskamer: 750Vdc/10mA//1min | ||
| Leekstroom | ≤ 3,5 mA | 280Vac ingang, uitgang vollading |
| Isolatieweerstand | @ Normale atmosfeer, relatieve luchtvochtigheid van 90%, testspanning van DC 500V,de isolatieweerstand van input-output, input-ground, output-ground mag niet kleiner zijn dan 10MΩ.Uitgang met 2 routes laagspanningsterminal, hoogspanning met wisselstroombypassfunctie, niet te testen. | |
| Milieu | |||||
| Parameter | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Operatietemperatuurbereik | - 5 | 25 | +55 | °C | |
| Bergingstemperatuur | -40 | + 70 | °C | ||
| Relatieve luchtvochtigheid | 5 | 95 | % | Langdurige werking, geen condensatie | |
| Atmosfeerdruk | 70 | 106 | KPa | ||
| Hoogte | 0 | 3000 | m | ||
| Koeling | Gedwongen koelen, voorin en achteraan; de ventilator bevindt zich in het voorpaneel, met temperatuurgecontroleerde snelheid. | ||||
| Water- en stofdichtheidsniveau |
De stroomvoorziening moet onder de volgende voorwaarden goed werken: Densiteit van stof met een diameter van meer dan 55 μm≤3*104 korrels/m3. Het stofgranulaat is niet-geleidend, niet-elektromagnetisch, niet-corrosief, zonder waterdichte functie. |
||||
7. Toepassing
(1) Toegang tot integratie
(2) Distributie- en uitbreidingssysteem binnen
(3) Mobiele stations en verlengingssystemen
(4) WLAN
(5) Grondstation voor satellietcommunicatie en microgolfcommunicatiestation
(6) Zwakke stroomafdelingskamer
(7) Ander AC/DC-onderbrekingsloos voersysteem
(1) Twee uitgangen: 48 Vdc, 220 Vac
(2) Twee ingangen: 48 Vdc, 220 Vac
(3) Aanneming van actieve vermogensfactorcompensatietechnologie, vermogensfactor > 0.99
(4) Breed werkbereik van wisselstroominvoerspanning: 90~280Vac
(5) Breed werktemperatuurbereik: - 5°C tot + 55°C
(6) Uitgevoerde schakeltechnologie,
(7) Een perfect batterijbeheer verlengt de levensduur van de batterij: beheer van de lading/ontlading, compensatie van de batterijtemperatuur, laagspanningsbescherming.
(8) Warmwisselbaar
(9) Input over/onderspanning bescherming
(10) Uitgangsoverspanningsbescherming, uitgangsoverstromingsbescherming, uitgangskortsluitingsbescherming
(11) Ingebed / aan de muur gemonteerd
(12) RS485, RS232 communicatie-interface
