| Pakket: | kartonnen | Batterijinput: | 2×125A/1P-brekers, LVD 200A |
|---|---|---|---|
| Rectificator: | MR48-serie (MR484000SG1-GS: 4000W, 96,5% efficiëntie) | AC-uitgang: | 220VAC ±10%, 50/60Hz, max. 63A (enkelfasig) |
| Distributie van de batterij: | 43~-58VDC, nominaal -53.5VDC | Inlaatspanning gelijkstroom: | 85-300VAC (invoer van de rectificator) |
| Nominale capaciteit: | 9 kW standaard, maximaal 12 kW (met rechtlijners van 3×4 kW) | Productie:: | Estel |
| Markeren: | Compact Telecom Power System,2u het systeem van de telecommunicatiemacht,Elektrische telecomvoorziening op een rack |
||

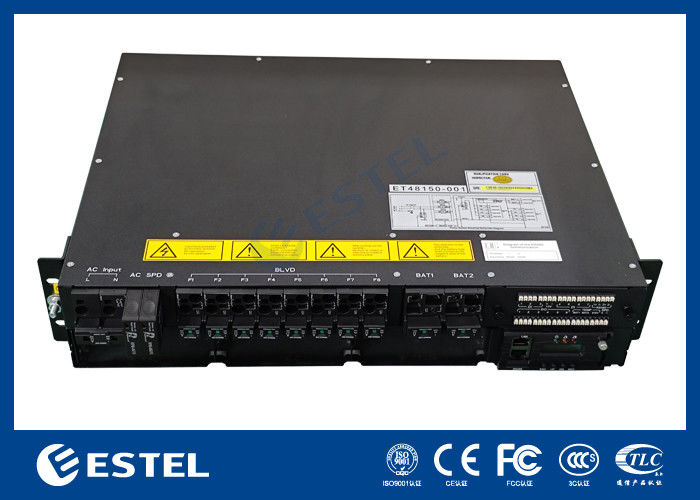

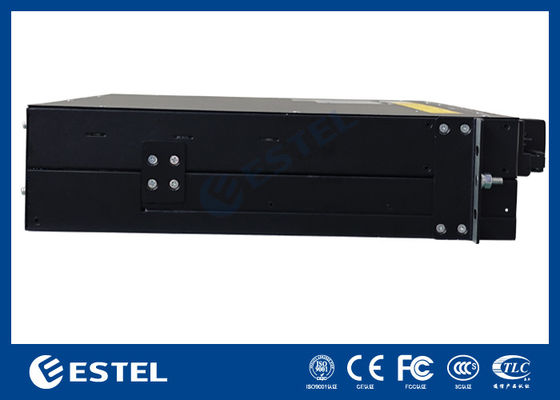

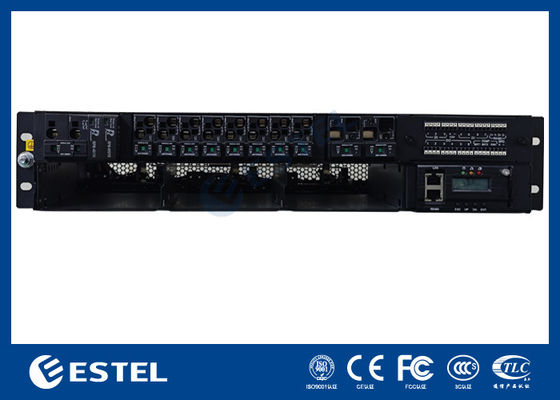

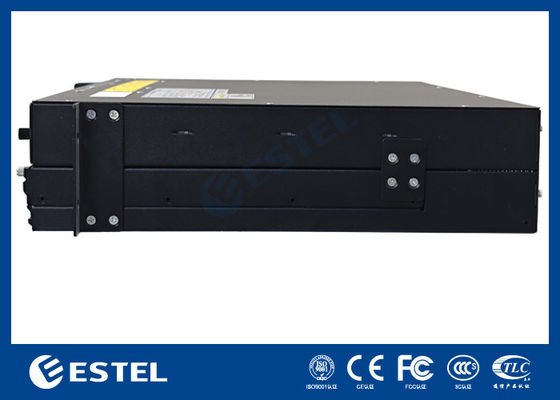

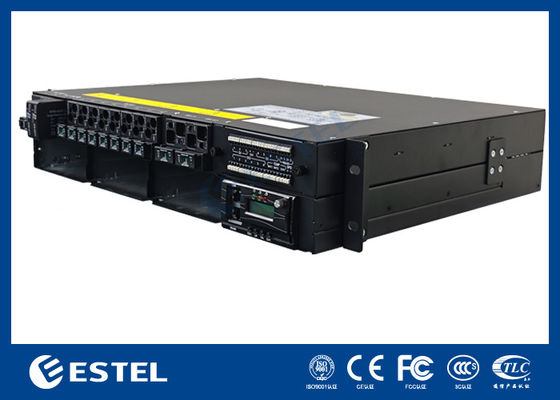

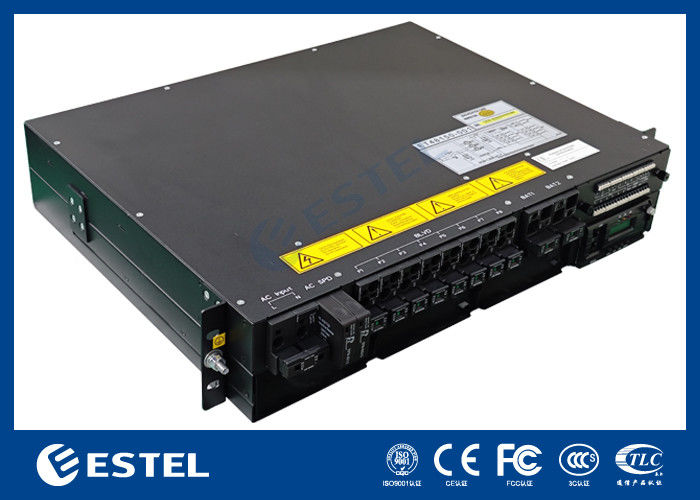

ET48200 M5E32A 2U Compact Power System - High-Density 12KW Rack-Mount Voor Telecom
Introductie
De ESTEL ET48200 M5E32A is een nieuwe embedded compacte voeding, met een nieuw architecturaal ontwerp dat een klein formaat en een hoge vermogensdichtheid (tot 12KW in 2U) levert. Dit systeem geeft prioriteit aan klantflexibiliteit.
De high-density plug-in stroomonderbrekers en gelijkrichters zorgen voor een moeiteloze configuratie ter plaatse om aan diverse toepassingsvereisten te voldoen. De MR48-serie gelijkrichters in combinatie met de MC2600-controller garanderen een veilige, betrouwbare en flexibele werking. Compact genoeg voor de meeste kasten, het is een ideale vervangingseenheid. Gebouwd op de bewezen technologie van ESTEL, is de MR48-serie klaar om aan toekomstige eisen te voldoen.
Belangrijkste kenmerken
Toepassingsscenario's
Specificaties
| Productmodel | ET48200 M5E32A | ||
| Systeem | Afmeting(mm) | 482.0(B)*350.0(D)*2U(H) | |
| Gewicht | < 10kg (zonder gelijkrichermodule en verpakking) | ||
| Koelmethode | Natuurlijke koeling | ||
| Installatie | 19-inch rackmount | ||
| Routingmethode | Voorinlaat en vooruitlaat | ||
| Onderhoudsmethode | Onderhoud aan de voorkant, ondersteunt hot-swap | ||
| Beschermingsniveau | IP20 | ||
| AC-distributie | Ingangsmodus | Eenfasig 220V | |
| Ingangscapaciteit | 1 * 63A/2P | ||
| Frequentie | 45~65Hz, nominale waarde: 50Hz/60Hz | ||
| AC SPD | 10kA/20kA, 8/20μs | ||
| DC-distributie | Uitgangsspanning | -43~-58VDC, nominale uitgang: -53.5VDC | |
| Maximale capaciteit | 9KW (3kW*3) | 12KW (4kW*3) | |
| Batterijstroomonderbrekers | 2 * 125A/1P | ||
| Belastingsstroomonderbrekers | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P(Max 8 load MCBs ) | ||
| 1 x LVD 200A | |||
| Gelijkrichermodule | Ingangsspanning | 85VAC～300VAC, Nominale waarde: 220VAC | |
| efficiëntie | ≥96.6% | ||
| Nominaal uitgangsvermogen | 4000W (176Vac～300Vac) | ||
| Werktemperatuur | -40℃~+75℃(volledige output onder 50℃) | ||
| Afmeting | 106.5mm(B)×286mm(D)×41.5mm(1U/H) | ||
| Gewicht | ≤2.1kg | ||
| Koelmethode | Geforceerde koeling | ||
| Vermogensfactor | ≥0.99 @220Vac 20-100% Belasting | ||
| Controller | Signaalingang | 4 Al(3 Batterij temp., 1 omgevingstemp),7 Dl(SPD, 6 common Dl) | |
| Alarmuitgang | 6 droge contacten | ||
| Communicatiepoorten | RS485, SNMP | ||
| Weergavemodus | LCD | ||
| Omgeving | Bedrijfstemperatuur | -40℃~+65℃ | |
| Opslagtemperatuur | -40℃~+70℃ | ||
| Bedrijfsvochtigheid | 5%~95%(niet-condenserend) | ||
| Hoogte | 0~3000m (Wanneer de hoogte tussen 2000m en 3000m ligt, daalt de maximale bedrijfstemperatuur met 1°C voor elke 200m toename in hoogte) | ||
Diagram
MR483000HG2B-CS
| AC-ingang | DC-uitgang | ||
| Ingangsspanning (nominaal) | 110VAC/220VAC | Uitgangsspanning | -42 tot -58VDC, nominaal: -53.5VDC |
| Ingangsspanningsbereik | 85 tot 290VAC | Piekrendement | >96% |
| Max. ingangsstroom | 18A | Maximale capaciteit | 3000W |
| Ingangsfrequentie | 45 tot 65Hz | Maximale uitgangsstroom | 56.1A |
| Vermogensfactor | ≥0.99 (220VAC @ 20% tot 100% belasting) | THD | ≤5% @ 50% tot 100% belasting |
| Besturing en bewaking | Omgeving | ||
| Communicatieprotocol | CAN | EMC | EN55032 klasse B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | Groen-normaal; geel-alarm; rood-fout | Veiligheid | UL62368-1;EN62368-1；IEC62368-1 |
MR484000SG1-GS
l Maximale efficiëntie >96.5%
l Vermogensvermindering van 45℃ tot 75℃
l Uitgangsvermogensvermindering bij<176VAC
l Hoge vermogensdichtheid
| AC-ingang | DC-uitgang | ||
| Ingangsspanning (nominaal) | 110VAC/220VAC | Uitgangsspanning | -42 tot -58VDC, nominaal: -53.5VDC |
| Ingangsspanningsbereik | 85 tot 290VAC | Piekrendement | >96.5% |
| Max. ingangsstroom | 26A | Maximale capaciteit | 4350W |
| Ingangsfrequentie | 45 tot 65Hz | Maximale uitgangsstroom | 81.3A |
| Vermogensfactor | ≥0.99 (220VAC @ 20% tot 100% belasting) | THD | <3% @ ≥50% belasting |
| Besturing en bewaking | Omgeving | ||
| Communicatieprotocol | CAN | EMC | EN55032 klasse B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | Groen-normaal; geel-alarm; rood-fout | Veiligheid | UL62368-1;EN62368-1；IEC62368-1 |
MC2600 Controller
Introductie
MC2600 is de nieuwe generatie DC-vermogenscontroller ontwikkeld door Megmeet. De controller gebruikt AR 32-bit cortex-M4CPU als primaire processor. Mc2600 biedt veel functies en functionaliteiten, en een robuustere, gebruiksvriendelijke en gemakkelijk te gebruiken interface, Krachtige hvbrid-vermogensbeheerfunctie inclusief dieselbeheer, VRLA- en lithium-ionbatterijen en zonnepanelen.
Belangrijkste kenmerken
Meting
24 x Analoge & 9 x digitale invoerwaarden, waaronder: systeemspanning, belastingstroom, batterijstroom, batterijtemperatuur, 8*Dl, 8*D0, etc
Communicatie
De controller communiceert met de hostcomputer in 2 modi: Rs485 en ethernet (WEB of SNMP). Het instellen en bewerken van operationele parameters, het downloaden van datalogboeken en geschiedenisalarmen zijn beschikbaar via een WEB-browser. Communicatie tussen de controller en de gelijkrichters en de zonnepanelen maakt gebruik van CAN-communicatie.
SNMP-protocol ondersteunt GET, SET en TRAP 4xRs485-poorten voor batterij BMS, DG of uitbreidingsfunctie-apparaat
Alarmgeschiedenislogboek
1000 gebeurtenisalarmgeschiedenislogboek, FlFO voor systeemanalyse
Systeemstatistiekenlogboek
1000 records van uitgangsspanning en belastingstroommetingen, en 50 records van historische batterijtestmetingen
LCD&LED
128 x 32 LCD-scherm om toegang te krijgen tot status, alarmen, gebruikersinstellingen; groen/geel/rode LED's geven de bedrijfsstatus en alarmen aan
Batterijbeheer
Batterijbeheer
Alarmen/Gebeurtenissen
MC2900 Controller
Introductie
Mc2900 is de nieuwste generatie DC-vermogenscontroller ontwikkeld door Megmeet. het is gebaseerd op ARM Cortex-A8 CPU, 256Nflash, 512M SRAM en linux-besturingssysteem. Mc2900 biedt een robuustere, gebruiksvriendelijke en gemakkelijk te gebruiken interface. De controller biedt de beheerfunctie van gelijkrichter, zonnemodule, windmodule, Dc/Dc-module, HVDC-module diesel, VRLA-batterij en lithium-ionbatterij.
Belangrijkste kenmerken
Meting
22 x Analoge & 12 x digitale invoerwaarden, waaronder: systeemspanning, belastingstroom, batterijstroom, batterijtemperatuur, omgevingstemperatuur, omgevingsvochtigheid, 12*Dl. 8*DO.etc.
Communicatie
De controller communiceert met de hostcomputer in 2 modi: Rs485 en ethernet (TcP/p, UDp, https en SNMp). Het instellen en bewerken van operationele parameters, het downloaden van operationele geschiedenis en alarmgeschiedenis zijn beschikbaar via een WEB-browser. Communicatie tussen de controller en de gelijkrichters en de zonnepanelen maakt gebruik van CAN-communicatie.
SNMP-protocol ondersteunt GET, SET en TRAP 4xRS485-poorten voor batterij BMS, DG of uitbreidingsfunctiekaarten
Alarmgeschiedenislogboek
200000 geschiedenisalarmen en 100000 geschiedenisgebeurtenissen
Systeemstatistiekenlogboek
5000 batterijtestlogs, 5000 batterijlaadlogs, 5000 batterijontlaadlogs, 5000 DG-draailogs
LCD&LED
128 x 160 LCD-scherm om toegang te krijgen tot de huidige bedrijfsomstandigheden, alarmen, gebruikersinstellingen; groen/geel/rode LED's geven de bedrijfsstatus en alarmen aan
Verzameling en beheer
Batterijbeheer
Alarmen/Gebeurtenissen
