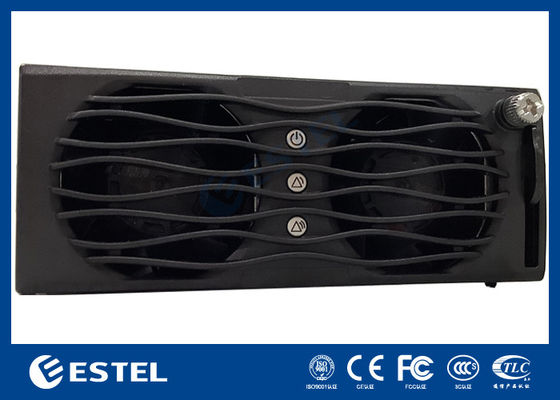

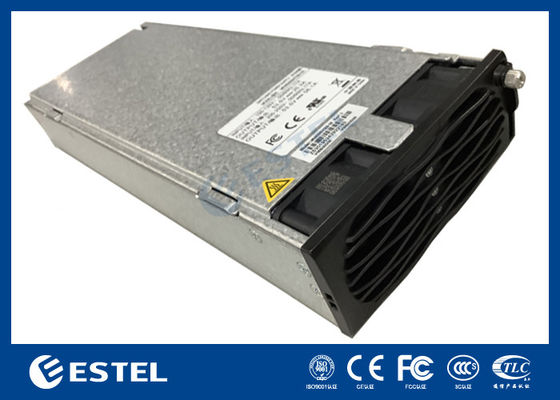

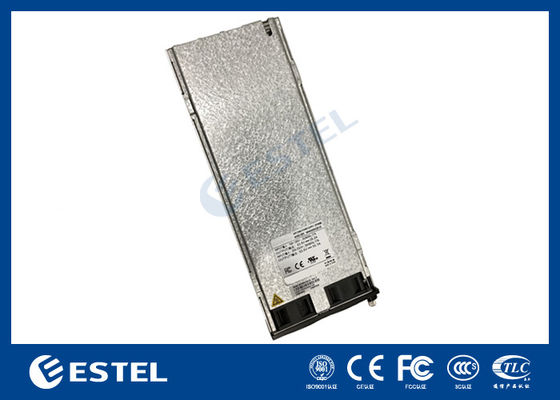

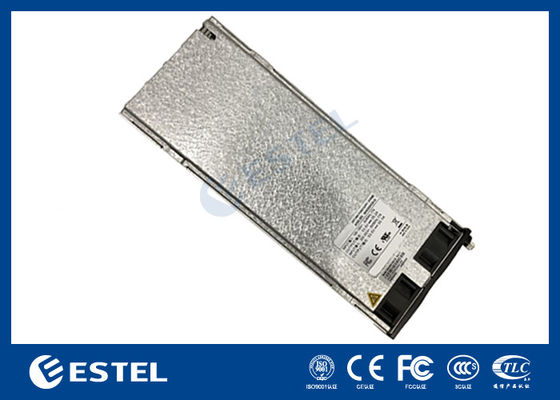

MR484000SG1 4000W 75A Hoogrendementscommunicatie-voedingsmodule 96 procent efficiëntie Breed ingangsbereik 85-300VAC Hot-swappable

MR484000SG1 4000W 75A Hoog rendement communicatie-voedingsmodule 96 procent efficiëntie Brede ingang 85 300VAC Hot-swappable

1. Elektrische specificaties

1.1 Invoerkenmerken

Opmerking: 1. De minimale starterspanning is minder dan 95VAC.

1.2 Uitgangskarakteristieken

1.2.1 Uitgangsspanning en stroomaanpassing tarief

Opmerking: De uitgangsstroomregeling en communicatieonderbreking van de gelijkrichtermodule zijn als volgt:

1) De uitgangsstroom van de gelijkrichtermodule kan worden aangepast volgens het huidige commando. Het instelbereik is 1A~81,3A.

2) Als de communicatie tussen de gelijkrichtermodule en de bewakingsmodule langer dan 1 minuut wordt onderbroken, keert de uitgang van de gelijkrichtermodule automatisch terug naar 53,5V en de status van

onbeperkte stroom.

1.2.2 Uitgang rimpel en lawaai

Opmerking: 1) Rimpel- en ruistest: Rimpel- en ruisbandbreedte ingesteld op 20 MHz.

1.2.3 Uitgangsdynamiek antwoord

Opmerking: laadsprongcyclus 4 ms.

1.2.4 Overschrijding van de output

Opmerking: Belastingsbereik tijdens test: minimaal tot maximaal.

1.2.5 Vertragingstijd bij opstarten uitgang

Opmerking: De opstartvertragingstijd is de tijd vanaf het inschakelen van de wisselstroom tot de uitgangsspanning naar 42 VDC.

1.2.6 Stroomconversie

Het bovenstaande is een curve die het maximale uitgangsvermogen beperkt volgens de ingangsspanning; ze zijn allemaal theoretische grenswaarden, en de werkelijke limiet zal een bepaalde afwijking hebben als gevolg van de nauwkeurigheid van de ingangsspanning (±2V), de nauwkeurigheid van de uitgangsspanning (±0,6%) en de nauwkeurigheid van de uitgangsstroom (0,8A); De spanningsfout van het stroomconversiepunt is <±2V.

1.2.7 Uitgangskarakteristiek

Opmerkingen: Bovenstaande zijn de theoretische grenswaarden, de werkelijke limiet zal een bepaalde afwijking vertonen vanwege de huidige nauwkeurigheid (stroomfout <±0,8A).

1.2.7 Opstartvertragingstijd uitgang

Opmerking: De opstartvertragingstijd is de tijd vanaf het inschakelen van de wisselstroom tot uitgangsspanning tot 42

1.2.8 Dalingscurve bij te hoge temperatuur

Opmerking:

De ingang is groter dan 200Vac, de uitgang 53,5 ~ 58V is gebaseerd op het bovengrensvermogen en de uitgang 42 ~ 53,5V is gebaseerd op de externe kenmerken en de verhouding van de vermogenslimiet;

De ingang is minder dan 200 Vac en de uitgang 53,5 ~ 58 V is beperkt in verhouding tot de limiet van het ingangsvermogen; de uitgang 42~53,5V is beperkt in verhouding tot de externe kenmerken en de limiet van het ingangsvermogen.

Bovenstaande zijn de theoretische grenswaarden, en de werkelijke limiet zal een bepaalde afwijking vertonen als gevolg van de nauwkeurigheid van de omgevingstemperatuur (±2°), de nauwkeurigheid van de ingangsspanning (±2V), de nauwkeurigheid van de uitgangsspanning (±0,6%) en de nauwkeurigheid van de uitgangsstroom (0,8A); De omgevingstemperatuurfout van het nominale punt is minder dan ±2℃.

1.2.9 Lawaai spanning

1.3 Beschermingsfunctie

1.3.1 Uitgang kortsluitingHet bescherming

1.3.2 Uitgangsoverspanning bescherming

Overspanningsbeveiliging kan worden onderverdeeld in interne en externe overspanningsbeveiliging. Het interne overspanningsfoutbereik is 58,5 VDC~ 60,5 VDC, wat kan worden ingesteld door middel van monitoring. Bij een storing vergrendelt de module. Als de externe spanning groter is dan 63 VDC en langer dan 500 ms duurt, is de module vergrendeld. Nadat u de beveiligingsstatus van de slotmachine hebt bereikt, moet u eerst de wisselstroom uitschakelen en vervolgens weer inschakelen, zodat de stroom weer kan werken.

1.3.3 Uitgang waarschuwing voor onderspanning

Het bereik is 37VDC~39VDC. Wanneer deze lager is dan de onderspanningsalarmwaarde, zal deze normaal uitvoeren en een alarm rapporteren.

1.3.4 Overspanning ingang protectie

Opmerking: De overspanningsbeveiliging van de ingang moet worden getest bij een nominale belasting van 75 A.

1.3.5 Invoer onderspanning bescherming

1.3.6 Te hoge temperatuurbescherming

1.4 Communicatiefunctie tussen gelijkrichter module en toezicht houden module

De CAN-bus-communicatiemodus wordt aangenomen tussen de gelijkrichtermodule en de bewakingsmodule, die de upgrade van de softwareversie op afstand ondersteunt, en het adres van de module KAN worden ingesteld via de adres bord.

Nadat de communicatie tussen de gelijkrichtermodule en de bewaking gedurende 1 minuut is onderbroken, start de gelijkrichtermodule op en keren de uitgangsspannings- en stroomgrenswaarden terug naar de standaardwaarden.

De CAN-interface in de gelijkrichtermodule moet afzonderlijk worden ontworpen. De voeding van CAN is + 5VDC, die wordt geleverd in de gelijkrichtermodule.

De belangrijkste monitoringinformatie van de gelijkrichtermodule is als volgt:

1) Spanningsregeling en stroomregelfunctie: om te voldoen aan de zwevende laadvereisten van de batterij en om te voldoen aan de vereisten voor spanningsregeling;

2) Machinebesturing met enkele moduleschakelaar;

3) Feedback over bescherming en alarminformatie:

Netstoring: Netstoring (AC-ingang overspanning);

Modulebescherming: temperatuurwaarschuwing;

Modulefout: geen uitvoer veroorzaakt door uitschakeling door overspanning, ventilatorstoring, uitschakeling door te hoge temperatuur of andere interne redenen van de module;

(De module bevindt zich in de slaap- en uitschakelstatus en de stroomstoring in de netvoeding wordt niet gerapporteerd aan de modulefout).

1.5 LED

De LED-indicator voor de voeding is aan de zijkant van het voedingspaneel geïnstalleerd. De uitgangsstatus wordt weergegeven in de onderstaande tabel.

2. Isolatie uitvoerenmance

2.1 Isolatie Impedantie

2.2 Bestand tegen hoge spanning

Opmerking: als het circuit een bliksembeveiligingsapparaat heeft, moet de spanningstest worden uitgevoerd na het openen van de elektrische tussenbuis, moeten de ingangslijnen kort met elkaar worden verbonden (L&N) en moeten alle uitgangslijnen kort met elkaar worden verbonden.

3. Veiligheidsnormen

De veiligheid van de stroomvoorziening voldoet aan de volgende normen:

GB4943

IEC/EN60950 IEC/EN62368-1

Veiligheidscertificering voor de voeding:

CE-certificering (LVD- en EMC-richtlijnvereisten)
