FSU Veldtoezichtafdeling voor gegevensverwerving Signalverwerking Protocol Communicatie in Telecom Power System van basisstation
Productdetails
Telecom Power System FSU
,FSU veldtoezicht eenheid
,Communicatie FSU Veldtoezichtafdeling
Veldtoezichtseenheid met datacollectie en verwerkingsondersteuning Intelligente Protocollen en Communicatie voor Telecom Energie Systeem van Basisstations
1) Introductie:

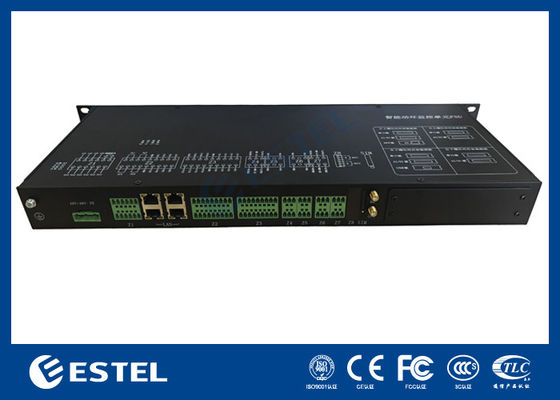

PM5000TT is een nieuw ontworpen Veldtoezichtseenheid (FSU) voor telecommunicatiestations en buiten geïntegreerde energiebehuizingen, ontworpen met een ingebouwde 4G draadloze module.
Het wordt gebruikt voor de acquisitie van diverse omgevingsparameters in het veld, operationele parameters van energieapparatuur, en diverse schakelwaarde alarm signalen, om de functies van datacollectie en opslag, output controle, externe communicatie, etc. te realiseren.
2) Technische Parameters:
| Item | Parameter | Beschrijving |
| AI/DI Ingang | 8 |
0-5V Analoge of Digitale Ingang; Analoge acquisitie precisie: 0,5%; DI acquisitie precisie: 100%; |
| DI Ingang | 16 | Acquisitie precisie: 100% |
| DO Uitgang | 4 | 1A/30V, DO precisie: 100% |
| Intelligente Interface (Zuid Interface) | 8 |
4 R232/485 configureerbare seriële poorten; 4 RS485 seriële poorten; 1200-19200bps; |
| RJ-45 | 4 |
10M/100M Ethernet poorten; IEEE 802.3 10/100 Base-T; |
| 4G (Noord Interface) | 1 | Ingebouwde 4G module voor meerdere standaarden |
| DC 12V Uitgang | 6 |
12VDC±10%, stroom > 2A; vermogen > 15W Voeding voor sensor |
| Flash | 4G | Historische dataopslag van meer dan 3 maanden |
| LED | 4 | Voeding, Draaien, Netwerk, Alarm |
| Voeding | -36 tot -72VDC | Anti-omkering |
| Afmetingen & Montage | 1U, 180mm | 19 inch 1U Rack Chassis |
| Bedrijfstemperatuur | -20 tot 60℃ | |
| Bedrijfsvochtigheid | 95% | |
| Voedingspoort Bliksembeveiliging | Gemeenschappelijke modus: 5KA; Differentiële modus: 5KA | |
| Signaalpoort Bliksembeveiliging | Gemeenschappelijke modus: 3KA; Differentiële modus: 2KA | |
| Beschermingsniveau | IP20 | |
| Stroomverbruik | 25W | |
| MTBF | >100000h | |
| Watchdog | Hardware Watchdog |
3) Omgevingsstatusbewaking en -regeling
- Temperatuur en Vochtigheid - via T&H Sensor
- Rookstatus - via Rookmelder
- Bewegingsdetectie - via Infrarood en Magnetron Dubbele Passieve Sensor
- Wateroverstromingsstatus - via Watersensor
- Video Snapshot en Opslag - via IP-camera
- Externe Verlichtingsregeling - via Verlichtingscontroller
- Externe Toegangsregeling - via Toegangscontrolecontroller
4) Gebruikersinterface:
Deze apparatuur biedt een gebruiksvriendelijke interface, waardoor alle gemonitorde parameters van het systeem van de gebruiker gemakkelijk toegankelijk en zichtbaar zijn. Met implementatie op meerdere locaties kan de gebruiker met één klik de status van elke locatie controleren.
5) Netwerktopologie:
Deze apparatuur ondersteunt de aansluiting van meerdere stroombronnen, waaronder netvoeding, zonne-energie en dieselgenerator. Door verbinding met diverse sensoren realiseert het all-round monitoring en controle voor veldomgevingen en stroomvoorzieningsstatus, inclusief parameters van temperatuur en vochtigheid, deuropening, rook, wateronderdompeling, airconditioner, schakelvoeding, elektriciteitsmeter, status van dieselgenerator, status van batterij opladen. Hieronder de hoofdtopologie van de aansluiting in het systeem van de gebruiker:
-
